Разборка и сборка главного тормозного цилиндра Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Главный цилиндр гидравлического привода тормозов ваз 2104, ваз 2105, ваз 2107: 1 — пробка; 2 — корпус цилиндра; 3 — поршень привода задних тормозов; 4 — шайба; 5 — поршень привода передних тормозов; 6 — уплотнительное кольцо; 7 — стопорные винты; 8 — возвратные пружины поршней; 9 — тарелка пружины; 10 — прижимная пружина уплотнительного кольца; 11 — распорное кольцо; 12 — впускное отверстие; А — компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

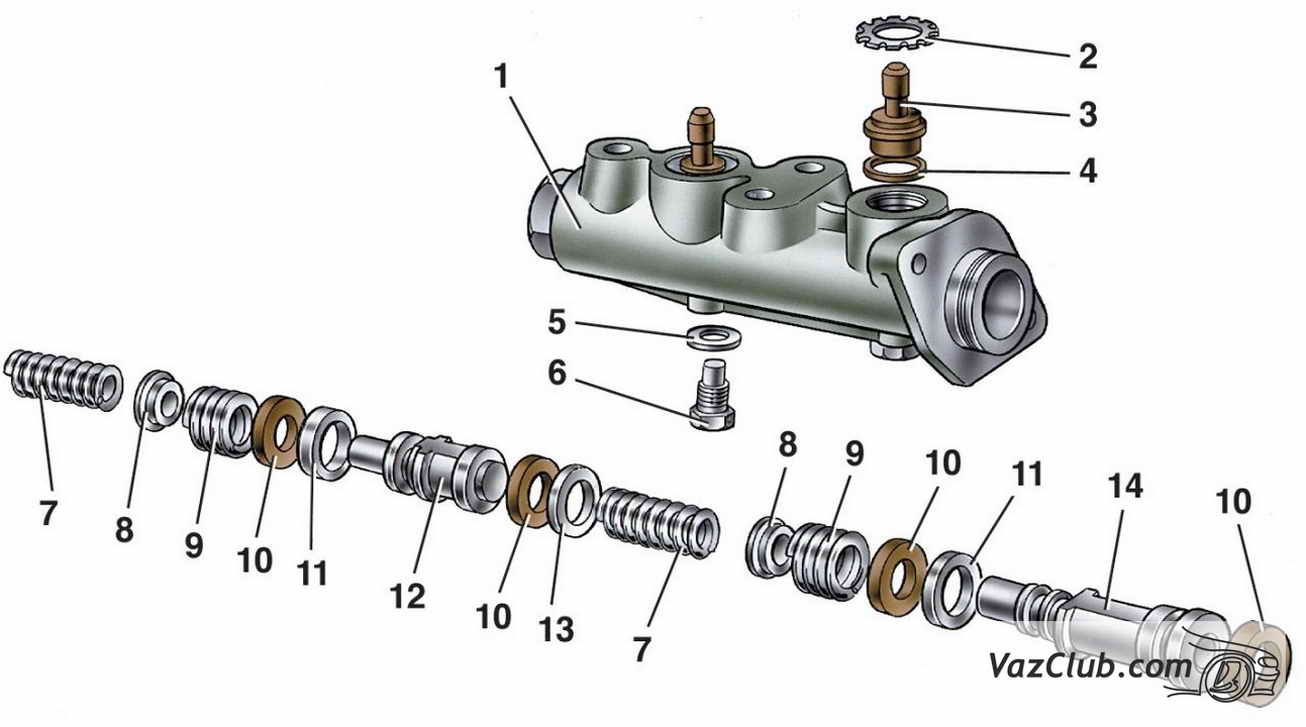

Детали главного цилиндра привода тормозов лада классика: 1 — корпус цилиндра; 2 — стопорная шайба; 3 — штуцер; 4 — уплотнительная прокладка; 5 — уплотнительная шайба; 6 — стопорный винт поршня; 7 — возвратные пружины поршней; 8 — чашка; 9 — прижимная пружина уплотнительного кольца; 10 — уплотнительное кольцо; 11 — распорное кольцо; 12 — поршень привода задних тормозов; 13 — шайба; 14 — поршень привода передних тормозов

Выверните стопорные винты 7 и выньте все детали в порядке.
Сборку цилиндра ваз 2107, ваз 2105, ваз 2104 проводите в последовательности, обратной разборке. При этом детали смазывайте тормозной жидкостью. При сборке используйте приспособление 67.7853.9543.
