Снятие и установка сцепления Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
|
|
Сцепление в разборном виде:
1 - нажимной диск
2 - кожух сцепления
3 - диафрагменная пружина
4 - ведомый диск
|
Снимите коробку передач.
Примечание 1
При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки. Для упора отвертки установите болт.
Примечание 2
Снять сцепление можно и без оправки, но при этом надо придерживать ведомый диск ваз 2108 – он может выпасть из кожуха сцепления. Оправку можно изготовить по размерам первичного вала или использовать вместо нее старый первичный вал.
 |
Рабочая поверхность трения маховика.
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

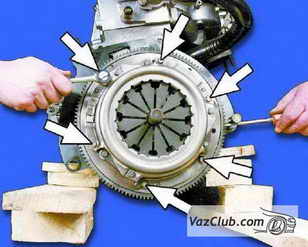

1. Вставьте оправку в отверстие нажимного диска и отверните шесть болтов крепления кожуха сцепления ваз 2109 к маховику (см. примечания 1 и 2).
|
2. Аккуратно снимите кожух сцепления ваз 2108, ваз 2109, ваз 21099 с ведомым диском.
|
3. Осмотрите ведомый диск. На деталях ведомого диска не должно быть трещин. Проверьте износ фрикционных накладок. Замените фрикционные накладки или ведомый диск в следующих случаях: а) головки заклепок углублены на расстояние менее 0,2 мм; б) поверхность фрикционных накладок замаслена; в) ослаблены заклепочные соединения.
|
|
|
|
|
|
4. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. Если пружины сломаны, диск надо заменить. Если при визуальном осмотре обнаружено коробление диска, проверьте его биение. Если величина биения превышает 0,5 мм, замените диск.
|
5. Осмотрите рабочие поверхности трения маховика и нажимного диска: на них не должно быть глубоких рисок, задиров, забоин, явных следов износа и перегрева. Недопустимо ослабление заклепочных соединений деталей нажимного диска. Если на маховике или нажимном диске обнаружены дефекты, рекомендуем заменить их.
|
6. Внимательно осмотрите и оцените состояние опорных колец и диафрагменной пружины нажимного диска. Опорные кольца не должны иметь трещин и следов износа. Недопустимо наличие трещин на диафрагменной пружине. Места контакта лепестков пружины с подшипником выключения сцепления лада спутник должны находиться в одной плоскости и не иметь явных следов износа.
|
|
|
|
|
|
7. Установите ведомый диск ваз 21099 в кожух нажимного диска так, чтобы менее выступающая часть ступицы была направлена в сторону маховика.
|
8. Вставьте со стороны диафрагменной пружины.
|
9. Установите сцепление лада самара на маховик и заверните шесть болтов крепления сцепления к маховику равномерно по диагонали моментом 19-31 Н·м (1,9-3,1 кгс·м). После этого выньте центрирующую оправку.
|
|
|
