Установка электропривод задней двери Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Замок задней двери на “самарах” постоянно загрязняется, из-за чего может заклинить в самый неподходящий момент. А если открывать замок прямо из салона? Тогда заклинившая личинка не помешает открыть дверь, да и угонщикам такой замок вряд ли поддастся.

Для управления защелкой замка ваз 21099 я использовал реле стартера. На рис. 1 показана электрическая схема управления. При нажатии кнопки Кн1, установленной на передней панели, сработает дополнительное реле К2 и включит основное реле К1, сердечник которого, втягиваясь, потянет защелку.

Рис. 1. Схема соединения двух реле: К1 – основное реле (стартера); К2 – дополнительное реле; Кн1 – кнопка.

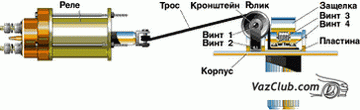

Понятно, что штатными деталями не обойтись. Необходимо, например, изготовить кронштейн для ролика (рис. 2). Ролик крепится к кронштейну винтом 1, а кронштейн, в свою очередь, к корпусу замка винтом 2.

Рис. 2. Так выглядит механизм привода замка.

В защелке просверлите два отверстия под винт 3 и винт 4, которыми закрепляется конец троса (на рис. 2 не показан). Но как снять защелку с корпуса? Для этого просверлите технологическое отверстие диаметром 1–1,5 мм и, вставив туда стержень (гвоздь), выбейте ось. Следите, чтобы канавка ролика, винт 3 и винт 4 находились на одной линии. Сняв ось, сдвиньте пластину и выньте личинку с толкателем. Чтобы замок не открывался ключом, отпилите конец толкателя на 1 см.

Теперь можно собрать замок и установить на место. Реле закрепите в нижней части задней двери ваз 2108 на расстоянии 15–20 см от замка так, чтобы ось симметрии сердечника реле, канавка ролика, винт 3 и винт 4 находились на одной линии. Ролик и трос – от механизма стеклоподъемника (ролик продается отдельно). Для облегчения монтажа троса рекомендую втулку на конце сердечника реле заменить на винт. Способы крепления троса к винту 3 и винту 4 могут быть любыми (я просто прижал винтами 3, 4 тело троса к защелке, подложив под винты шайбы большого диаметра). Любым подходящим способом крепим другой конец троса к сердечнику реле. (На рис. 2 показана лишь упрощенная схема соединения реле и замка тросом.) Регулировка всего механизма после проверки электрической части сводится к подбору длины троса.

Вся работа заняла около 2,5 часа, а затраты составили около 200 рублей. Открывать замок с дистанционным управлением намного удобнее. В случае отказа дверь всегда можно открыть из салона ваз 2109, потянув за трос, который легко достать с заднего сиденья.
