Снятие и установка топливного насоса Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Для очистки или замены сетчатого фильтра насоса на автомобиле ключом "на 10" отворачиваем болт крепления крышки.

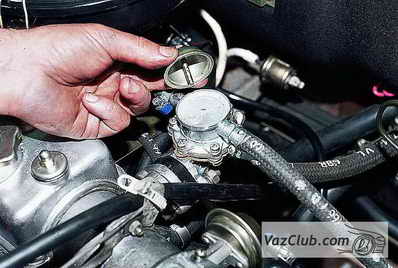

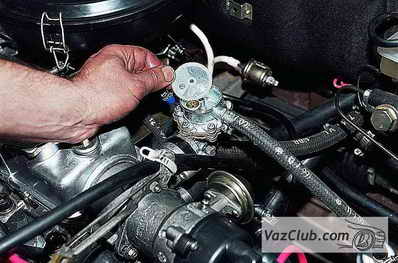

Снимаем крышку насоса…

…и вынимаем фильтр ваз 2110.

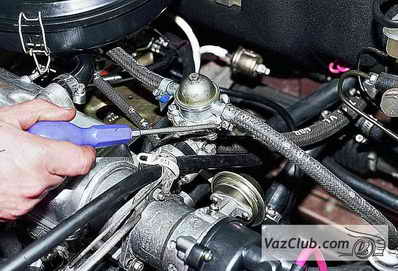

Для снятия топливного насоса крестообразной отверткой ослабляем хомуты крепления всасывающего и нагнетательного шлангов…

…и снимаем шланги с патрубков.

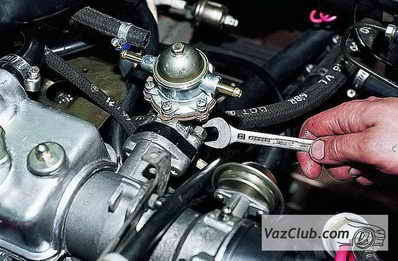

Ключом "на 13" отворачиваем две гайки крепления насоса к корпусу вспомогательных агрегатов.

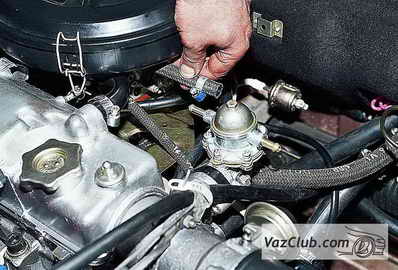

Cнимаем насос со шпилек.

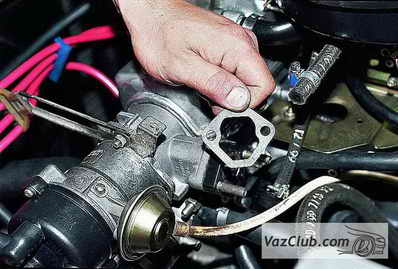

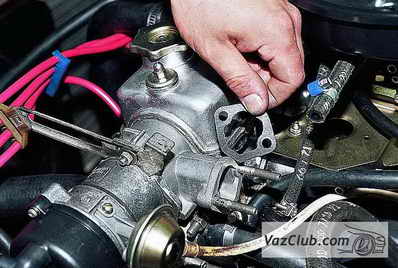

Cнимаем уплотнительную прокладку.

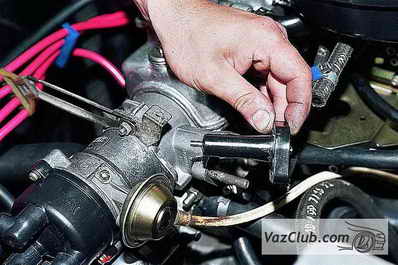

Вынимаем теплоизоляционную проставку с толкателем.

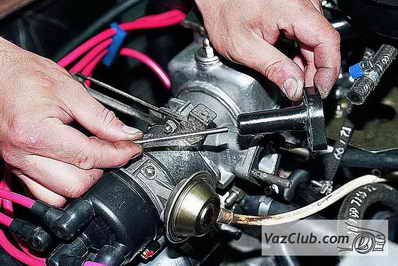

Извлекаем толкатель.

Cнимаем еще одну уплотнительную прокладку.

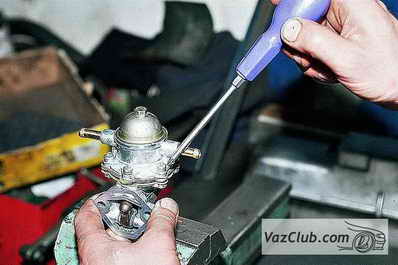

Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхний и нижний корпуса насоса 2110.

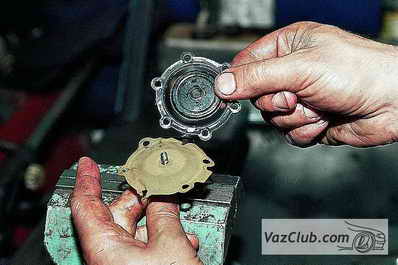

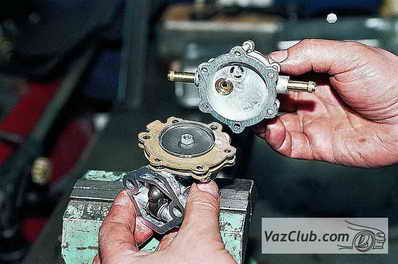

Разделяем корпуса.

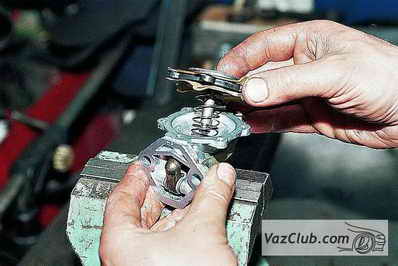

Вдавив и повернув на 90° диафрагменный узел, вынимаем его.

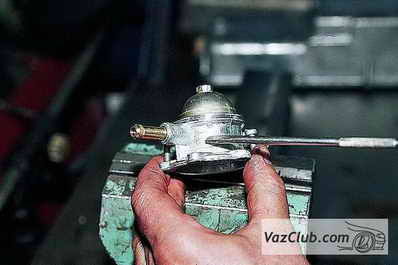

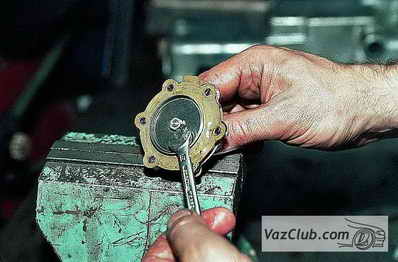

Ключом "на 8" отворачиваем гайку крепления штока.

Снимаем верхнюю тарелку.

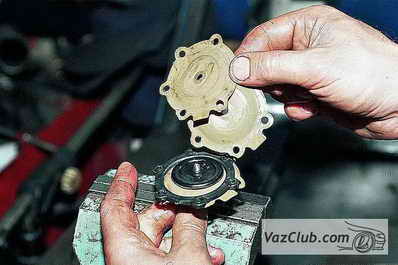

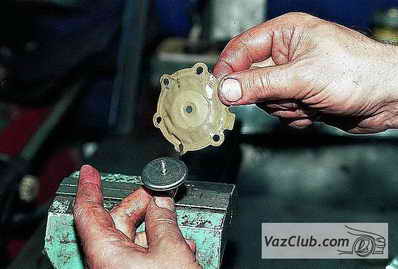

Вынимаем две рабочие диафрагмы.

Снимаем дистанционные прокладки.

Снимаем предохранительную прокладку.

Сборку насоса ваз 2111 проводим в обратной последовательности.
При установке диафрагм совмещаем их отверстия с отверстиями нижнего корпуса насоса.

На верхней части корпуса насоса нанесена стрелка, указывающая направление потока топлива.

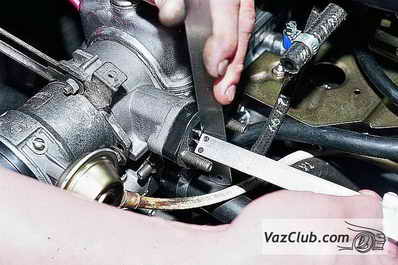

Перед установкой насоса измеряем минимальную величину выступания толкателя ваз 2112 (при проворачивании коленчатого вала) от торцевой плоскости теплоизоляционной проставки.

Выступание регулируется подбором уплотнительных прокладок разной толщины.
