Снятие и установка монтажного блока Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Отсоединяем минусовой провод от аккумулятора.

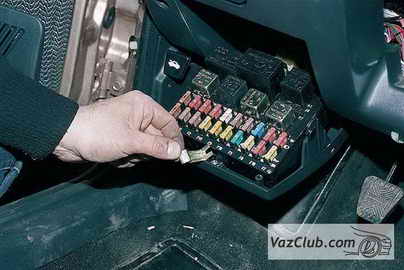

монтажный блок ваз 2110, ваз 2111, ваз 2112Нажав на выключатель защелки крышки монтажного блока ваз 2112, опускаем крышку с монтажным блоком вниз.

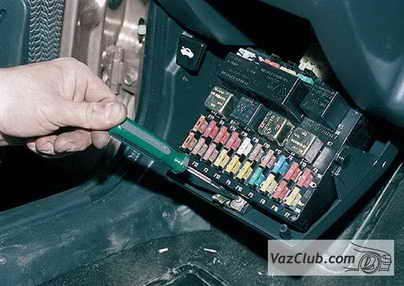

снятие блокаКрестообразной отверткой отворачиваем саморез крепления защелки…

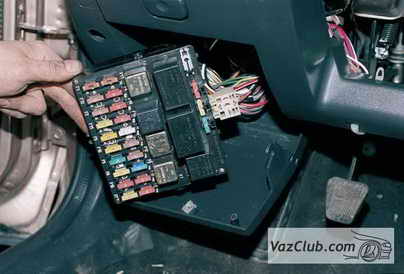

установка блока монтажного ваз 2110, ваз 2111, ваз 2112…и снимаем защелку.

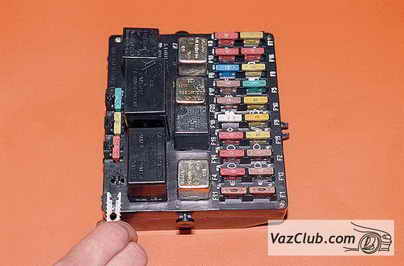

замена блокаВынимаем блок из крышки и переворачиваем его.

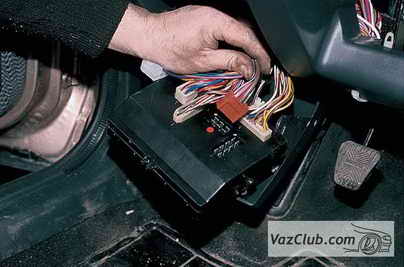

колодка проводов от монтажного блока ваз 2110, ваз 2111, ваз 2112Отсоединяем колодки с проводами от монтажного блока ваз 2110 и вынимаем монтажный блок.

Заменить предохранители и реле можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

предохранители ваз 2112, ваз 2111, ваз 2110Для замены предохранителей ваз 2111 вынимаем щипцы…

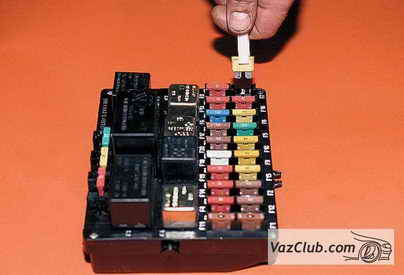

коробка предохранителей…и снимаем ими предохранитель.

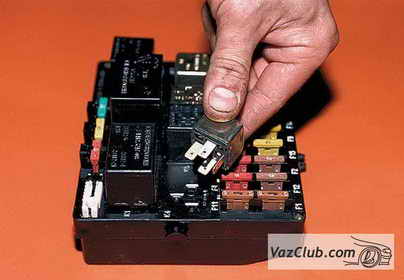

релеСнимаем реле.

Устанавливаем монтажный блок ваз 2110 в обратной последовательности.
