Устройство привода колес Ваз 2110, Ваз 2111, Ваз 2112. Ремонт привода колес, замена шарнира привода лада 2110, устранение хрустов и шумов в приводе, порядок снятия и установки внутреннего и наружного шарнира лада 2111, действия по сборке и разборке привода автомобиля ваз 2111, ваз 2112, ваз 2110. Инструкции по ремонту коробки лада 2110. Ремонт сцепления, дифференциал, привода лада 2112

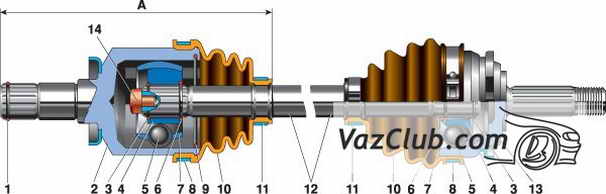

Привод переднего колеса 1 – стопорное кольцо корпуса внутреннего шарнира 2 – корпус внутреннего шарнира 3 – стопорное кольцо 4 – обойма 5 – шарик 6 – упорное кольцо 7 – сепаратор 8 – наружный хомут 9 – фиксатор внутреннего шарнира 10 – защитный чехол 11 – внутренний хомут 12 – вал привода колеса 13 – корпус наружного шарнира 14 – буфер вала А – контрольный размер Привод ваз 2112 колеса состоит из

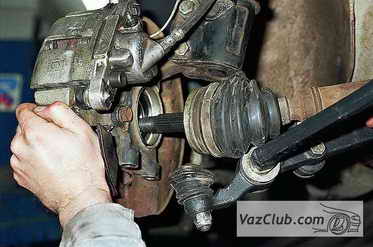

Работу проводим на смотровой канаве или подъемнике. ПОРЯДОК ВЫПОЛНЕНИЯ Сливаем масло из коробки передач (см. Замена масла в коробке передач). Снимаем брызговик двигателя ваз 2112 (см. Снятие брызговика двигателя). Отворачиваем гайку подшипника передней ступицы (см. Замена подшипника передней ступицы). Отворачиваем два болта крепления шаровой опоры (см. Снятие шаровой опоры). Отводим поворотный кулак
Работу проводим при замене шарнира или его чехла. ПОРЯДОК ВЫПОЛНЕНИЯ Снимаем привод с автомобиля ваз 2110 (см. Снятие приводов передних колес). При замене чехла очищаем шарнир снаружи и зажимаем вал в тиски с мягкими губками. Пассатижами сжимаем за выступы большой хомут и, поддевая отверткой, разъединяем его. Аналогично разъединяем малый хомут. Сдвигаем чехол по валу. Очищаем и протираем торцевую
Работа аналогична снятию наружного шарнира. ПОРЯДОК ВЫПОЛНЕНИЯ Отличие состоит в том, что перед тем, как сбивать обойму с вала шарнир нужно сдвинуть наружу по валу до упора. Сдвигая обойму и сепаратор с шариками вглубь корпуса, осматриваем дорожки шарнира ваз 2110.

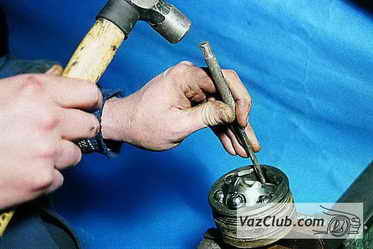

Зажав вал шарнира в тисках, легкими ударами через оправку из мягкого металла поворачиваем сепаратор вместе с обоймой до тех пор… …пока не станет возможным вынуть один шарик. Помечаем первую канавку и, вынимая поочередно шарики, например по часовой стрелке, раскладываем их по порядку. Вынув все шесть шариков, ставим сепаратор вертикально, так чтобы его удлиненные окна пересекались с торцом корпуса,
|
