Установка и снятие топливной рампы Нива 2121, Ваз 2131, Лада 4х4

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем ресивер (см. Снятие ресивера впрыскового двигателя ваз 2121).

топливная рампа нива 2121, нива 2131 Отсоединяем электрический разъем рампы.

Отсоединяем сливную трубку от регулятора давления топлива нива 2121 (см. Снятие регулятора давления топлива).

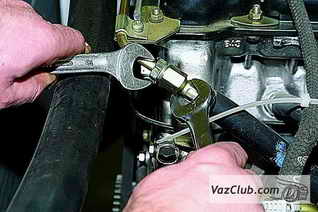

топливная трубка Ключом «на 17», постепенно стравливая давление, отворачиваем гайку трубки подачи топлива, удерживая штуцер шланга ключом той же размерности.

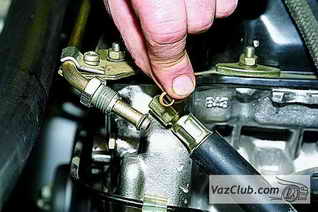

снятие рампы ваз 2121, ваз 2131 Разъединив трубку и штуцер шланга, контролируем состояние резинового уплотнительного кольца – оно не должно иметь повреждений.

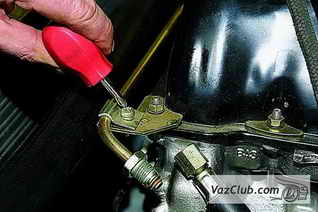

крепление трубки Крестообразной отверткой отворачиваем винт крепления прижимной скобы топливной трубки нива 2131...

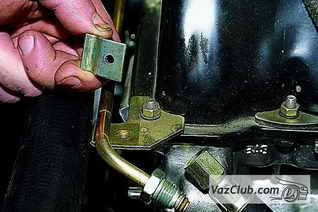

замена трубки рампы ...и снимаем скобу.

трубка рампы Крестообразной отверткой отворачиваем винт прижимной планки трубки подачи топлива в рампу нива 2121.

рампа niva 4x4 Вынимаем трубку из рампы ваз 2121.

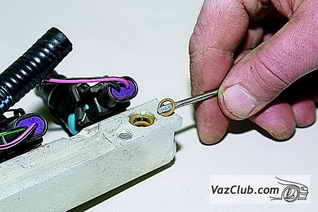

крепление рампы к впускному коллектору Соединение уплотнено резиновым кольцом (рампа нива 2131 для наглядности снята).

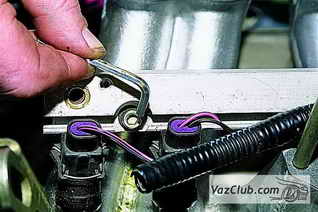

установка форсунок Шестигранником «на 5» отворачиваем два винта крепления рампы к впускной трубе.

Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки ваз 2131 из посадочных мест...

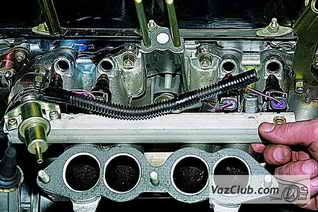

установка рампы ваз 2121 ...и снимаем рампу с форсунками, регулятором давления топлива и жгутом проводов.

Устанавливаем рампу ваз 2131 в обратной последовательности. Поврежденные резиновые уплотнительные кольца заменяем и, при установке смазываем моторным маслом. Момент затяжки винтов крепления рампы – 9–13 Н.м, а гаек топливных трубок – 20–34 Н.м.
