Снятие и установка механизма стеклоподъемника Нива 2121, Ваз 2131, Лада 4х4

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери.
Снимаем обивку двери (см. Снятие обивки двери).
Отсоединяем крепление троса стеклоподъемника нива 2121 к переднему и заднему держателям стекла (см. Замена стекла двери).
Поднимаем стекло руками…

…и фиксируем его от падения винтом (или шпилькой) с резьбой М5, ввернутым в отверстие переднего держателя стекла.

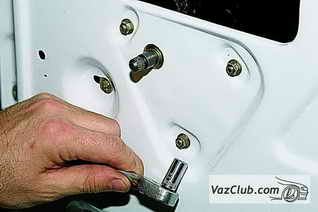

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника к внутренней панели двери.

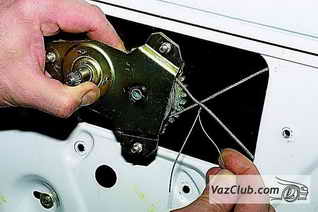

Подводим механизм стеклоподъемника к окну в панели двери.

Если механизм стеклоподъемника не заменяем, а снимаем при полной разборке двери,…

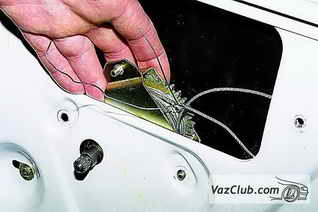

…то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

Опускаем стекло руками до резинового буфера (см. Замена стекла двери).
Снимаем трос с четырех роликов…

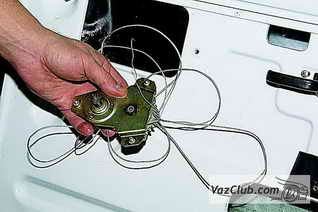

…и вынимаем механизм стеклоподъемника ваз 2131 с тросом.

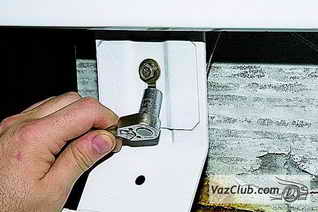

Головкой «на 10» отворачиваем болт крепления кронштейна натяжного ролика…

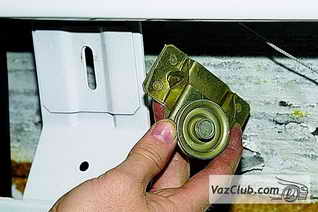

…и вынимаем кронштейн с роликом.

При сборке, установив кронштейн натяжного ролика, болт его крепления не затягиваем.
Подняв стекло, фиксируем его.

Продеваем вал механизма стеклоподъемника ваз 2121 в отверстие внутренней панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Надеваем трос на ролики по схеме.

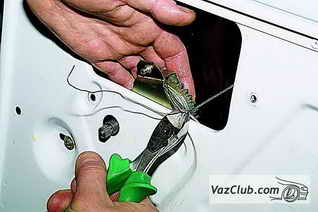

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм.
Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика.

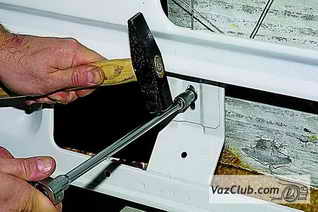

Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна,…

…смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт.
Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна.
Вращаем против часовой стрелки надетую на вал механизма стеклоподъемника ручку до момента, пока вращение барабана механизма стеклоподъемника не прекратится. Поднимаем стекло руками до упора и, придерживая его в этом положении, поворачиваем надетую на вал механизма стеклоподъемника ручку по часовой стрелке на пол-оборота.

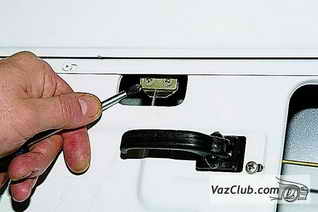

Крестообразной отверткой сквозь окно в верхней части внутренней панели двери окончательно затягиваем винты планки переднего кронштейна обоймы стекла.

Опускаем стекло до того уровня, когда через окно внутренней панели двери можно будет затянуть винты планки заднего кронштейна обоймы стекла (см. Замена стекла передней двери автомобиля).
Проверив работу механизма стеклоподъемника нива 2131, смазываем трос и ролики смазкой Литол-24.
