Разборка и сборка шарнира

Ремонт привода колес, инструкция по замене шрусов нива 2131, порядок снятия и установки шарниров привода нива 2131, ваз 2121. Обслуживание и эксплуатация коробки нива 2121. Инструкции по ремонту кардана, моста и привода колес нива 2131.

Замена внутреннего шарнира привода Нива 2121, Ваз 2131, Лада 4х4

Работу проводим при замене шарнира, его чехла и смазки.

Снимаем привод с автомобиля ваз 2121 (см. Снятие приводов передних колес).
Зажимаем вал нива 2121 привода в тиски с накладками губок из мягкого металла.

сборка и разборка шарнира привода нива 2121, нива 2131 Сняв хомуты, сдвигаем чехол по валу.

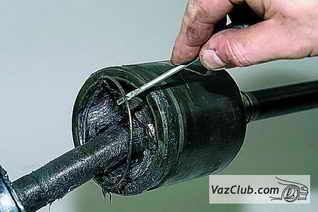

установка и снятие внутреннего шарнира ваз 2121, ваз 2131 Поддеваем отверткой фиксатор…

…и снимаем его.
Помечаем взаимные положения корпуса, сепаратора и обоймы.

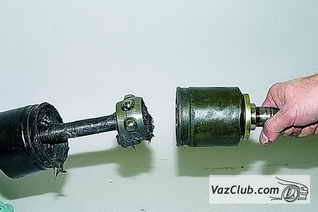

замена корпуса шарнира Снимаем корпус шарнира.

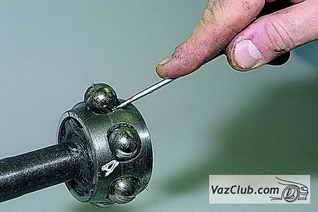

внутренний шарнир привода Поддеваем отверткой шарики…

…и вынимаем их.

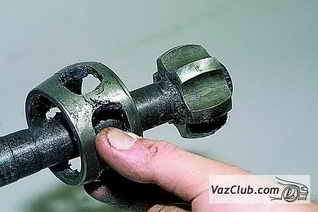

сдвигаем сепаратор Сдвинув сепаратор,…

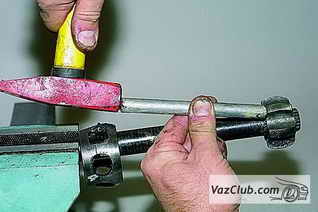

обойма …выколоткой из мягкого металла сбиваем обойму.

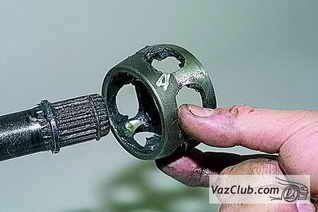

снятие сепаратора Снимаем сепаратор...

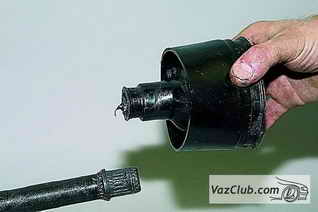

пыльник шарнира …и чехол шарнира.

Промываем корпус, сепаратор, обойму и шарики. Следы коррозии, задиры и вмятины на дорожках не допускаются. В случае их обнаружения заменяем шарнир ваз 2121.
Собираем шарнир ваз 2131 в обратной последовательности.
При сборке устанавливаем на вал нива 2131 новые стопорное кольцо и резиновый чехол.
Закладываем в шарнир 150 см3 смазки ШРУС-4.
Устанавливаем новые хомуты (перед затяжкой хомутов выпускаем избыток воздуха из чехла, поддев отверткой посадочный поясок чехла).
