Снятие и установка приводов передних колес Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

Операции показываем на примере правого привода ваз 2121 – его демонтаж более трудоемок.
Сливаем масло из редуктора переднего моста (см. Замена масла в редукторе переднего моста).
Отворачиваем регулировочную гайку подшипников ступицы и снимаем конусную втулку (см. Замена подшипников ступицы).
Отсоединяем нижнее крепление амортизатора нива 2121 от опорной чашки пружины нижнего рычага (см. Снятие амортизатора).
Отсоединяем нижнюю шаровую опору от нижнего рычага передней подвески (см. Снятие нижней шаровой опоры).

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира из ступицы.

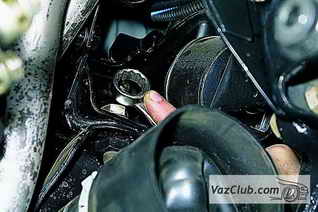

Накидным ключом «на 19» отворачиваем болт крепления кронштейна переднего моста к правому кронштейну опоры силового агрегата…

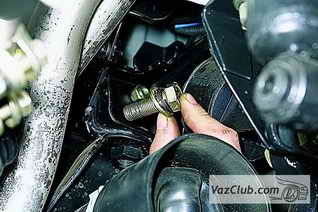

…и вынимаем болт.

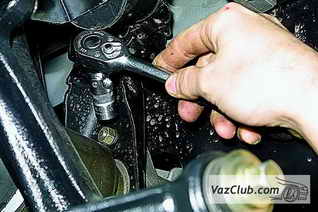

Головкой «на 13» отворачиваем три гайки крепления кронштейна переднего моста и крышки подшипника корпуса внутреннего шарнира ваз 2121 к картеру редуктора.

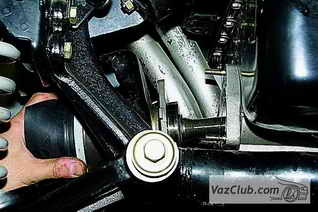

Отводим кронштейн крепления переднего моста…

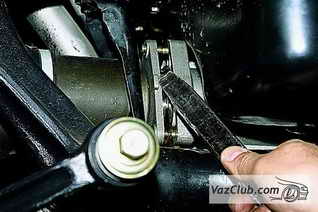

…и поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего шарнира за приливы.

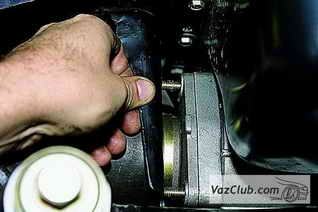

Выводим корпус внутреннего шарнира из редуктора…

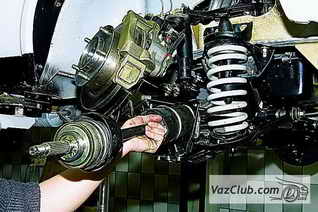

…и снимаем правый привод нива 2131 в сборе.

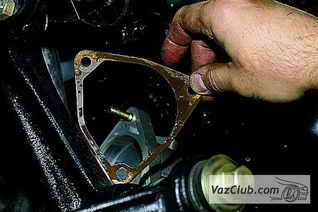

Соединение крышки подшипника и картера редуктора уплотнено прокладкой.

Прокладка – несимметричная, поэтому она устанавливается на шпильки картера редуктора только в одном положении.

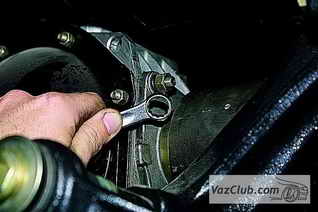

Левый привод снимаем аналогично, за исключением того, что три гайки …

…крепят только крышку подшипника.

Устанавливаем привод в обратной последовательности.
