Схемы освещения и световой сигнализации Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Схема включения наружного освещения: 1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме "30" генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

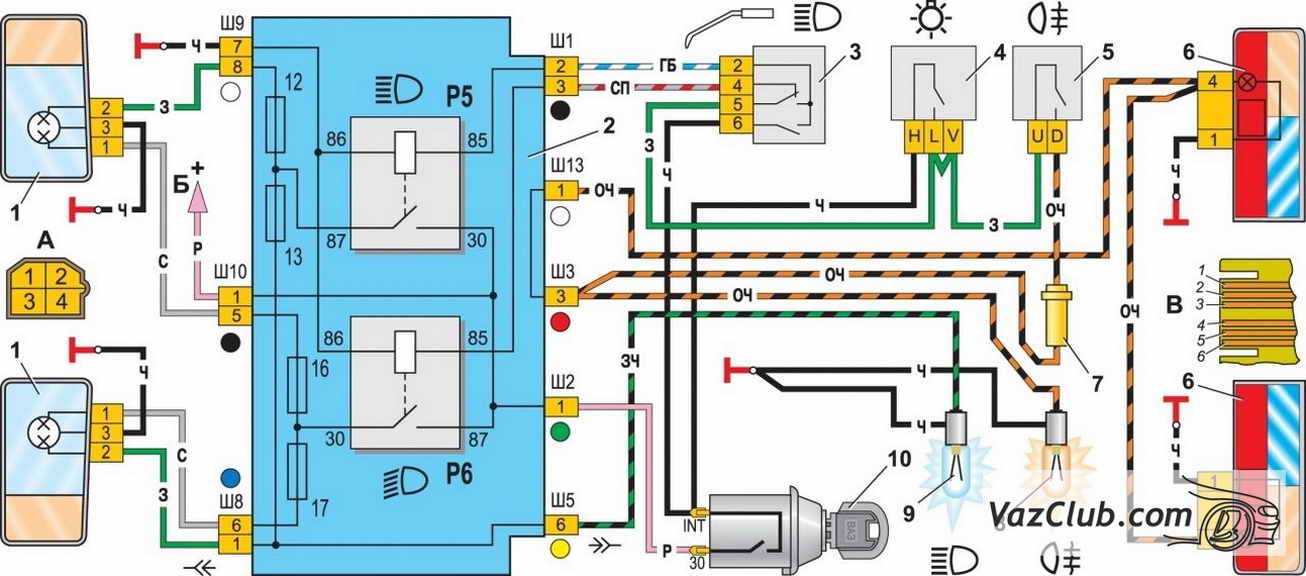

Схема включения фар и противотуманного света в задних фонарях ваз 2107: 1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;
7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;
9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары ваз 2104: 1 — штекер ближнего света ваз 2105; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме "30" генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

Электрическая схема включения наружного освещения ваз 2104, ваз 2105, ваз 2107. Схема включения фар и противотуманного света (для автомобилей ваз 2104, ваз 2105, ваз 2107 выпуска с 1988 г.). Со схемой включения противотуманного света на автомобилях выпуска до 1988 г.

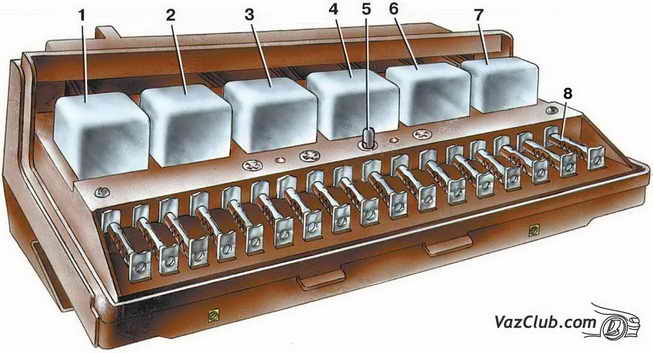

Монтажный блок ваз 2104, ваз 2105, ваз 2107 (крышка снята): 1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель
