Концепция разборки передней двери Ваз 2104-2105-2107

При замене деталей и механизмов двери требуется ее разборка.

разборка передней двери

  • Вид внутренней стороны двери
  • 1 — кнопка блокировки замка
  • 2 — декоративная заглушка
  • 3 — ручка подлокотника
  • 4 — внутренняя ручка привода замка
  • 5 — ручка стеклоподъемника
  • 6 — заглушка окна. Стрелками показано расположение держателей обивки двери

Выньте декоративную заглушку 2 ручки 3 подлокотника, выверните винт крепления и снимите ручку.

Слегка утопив розетку под облицовкой ручки 5 стеклоподъемника, передвиньте облицовку вдоль ручки до выхода из кольцевой выточки на оси и снимите ручку ваз 2104.

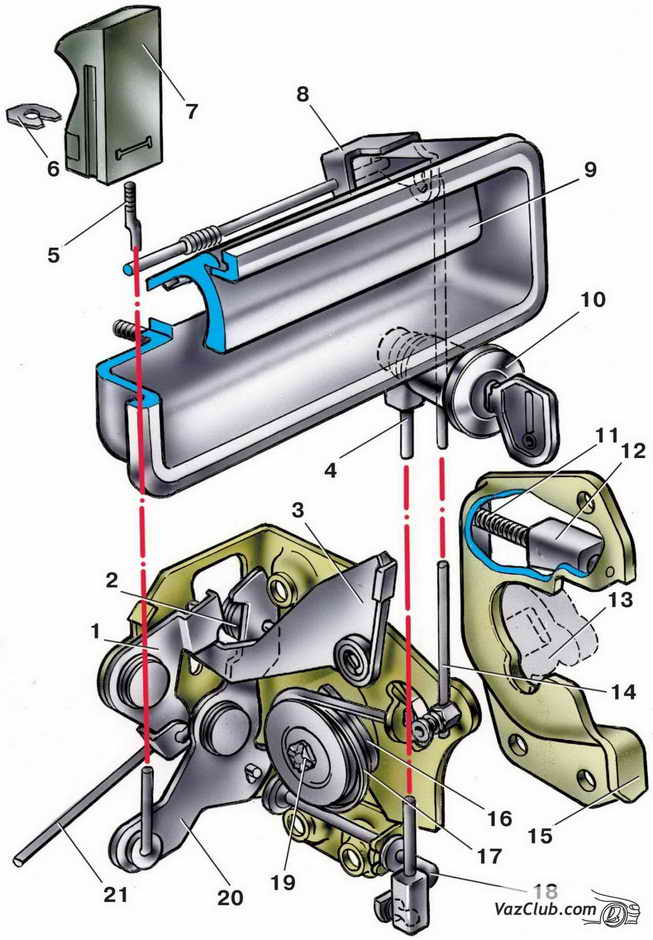

замок левой двери

  • Замок передней левой двери
  • 1 — рычаг внутреннего привода замка
  • 2 — пружина рычага блокировки замка
  • 3 — рычаг наружного привода
  • 4 — тяга выключателя замка
  • 5 — тяга кнопки блокировки замка
  • 6 — скоба
  • 7 — кнопка блокировки замка
  • 8 — поводок тяги наружного привода
  • 9 — наружная ручка замка
  • 10 — выключатель замка
  • 11 — пружина сухаря
  • 12 — сухарь фиксатора
  • 13 — ротор замка
  • 14 — тяга наружного привода
  • 15 — корпус фиксатора замка
  • 16 — храповик замка
  • 17 — пружина центрального валика
  • 18 — валик выключения замка
  • 19 — центральный валик
  • 20 — рычаг блокировки замка
  • 21 — тяга внутреннего привода замка

Снимите кнопку 7 блокировки замка, предварительно острым инструментом сняв колпачок кнопки и вынув скобу 6 соединения с тягой 5.

Подденьте отверткой облицовку внутренней ручки открывания двери ваз 2107 и снимите облицовку.

Преодолевая сопротивление пружинных пластмассовых держателей, снимите обивку двери ваз 2107.

Демонтируйте нижние уплотнители опускного стекла.

Отверните гайку, выверните винт крепления и выньте передний направляющий желобок опускного стекла ваз 2105. Выверните винты крепления заднего желобка опускного стекла и выньте его.

Выверните винты крепления и снимите обе половины заглушки 6 окна.

привод переднего стекла lada riva

  • Привод переднего опускного стекла
  • 1 – ручка стеклоподъемника
  • 2 – облицовка ручки стеклоподъемника
  • 3 – розетка ручки стеклоподъемника
  • 4 – механизм стеклоподъемника
  • 5 – верхние ролики
  • 6 – винты крепления прижимных пластин
  • 7 – прижимные пластины
  • 8 – кронштейны опускного стекла
  • 9 – опускное стекло
  • 10 – трос
  • 11 – нижний ролик
  • 12 – болт
  • 13 – натяжной ролик

Ослабьте болт крепления натяжного ролика 13 стеклоподъемника, выверните винты 6 крепления троса 10 из кронштейнов 8 стекла и снимите трос с роликов.

Выньте через верх опускное стекло.

Выкрутите три гайки крепления механизма 4 стеклоподъемника и выньте его.

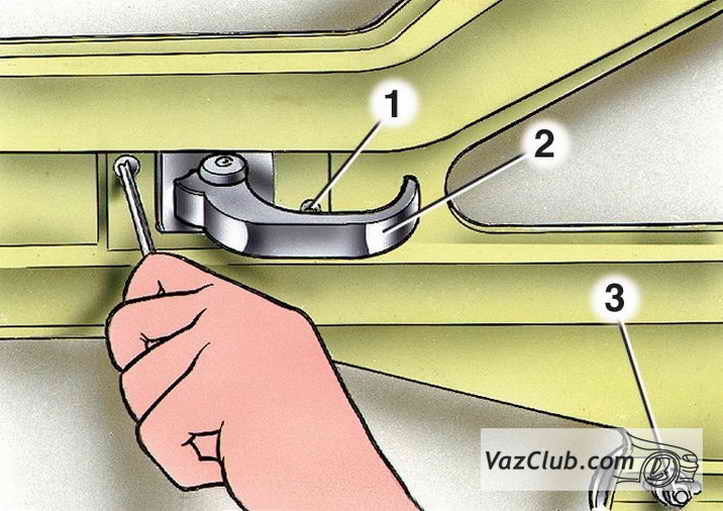

ручки замка двери лада классика

  • Крепление внутренней ручки привода замка двери
  • 1 — винт крепления ручки
  • 2 — внутренняя ручка
  • 3 — гайка крепления оси натяжного ролика троса стеклоподъемника

Выверните два винта 1 крепления кронштейна внутренней ручки 2 и снимите ее в сборе с кронштейном, отсоединив тягу.

Отверните гайки крепления наружной ручки привода замка лада классика, отсоедините тягу и снимите ручку.

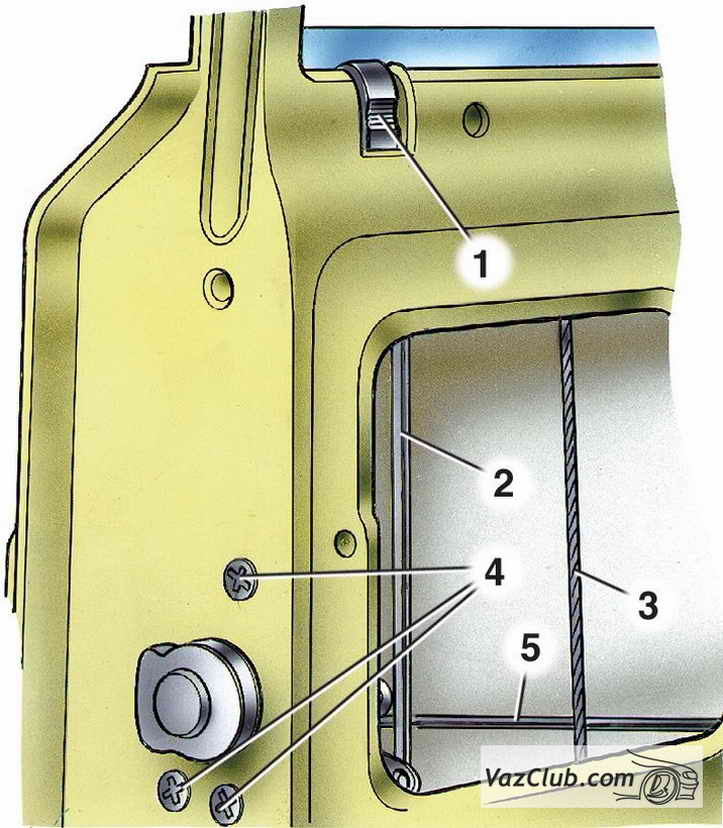

замок двери

  • Крепление замка двери
  • 1 — кнопка блокировки замка
  • 2 — тяга кнопки блокировки
  • 3 — трос стеклоподъемника
  • 4 — винты крепления замка
  • 5 — тяга внутреннего привода замка

Выверните винты 4крепления замка двери и снимите его, предварительно отсоединив тяги кнопки блокировки и выключателя замка ваз 2105.
