Метод разборки коробки передач своими руками Ваз 2113-2114-2115

Промойте коробку передач лада самара 2, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.

разборка коробки передач

  • Коробка передач
  • 1 – подшипник выключения сцепления
  • 2 – направляющая втулка
  • 3 – первичный вал
  • 4 – роликовый подшипник вторичного вала
  • 5 – вторичный вал
  • 6 – стопорное кольцо
  • 7 – ось сателлитов
  • 8 – ведущая шестерня привода спидометра
  • 9 – заглушка транспортная
  • 10 – сальник привода колеса
  • 11 – роликовый конический подшипник дифференциала
  • 12 – шестерня полуоси
  • 13 – сателлит
  • 14 – коробка дифференциала
  • 15 – картер сцепления
  • 16 – ведомая шестерня главной передачи
  • 17 – пробка сливного отверстия
  • 18 – регулировочное кольцо
  • 19 – ведомая шестерня I передачи вторичного вала
  • 20 – синхронизатор I и II передачи в сборе
  • 21 – ведомая шестерня II передачи вторичного вала
  • 22 – стопорное кольцо
  • 23 – упорное полукольцо
  • 24 – ведомая шестерня III передачи вторичного вала
  • 25 – синхронизатор III и IV передачи в сборе
  • 26 – ведомая шестерня IV передачи вторичного вала
  • 27 – игольчатый подшипник шестерен вторичного вала
  • 28 – шариковый подшипник вторичного вала
  • 29 – упорная пластина
  • 30 – ведомая шестерня V передачи вторичного вала
  • 31 – синхронизатор V передачи в сборе
  • 32 – гайка
  • 33 – упорная шайба
  • 34 – ведущая шестерня V передачи первичного вала
  • 35 – задняя крышка картера коробки передач
  • 36 – шариковый подшипник первичного вала
  • 37 – картер коробки передач
  • 38 – роликовый подшипник первичного вала
  • 39 – сапун
  • 40 – сальник первичного вала

  • Отвернув гайки, снимите заднюю крышку 35 картера коробки передач ваз 2113 и уплотнительную прокладку.
  • Застопорите первичный вал приспособлением 41.7816.4070 и отверните гайки 32 с первичного 3 и вторичного 6 валов. Отверните болт крепления вилки V передачи на штоке и снимите со шлиц вторичного вала синхронизатор 31 V передачи в сборе, вилку V передачи, шестерню 30 с игольчатым подшипником Спрессуйте втулку шестерни V передачи и снимите шайбу 33. Затем спрессуйте шестерню 34 с первичного вала.
  • Ударной отверткой отверните винты крепления и снимите упорную пластину 29 и установочные кольца с подшипников 28 и 36 первичного и вторичного валов.
  • Отверните четыре пробки фиксаторов и выньте из гнезд пружины и шарики фиксаторов.
  • Отверните болт и гайки крепления картера коробки передач к картеру сцепления и снимите картер со шпилек.
  • Отвернув болты крепления вилок на штоках переключения передач ваз 2114, снимите штоки и вилки. Выньте ось и снимите промежуточную шестерню заднего хода.

первичный и вторичный вал коробки

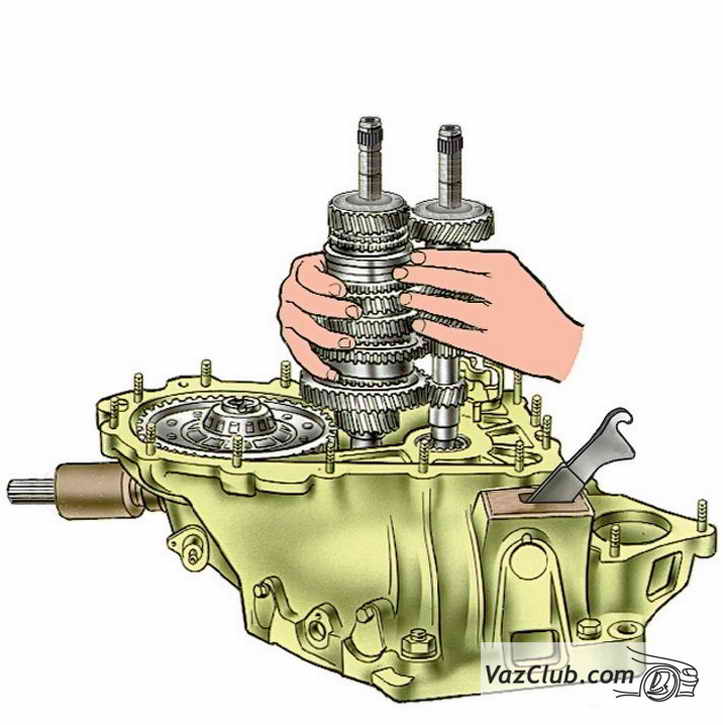

  • Снятие первичного и вторичного валов

Выньте одновременно первичный и вторичный валы из роликовых подшипников картера сцепления ваз 2115, а затем снимите дифференциал. Выпрессуйте наружные кольца подшипников валов и дифференциала из картера сцепления, используя съемники 67.7801.9529 и 67.7801.9530.

сборка коробки передач лада самара 2

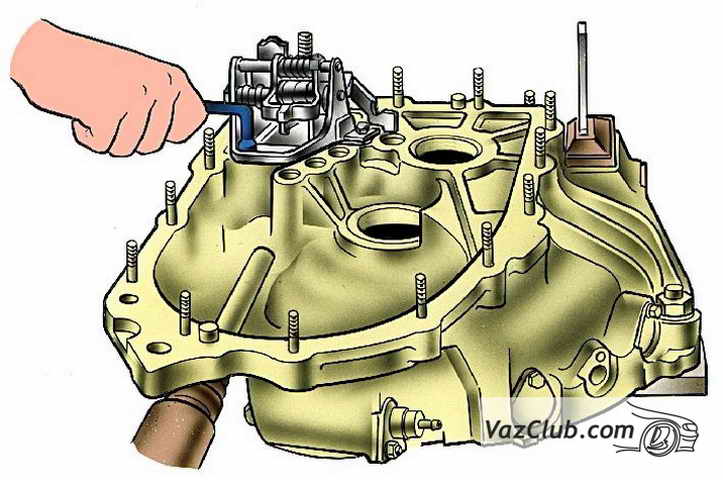

  • Снятие механизма выбора передач

  • Отверните болты крепления механизма выбора передач и снимите его.
  • Отверните винт крепления рычага выбора передач снимите его со штока, а шток выньте из картера сцепления.

Без необходимости не снимайте со штока выбора передач шарнир и рычаг выбора передач, так как конические винты их крепления установлены на специальном клее.

детали вторичного вала

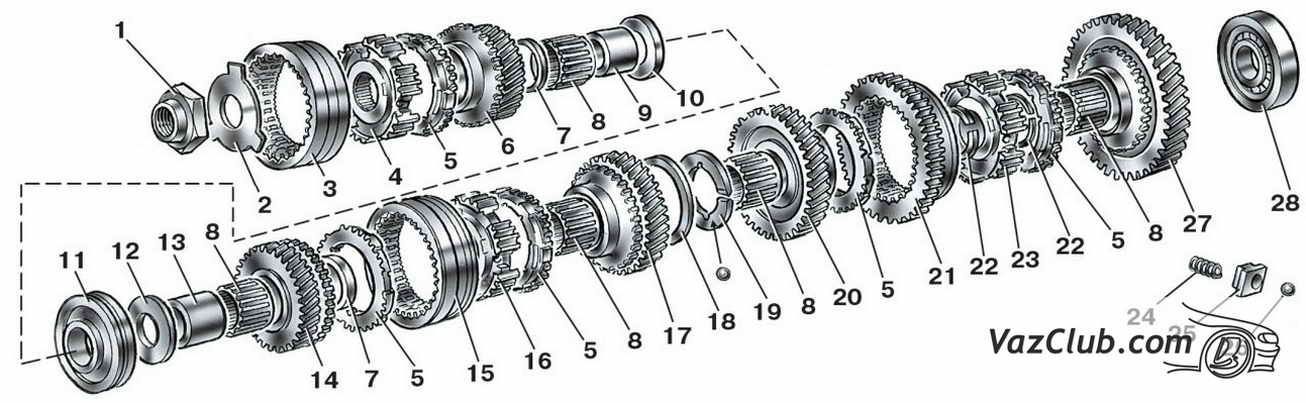

  • Детали вторичного вала
  • 1 – гайка
  • 2 – упорная пластина
  • 3 – скользящая муфта синхронизатора V передачи
  • 4 – ступица скользящей муфты
  • 5 – блокирующее кольцо синхронизатора
  • 6 – шестерня V передачи
  • 7 – дистанционное кольцо игольчатого подшипника
  • 8 – игольчатый подшипник
  • 9 – втулка шестерни V передачи
  • 10 – упорная шайба
  • 11 – шариковый подшипник
  • 12 – упорная шайба
  • 13 – втулка шестерни IV передачи
  • 14 – шестерня IV передачи
  • 15 – скользящая муфта синхронизатора III и IV передач
  • 16 – ступица скользящей муфты
  • 17 – шестерня III передачи
  • 18 – стопорное кольцо
  • 19 – упорные полукольца вторичного вала
  • 20 – шестерня II передачи
  • 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода
  • 22 – стопорное кольцо ступицы синхронизатора
  • 23 – ступица скользящей муфты синхронизатора I и II передач
  • 24 – пружина синхронизатора
  • 25 – сухарь
  • 26 – фиксатор
  • 27 – шестерня I передачи
  • 28 – роликовый подшипник

При необходимости разборки вторичного вала зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на рис. 3.14. Снимите стопорное кольцо ступицы синхронизатора I и II передач. Синхронизаторы в сборе спрессуйте на прессе или съемником А. 40005/ 1/ 6. При необходимости разберите синхронизаторы.

Без необходимости не разбирайте вторичный вал и не спрессовывайте синхронизаторы в сборе с вала, чтобы не уменьшить натяг в шлицевом соединении. Не разбирайте без необходимости синхронизаторы, чтобы не нарушить правильную сборку. Не выпрессовывайте из картера сальники, если они не изношены и не повреждены.

Разберите дифференциал в следующем порядке:

дифференциал

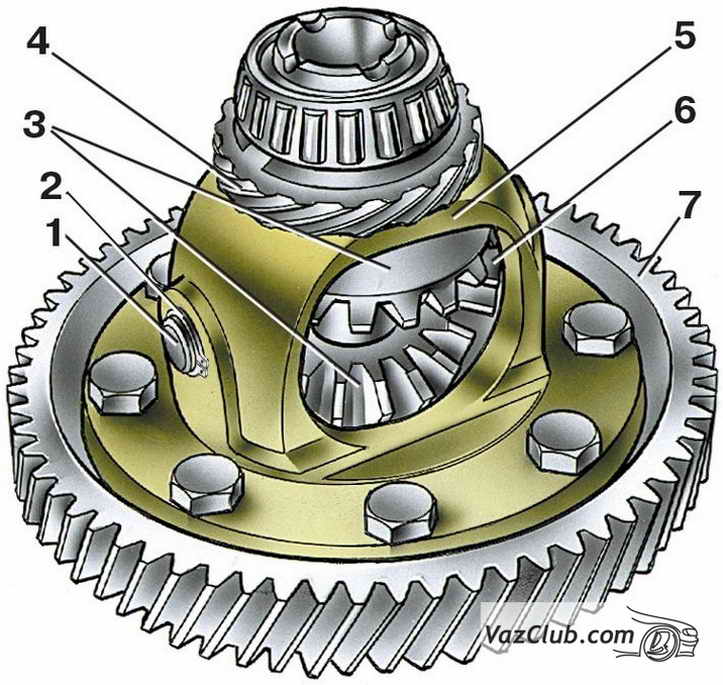

  • Дифференциал ваз 2115 в сборе
  • 1 – ось сателлитов
  • 2 – стопорное кольцо
  • 3 – полуосевые шестерни
  • 4 – ведущая шестерня привода спидометра
  • 5 – коробка дифференциала
  • 6 – сателлит
  • 7 – ведомая шестерня главной передачи

  • – при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (рис. 3.15) с коробки 5 дифференциала;
  • – снимите стопорное кольцо 2 с оси 1 сателлитов и выпрессуйте ось;
  • – выньте из коробки дифференциала полуосевые шестерни 3 и сателлиты 6;
  • – если необходимо, то спрессуйте подшипники с коробки дифференциала, используя упор 67.7853.9582 и универсальный съемник.

детали механизма выбора передач

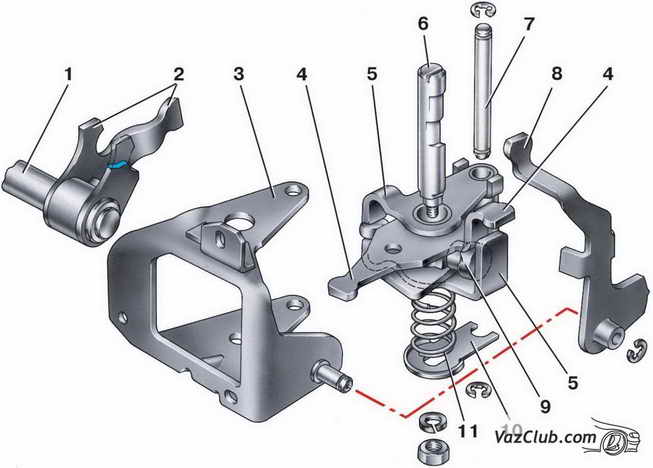

  • Детали механизма выбора передач ваз 2114
  • 1 – шток выбора передач
  • 2 – рычаг штока выбора передач
  • 3 – корпус механизма выбора передач
  • 4 – трехплечий рычаг выбора передач
  • 5 – блокировочные скобы
  • 6 – ось рычага выбора передач
  • 7 – направляющая ось блокировочных скоб
  • 8 – вилка включения заднего хода
  • 9 – фиксатор
  • 10 – упорная шайба
  • 11 – пружина

Разберите механизм выбора передач, для чего отверните гайку крепления оси 6 рычага выбора передач ваз 2115 и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10.

При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.
