Замена предохранителей системы управления двигателя Нива 2121, Ваз 2131, Лада 4х4

Отсоединяем «минусовой» провод аккумуляторной батареи.
Для доступа к предохранителям и диагностическому разъему системы управления двигателем нива 2121…

снятие предохранителей …крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

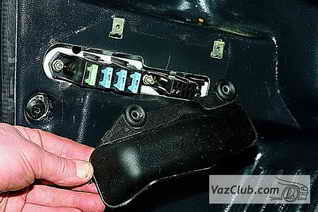

установка предохранителей ваз 2121, ваз 2131 Снимаем кожух.

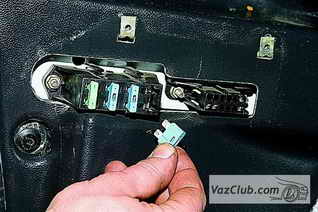

предохранители ваз 2121, ваз 2131 Извлекаем предохранитель.

Предохранитель ваз 2121 цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса нива 2131.
Для снятия блока предохранителей…

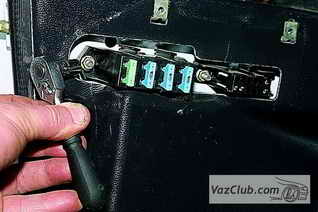

крепление блока …головкой «на 8» отворачиваем две гайки крепления блока…

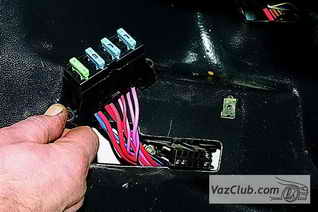

...и снимаем его.

Устанавливаем блок предохранителей в обратной последовательности.

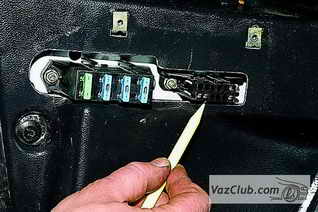

Рядом с блоком предохранителей ваз 2131 находится диагностический разъем.
