Техническая характеристика генератора Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Максимальная сила тока отдачи при 14 В и частоте вращения ротора 5000 мин-1, А........ 55 (45*)
Пределы регулируемого напряжения, В........ 14,1±0,5
Максимальная частота вращения ротора, мин-1........ 13000
Передаточное отношение двигатель-генератор........ 1 : 2,04
* Для генератора Г-222.

Генератор 37.3701: а — регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г.; 1 — крышка генератора со стороны контактных колец; 2 — болт крепления выпрямительного блока; 3 — контактные кольца; 4 – шариковый подшипник вала ротора со стороны контактных колец; 5 — конденсатор 2,2 мкФ ±20% для подавления радиопомех; 6 — вал ротора; 7 — провод общего вывода дополнительных диодов; 8 — зажим "30" генератора для подключения потребителей; 9 — штекер "61" генератора (общий вывод дополнительных диодов); 10 — провод вывода "Б" регулятора напряжения; 11 — щетка, соединенная с выводом "В" регулятора напряжения; 12 — регулятор напряжения; 13 — щетка, соединенная с выводом "Ш" регулятора напряжения; 14 — шпилька для крепления генератора к натяжному устройству; 15 — крышка генератора со стороны контактных колец; 16 — крыльчатка вентилятора со шкивом привода генератора; 17 — полюсный наконечник ротора; 18 — шайбы крепления подшипника; 19 — дистанционное кольцо; 20 — шариковый подшипник вала ротора со стороны привода; 21 — стальная втулка; 22 — обмотка ротора (обмотка возбуждения); 23 — сердечник статора; 24 — обмотка статора; 25 — выпрямительный блок; 26 — стяжной болт генератора; 27 — буферная втулка; 28 — втулка; 29 — поджимная втулка; 30 — вывод "В" регулятора напряжения; 31 — щеткодержатель

С 1988 г. на автомобилях ВАЗ-2107 применяется трехфазный генератор ваз 2104, ваз 2105, ваз 2107 переменного тока типа 37.3701 со встроенным выпрямительным блоком и микроэлектронным регулятором напряжения. На небольших партиях автомобилей ВАЗ-2107 могут быть установлены генераторы производства Болгарии, Словении или Германии. Эти генераторы ваз 2104 взаимозаменяемы с генератором ваз 2107 37.3701 по характеристикам и установочным размерам, но несколько отличаются по конструкции.

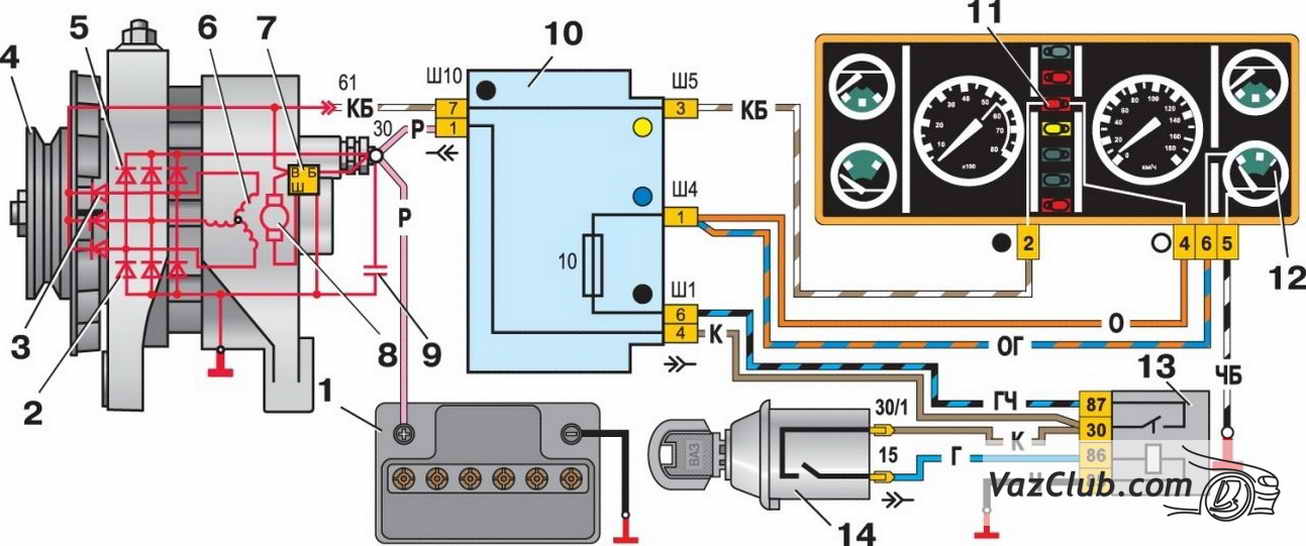

Схема соединений системы генератора 37.3701: 1 — аккумуляторная батарея;
2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

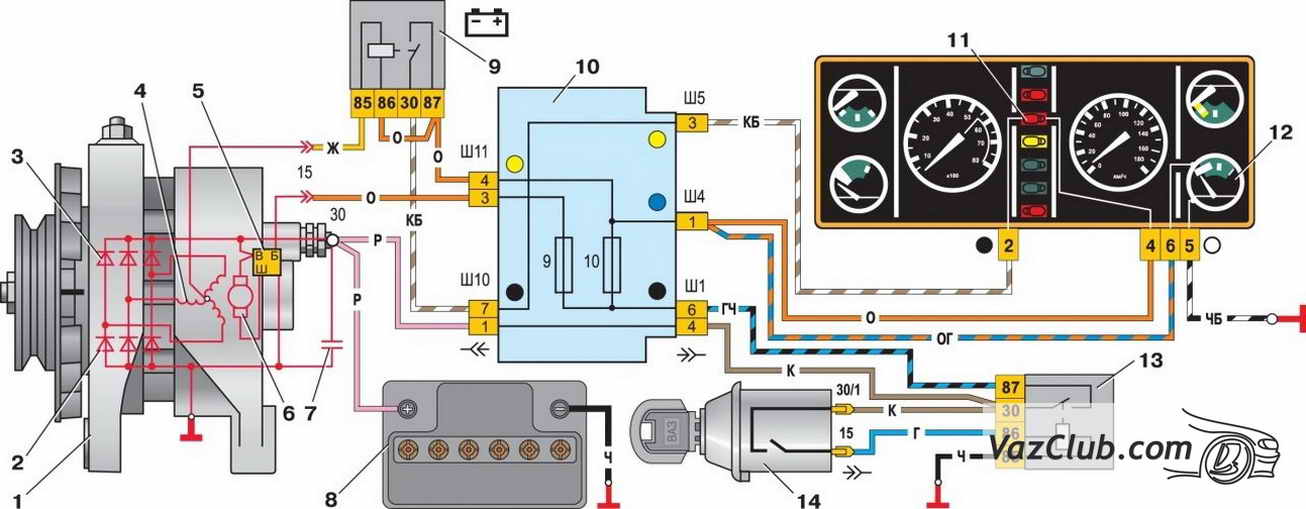

Схема соединений системы генератора Г-222: 1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Схема соединений генератора 37.3701. Напряжение для возбуждения генератора ваз 2107 при включении зажигания подводится к клемме "В" регулятора через контрольную лампу 11. После запуска двигателя обмотка возбуждения питается от трех дополнительных диодов 3, установленных на выпрямительном блоке. При этом ток через контрольную лампу не проходит, и она не горит. Управляющее напряжение подается на вывод "Б" регулятора непосредственно от клеммы "30" генератора. Вывод "Ш" регулятора маркировки не имеет. С ним соединяется щетка 13. Напряжение в бортовой сети автомобиля контролируется вольтметром 12.
С 1996 г. у генератора 37.3701 изменено устройство регулятора напряжения и щеткодержателя ваз 2105. Теперь регулятор напряжения размещен в металлическом корпусе и приклепан к щеткодержателю, т.е. образует с ним неразборный узел. У нового регулятора напряжения отсутствует вывод "Б" и напряжение подается только к выводу "В". По своим характеристикам прежний и новый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы.

ПРЕДУПРЕЖДЕНИЯ
"Минус" аккумуляторной батареи всегда должен соединяться с массой, а "плюс" — подключаться к зажиму "30" генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через диоды выпрямительного блока генератора лада классика, и они повредятся.
Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызывает возникновение импульсов повышенного напряжения на зажиме "30" генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.
Запрещается проверка работоспособности генератора "на искру" даже кратковременным соединением зажима "30" генератора с массой. При этом через диоды протекает значительный ток и они повреждаются. Проверять генератор можно только с помощью амперметра и вольтметра.
Диоды выпрямительного блока генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для диодов напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

ПРЕДУПРЕЖДЕНИЯ
Запрещается проверка электропроводки автомобиля ваз 2104 мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.
Проверять сопротивление изоляции обмотки статора повышенным напряжением следует только на стенде и обязательно с отсоединенными от выпрямительного блока выводами фазных обмоток.
При электросварке узлов и деталей кузова автомобиля ваз 2104, ваз 2105, ваз 2107 следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

До 1988 г. применялся генератор Г-222. Он отличался от генератора 37.3701 данными обмоток ротора и статора ваз 2105, регулятором напряжения и щеточным узлом, а также конструкцией выпрямительного блока. Схема соединений генератора Г-222. В начале выпуска автомобилей ВАЗ-2107 устанавливалось реле 9 контрольной лампы 11. В 1985 г. оно было аннулировано, а из жгутов проводов были удалены провода, присоединяемые к реле и контрольной лампе. Напряжение, вырабатываемое генератором, контролировалось только вольтметром 12.
