Снятие и установка шарниров рычагов Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Необходимость замены резинометаллических шарниров определяйте по признакам, указанным выше, в подразделе "Определение состояния деталей передней подвески".
Заменять шарниры можно как непосредственно на автомобиле ваз 2105, так и на рычагах, снятых с автомобиля (описано в подразделе "Проверка технического состояния и ремонт ваз 2107").

Замена резинометаллических шарниров нижних рычагов производится в следующем порядке.

Поставьте автомобиль на смотровую канаву или подъемник и вывесьте переднюю часть автомобиля со стороны, где будет производиться замена. Снимите колесо.
Отвернув гайку, выпрессуйте палец шарового шарнира рулевой тяги ваз 2104 съемником А.47052 и отведите свободный конец боковой тяги назад.
Отверните гайки крепления нижнего рычага подвески к оси и снимите шайбы с обоих концов оси.

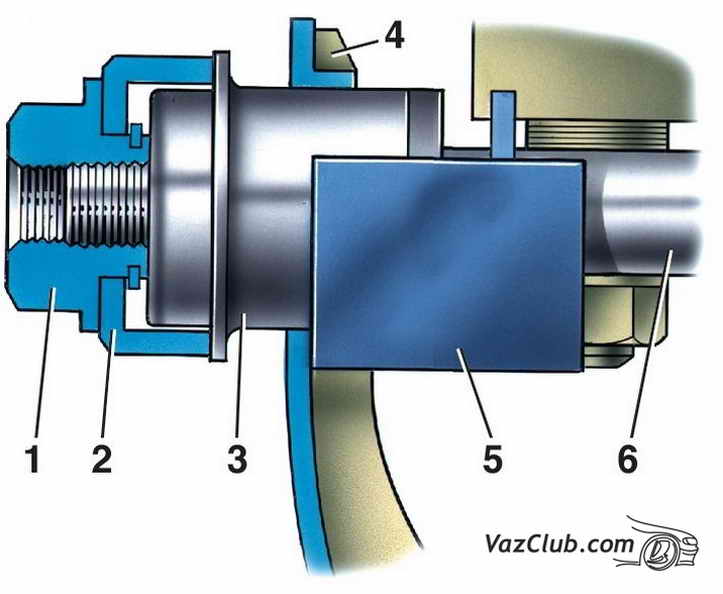

Схема выпрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9500: 1 — винт; 2 — гайка; 3 — стакан; 4 — нижний рычаг; 5 — шарнир; 6 — ось нижнего рычага

Установите стакан 3 приспособления 02.7823.9500 на полку рычага 4 и наверните винт 1 на конец оси 6.
Удерживая винт 1 воротком и вращая гайку 2, сдвиньте проушину рычага с наружной обоймы шарнира. Снимите приспособление и выпрессованный шарнир 5 с оси рычага.
Придавая ломиком или монтажной лопаткой проушине рычага положение, концентричное с осью рычага, вставьте новый шарнир в отверстие проушины рычага и наденьте на ось.

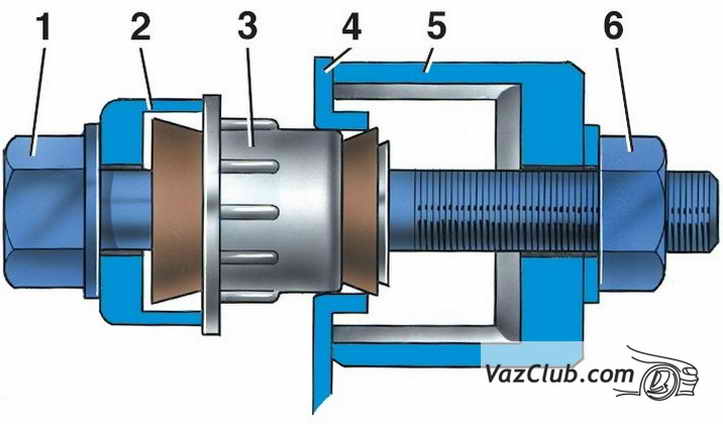

Схема запрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9501: 1 — гайка; 2 — кольцо; 3 — шарнир; 4 — нижний рычаг; 5 — упор; 6 — ось нижнего рычага

Наденьте на конец оси кольцо 2 приспособления 02.7823.9501 и вставьте упор 5 между полкой 4 и ближайшей гайкой крепления оси к поперечине передней подвески.
Вращая гайку 1 и придерживая упор 5, запрессуйте новый шарнир 3 в проушину рычага. Снимите приспособление, установите шайбу и гайку крепления рычага к оси. Гайку не затягивайте.
Аналогично заменяются другие резинометаллические шарниры нижних рычагов подвески лада классика ваз 2107.
После замены шарниров соедините рулевую тягу с рычагом поворотного кулака, затяните и зашплинтуйте гайку шарового пальца рулевой тяги, установите и закрепите колесо.

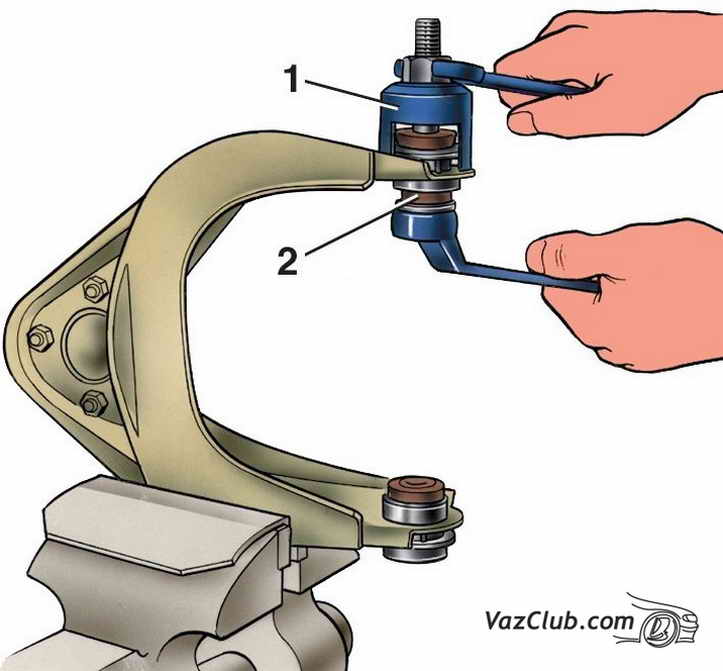

Выпрессовка шарниров верхнего рычага: 1 — приспособление А.47046; 2 — шарнир

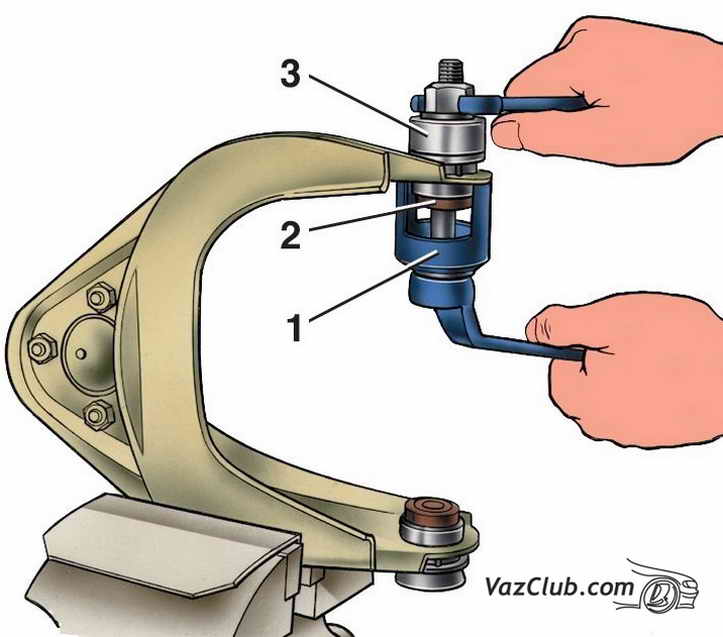

Запрессовка шарниров верхнего рычага: 1 — приспособление А.47046; 2 — шарнир; 3 — колпачок, применяемый вместе с приспособлением А.47046

Замену резинометаллических шарниров верхних рычагов подвески производите с помощью приспособления А.47046 таким же способом, как и на снятых рычагах, в следующем порядке.
Поставьте автомобиль на смотровую канаву или подъемник.
Вывесите домкратом переднюю часть автомобиля ваз 2104, ваз 2105, ваз 2107 со стороны, где будет производиться замена.
Снимите колесо.
Отверните гайку оси верхнего рычага и, вынув ось, разверните рычаг проушинами наружу.

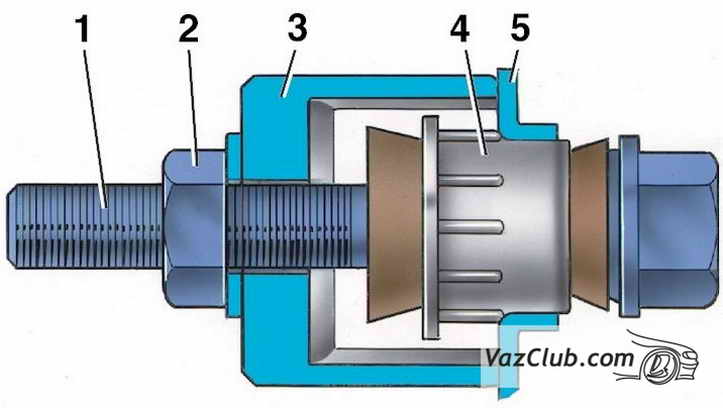

Схема выпрессовки шарнира верхнего рычага: 1 — болт; 2 — гайка; 3 — стакан приспособления А.47046; 4 — шарнир; 5 — верхний рычаг

Установите на рычаге стакан 3 приспособления А.47046 с гайкой 2 и болтом 1 головкой внутрь рычага. Вращая гайку 2, выпрессуйте шарнир, снимите приспособление и шарнир.

Схема запрессовки шарнира верхнего рычага: 1 — болт; 2 — кольцо приспособления А.47046; 3 — шарнир; 4 — верхний рычаг; 5 — стакан приспособления А.47046; 6 — гайка

Вставьте новый шарнир в проушину рычага, установите приспособление А.47046 так, чтобы головка болта 1 была направлена наружу и под головкой находилось кольцо 2 приспособления А.47046. Вращая гайку 6, запрессуйте шарнир и снимите приспособление.
Аналогично заменяются другие шарниры верхних рычагов передней подвески ваз 2105.
После замены шарниров поверните верхний рычаг проушинами к стойке передка, надвиньте его на стойку, вставьте ось верхнего рычага, установите шайбу и гайку оси, не затягивая ее окончательно.
Установите колеса, опустите автомобиль ваз 2104 и затяните гайки осей рычагов. Перед затягиванием гаек выполните все операции, описанные раньше (см. "Установка подвески на автомобиль ваз 2104, ваз 2105, ваз 2107").
После замены резинометаллические шарниры следует "обмять", совершив пробный выезд на 15–20 км, и в обязательном порядке проверить, а при необходимости отрегулировать углы установки передних колес.
