Балансировка валов карданной передачи Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

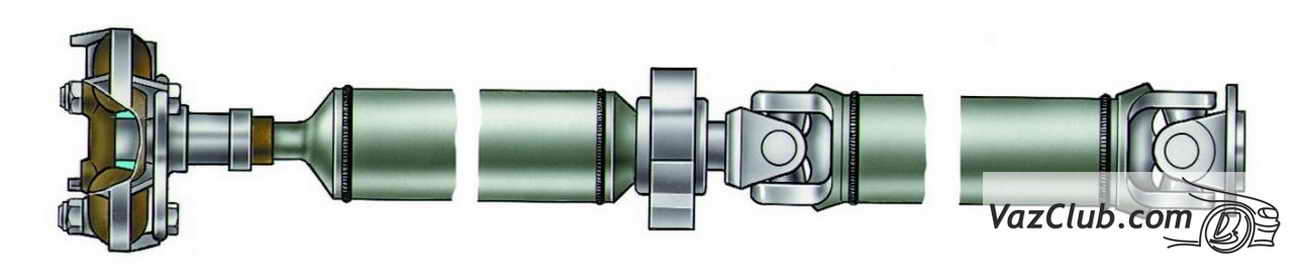

Если при ремонте заменялись детали карданной передачи, то ее балансировка обязательна. Динамическая балансировка карданных валов ваз 2107, ваз 2105, ваз 2104 в собранном состоянии проводится на специальном стенде.

Карданная передача ваз 2104, ваз 2105, ваз 2107: 1 — болт крепления эластичной муфты к фланцу вторичного вала коробки передач; 2 — фланец вторичного вала коробки передач; 3 — резиновый элемент эластичной муфты; 4 — центрирующая втулка фланца переднего карданного вала; 5 — вкладыш эластичной муфты; 6 — болт крепления эластичной муфты к фланцу карданного вала; 7 — фланец переднего карданного вала; 8 — обойма сальника; 9 — сальник; 10 — вторичный вал коробки передач; 11 — грязеотражатель; 12 — гайка крепления фланца на вторичном валу; 13 — уплотнитель центрирующего кольца; 14 — передний карданный вал; 15 — центрирующее кольцо; 16 — стопорное кольцо; 17 — промежуточная опора; 18 — пробка; 19 — резиновая втулка; 20 — дистанционная втулка; 21 — задний карданный вал; 22 — фланцевая вилка карданного шарнира; 23 — эластичная муфта; 24 — кронштейн безопасности; 25 — балансировочная пластина; 26 — поперечина промежуточной опоры; 27 — стопорное кольцо; 28 — вилка переднего карданного вала; 29 — стопорное кольцо; 30 — игольчатый подшипник; 31 — сальник; 32 — обойма сальника; 33 — вилка карданного шарнира; 34 — крестовина; 35 — гайка крепления вилки; 36 — кронштейн промежуточной опоры; 37 — упругая подушка; 38 — корпус подшипника; 39 — подшипник; 40 — грязеотражатель

Схема динамической балансировки карданной передачи

При частоте вращения 5500 мин-1 наибольший допустимый дисбаланс на опорах А, В, С не должен превышать 1,71 Н·мм (175 гс·мм) , а при проверке балансировки — 2,15 Н·мм (220 гс·мм). Уравновешивание достигается привариванием металлических пластин 25.
