Сборка и разборка коробки передач Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Разборка. Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.
Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач — муфту в сборе с подшипником и соединительной пружиной.

Внутренний вид картера сцепления. Красными стрелками указаны гайки крепления картера сцепления к коробке передач; белой стрелкой указано отверстие в передней крышке для выпуска масла из картера коробки передач, чтобы не происходило замасливание дисков сцепления

Снимите картер сцепления с прокладкой и передней крышкой коробки передач (вместе с сальником и пружинной шайбой).
Снимите привод спидометра с прокладкой и выключатель фонаря заднего хода, соблюдая осторожность, чтобы не деформировать его корпус.
Выверните болт крепления вилки переключения III и IV передач. Установите на первичный вал фиксатор 41.7816.4068 или одновременно включите две передачи. Это предотвратит проворачивание первичного, вторичного и промежуточного валов и позволит выполнить последующие операции по разборке коробки ваз 2107.

Снятие стопорного кольца

Снимите стопорное кольцо с конца вторичного вала коробки передач ваз 2105.

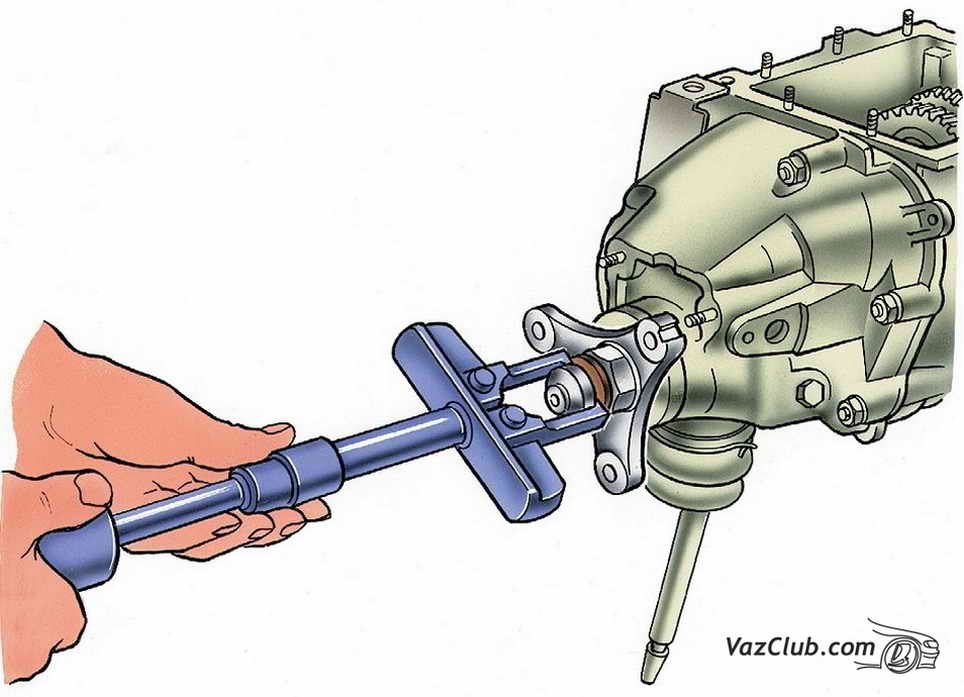

Снятие центрирующего кольца эластичной муфты карданного вала выталкивателем А.40006/1 и съемником А.40005/4

Разогнув стопорную шайбу, отверните гайку на несколько оборотов, чтобы сдвинуть центрирующее кольцо эластичной муфты, и снова заверните гайку. Выталкивателем А.40006/1 со съемником А.40005/4 снимите с конца вторичного вала центрирующее кольцо эластичной муфты карданного вала.

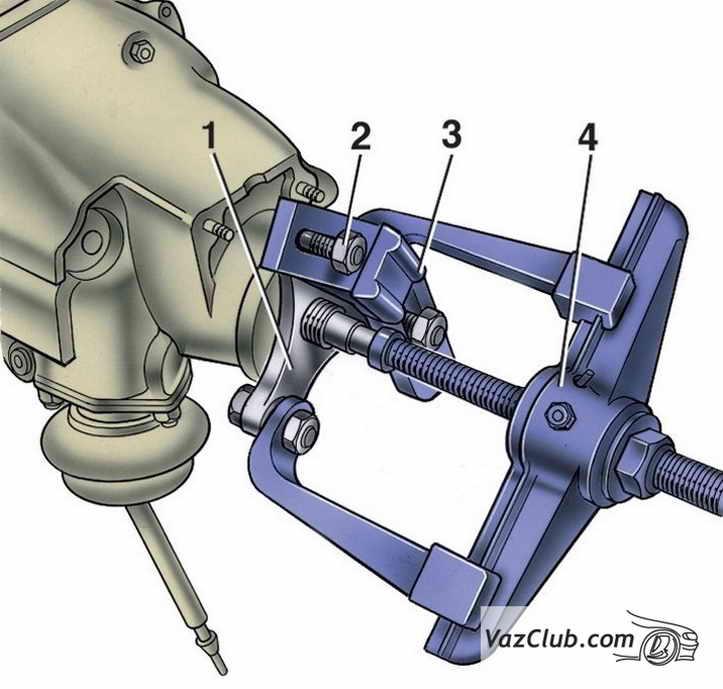

Снятие фланца эластичной муфты съемником А.40005/3/9B/9С: 1 — фланец эластичной муфты; 2 — болты крепления приспособления к фланцу; 3 — планка 9С съемника А.40005/3; 4 — съемник А.40005/3

Снимите с конца вторичного вала уплотнитель центрирующего кольца эластичной муфты, отверните гайку и съемником А.40005/3/9B/9С снимите фланец эластичной муфты.

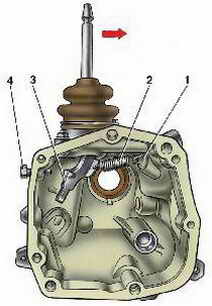

Внутренний вид задней крышки коробки передач: 1 — винт с ушком крепления оттяжной пружины рычага переключения передач;
2 — оттяжная пружина рычага; 3 — рычаг переключения передач; 4 — винт ограничения поперечного хода рычага. Стрелкой указано направление, в котором нужно переместить рычаг, чтобы вывести его из зацепления с головками штоков переключения передач и снять заднюю крышку коробки передач

Снимите заднюю крышку коробки передач, отвернув гайки ее крепления и винт 4 ограничения поперечного хода рычага и передвинув влево рычаг переключения передач ваз 2107, чтобы освободить его от штоков включения передач.
Снимите со вторичного вала задний подшипник. Снимите ведущую шестерню привода спидометра ваз 2107, ваз 2105, ваз 2104.
Снимите со штока включения заднего хода вилку с дистанционной втулкой. Снимите с оси промежуточную шестерню заднего хода ваз 2105.

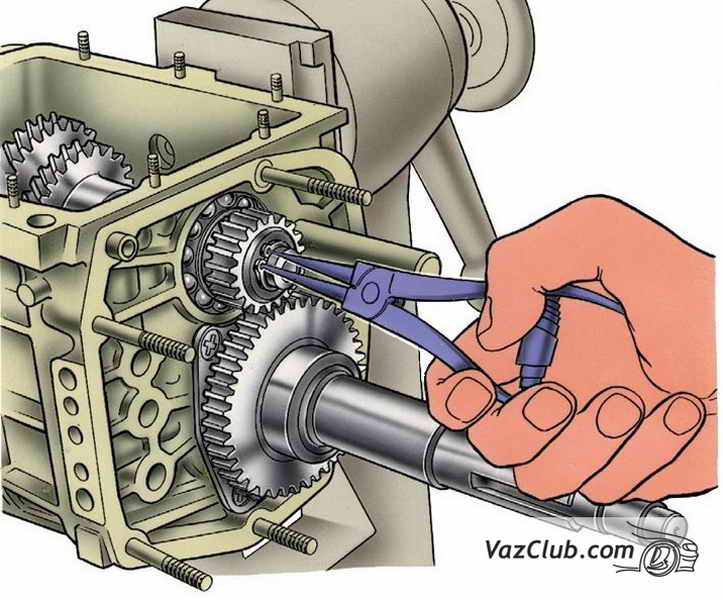

Снятие стопорного пружинного кольца шестерни заднего хода с промежуточного вала

Снимите стопорное кольцо ведущей шестерни заднего хода с промежуточного вала; снимите шестерню и пружинную шайбу.
Снимите стопорное кольцо ведомой шестерни заднего хода со вторичного вала, прижимая оправкой 41.7816.4069 пружинную шайбу, чтобы снять нагрузку со стопорного кольца. Снимите ведомую шестерню заднего хода и пружинную шайбу.
С помощью фигурных оправок (типа отверток) и стержневых выколоток выньте из картера коробки передач передний и задний подшипники промежуточного вала. На внутренних кольцах двухрядного переднего подшипника нанесите метки, по которым эти кольца устанавливайте на прежние места в наружном кольце подшипника.

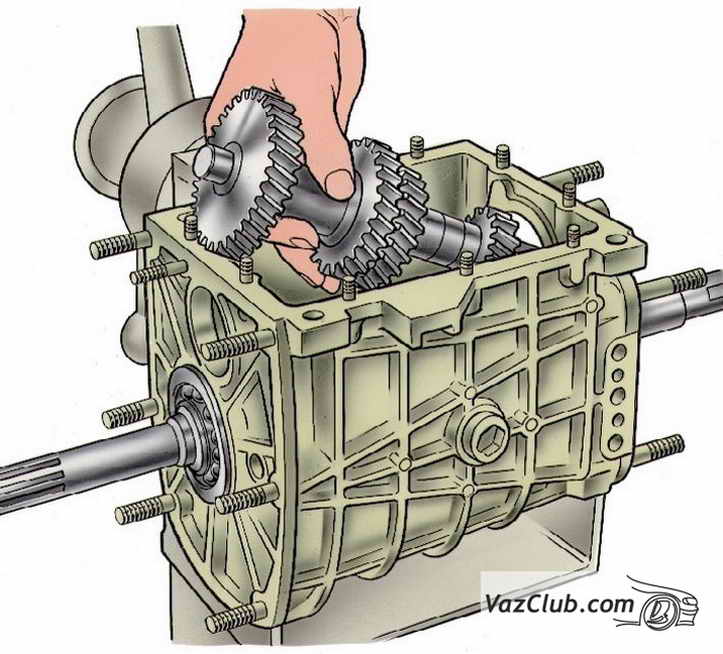

Извлечение промежуточного вала из картера коробки передач

Выньте из картера коробки передач промежуточный вал ваз 2104, наклонив его.

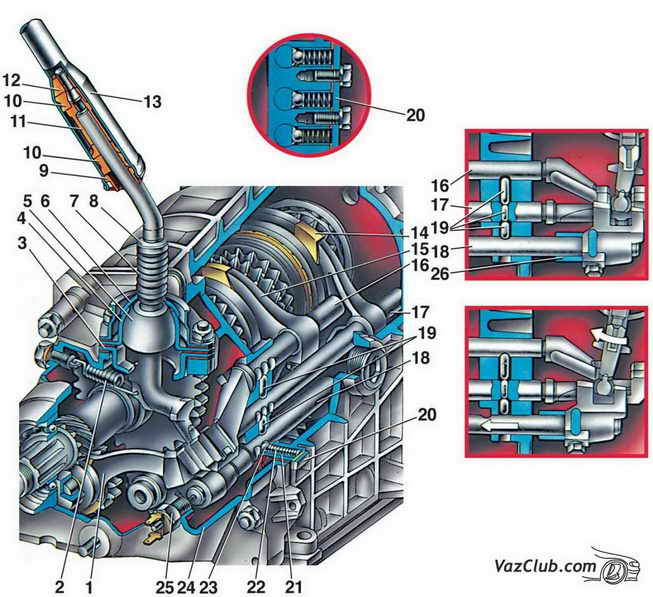

Привод переключения передач ваз 2104: 1 — вилка включения заднего хода; 2 — оттяжная пружина рычага переключения передач; 3 — направляющая чашка рычага; 4 — шаровая опора рычага; 5 — рычаг переключения передач; 6 — сферическая шайба; 7 — пружина рычага; 8 — стопорное кольцо; 9 — запорная втулка демпфера; 10 — упругие втулки демпфера; 11 — дистанционная втулка демпфера; 12 — упорная подушка демпфера; 13 — стержень рычага переключения передач; 14 — вилка выключения III и IV передач;15 — вилка включения I и II передач; 16 — шток вилки включения I и II передач; 17 — шток вилки включения III и IV передач; 18 — шток вилки включения заднего хода; 19 — блокировочные сухари; 20 — крышка фиксаторов; 21 — втулка; 22 — пружина фиксатора; 23 — шарик фиксатора; 24 — задняя крышка коробки передач;25 – включатель фонаря заднего хода; 26 – дистанционная втулка штока вилки заднего хода

Снимите крышку 20 фиксаторов штоков вместе с прокладкой, выньте пружины и шарики фиксаторов. Выньте из картера коробки передач шток 18 заднего хода, шток 17 вилки переключения III и IV передач. Отверните болт крепления вилки I и II передач, выньте шток и вилки. Вынимая штоки, одновременно удалите три блокировочных сухаря 19.

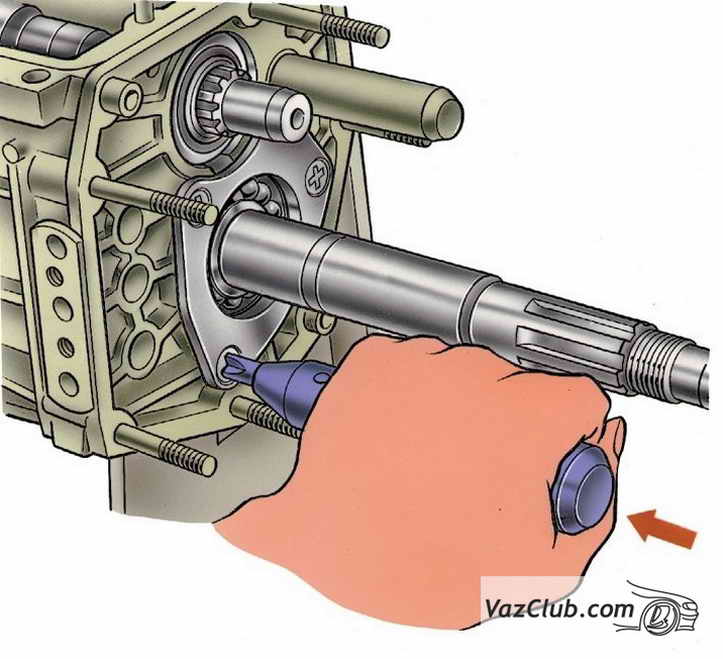

Отвертывание винтов крепления стопорной пластины промежуточного подшипника вторичного вала дрель-отверткой. Стрелкой показано направление ударного хода обоймы отвертки; пользоваться молотком

Снимите стопорную пластину промежуточного подшипника вторичного вала и ось промежуточной шестерни заднего хода.

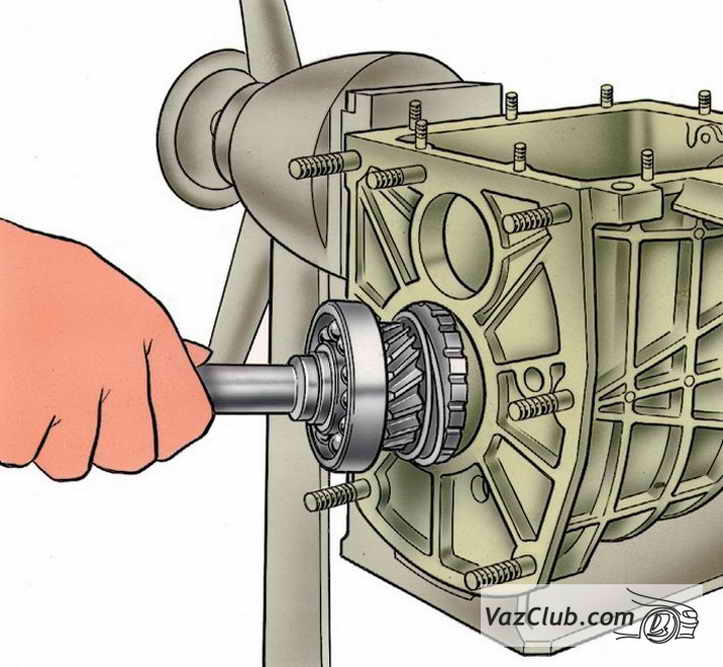

Извлечение первичного вала из картера коробки передач

С помощью оправок (типа отверток) выньте первичный вал вместе с подшипником и кольцом синхронизатора и снимите игольчатый подшипник с переднего конца вторичного вала.

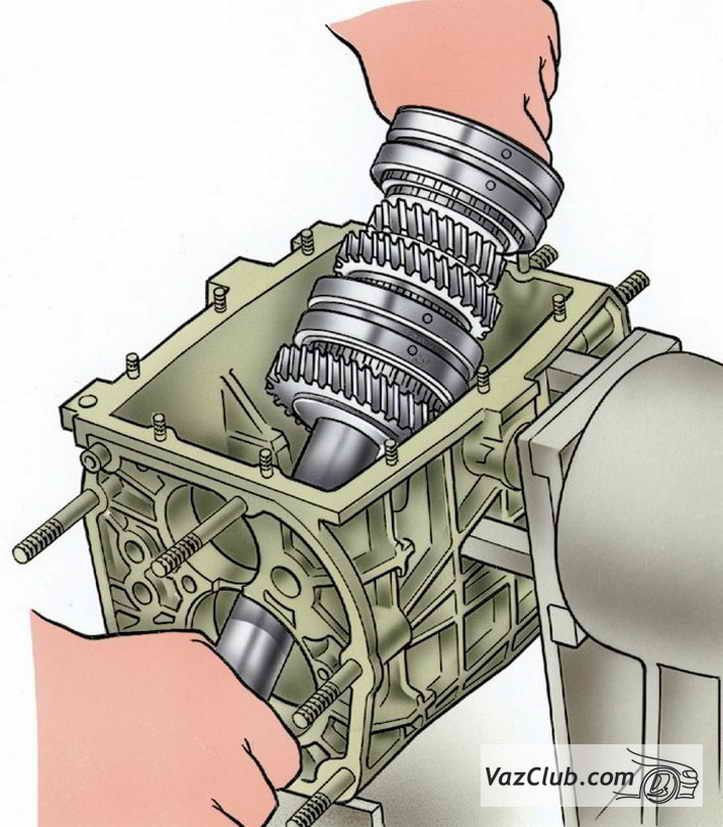

Извлечение вторичного вала из картера коробки передач

Выбейте из промежуточного подшипника вторичный вал, выньте промежуточный подшипник и, наклонив, извлеките из картера вторичный вал в сборе с шестернями, муфтами и кольцами синхронизатора. Снимите с вала муфту синхронизатора III и IV передач ваз 2104, ваз 2105, ваз 2107.

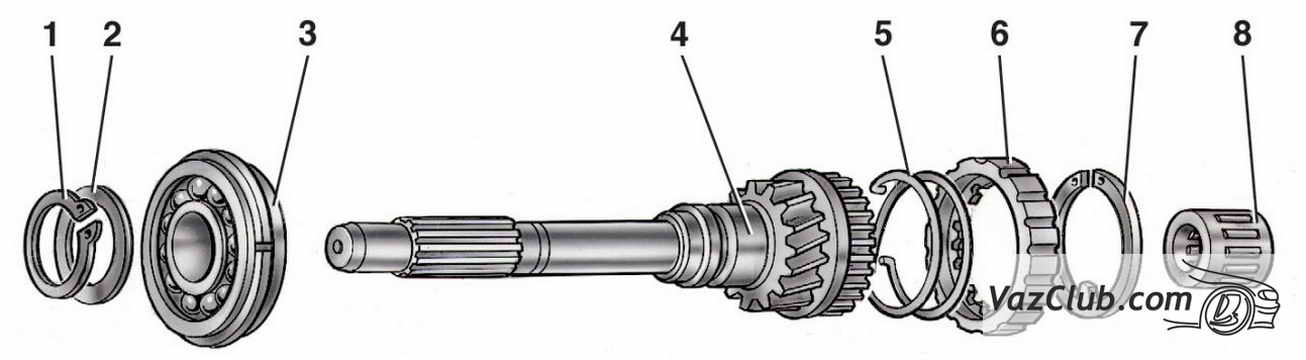

Детали первичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — подшипник; 4 — первичный вал; 5 — пружина синхронизатора; 6 — блокирующее кольцо синхронизатора; 7 — стопорное кольцо; 8 — подшипник

Разберите первичный вал:

— снимите стопорное кольцо 7, блокирующее кольцо 6 и пружину 5 синхронизатора;
— установите вал на пресс и, сжав оправкой 41.7816.4069 пружинную шайбу 2, снимите стопорное кольцо 1, затем пружинную шайбу и подшипник 3.

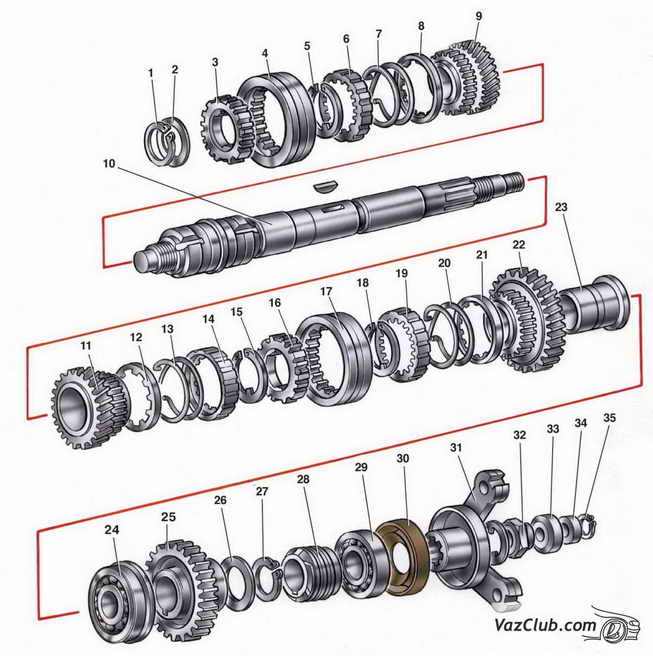

Детали вторичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — ступица синхронизатора; 4 — муфта синхронизатора; 5 — стопорное кольцо; 6 — блокирующее кольцо синхронизатора; 7 — пружина синхронизатора; 8 — шайба; 9 — шестерня III передачи; 10 — вторичный вал; 11 — шестерня II передачи; 12 — шайба; 13 — пружина синхронизатора; 14 — блокирующее кольцо; 15 — стопорное кольцо; 16 — ступица синхронизатора; 17 — муфта синхронизатора; 18 — стопорное кольцо; 19 — блокирующее кольцо синхронизатора; 20 — пружина синхронизатора; 21 — шайба; 22 — шестерня I передачи; 23 — втулка шестерни I передачи; 24 — подшипник; 25 — шестерня заднего хода; 26 — пружинная шайба; 27 — стопорное кольцо; 28 — шестерня привода спидометра; 29 — задний подшипник; 30 — сальник; 31 — фланец эластичной муфты; 32 — гайка; 33 – уплотнитель; 34 — центрирующее кольцо; 35 — стопорное кольцо

Разберите вторичный вал:
— снимите с задней стороны вала шестерню 22 1-й передачи с втулкой 23, ступицу 16 со скользящей муфтой переключения I и II передач, шестерню 11 II передачи вместе с блокирующим кольцом 14 синхронизатора;

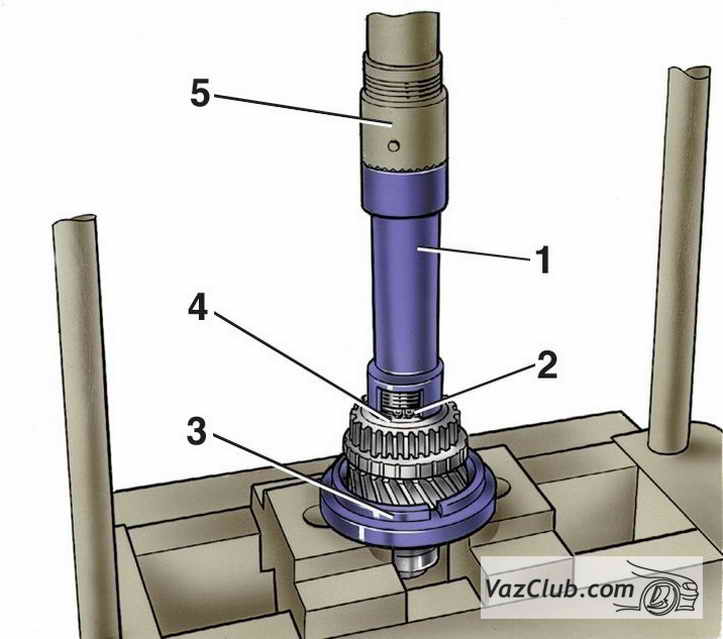

Установка на вторичном валу стопорного кольца: 1 — оправка 41.7816.4069; 2 — стопорное кольцо; 3 — опорное полукольцо; 4 — пружинная шайба; 5 — шток пресса

— установите вторичный вал с оправкой 41.7816.4069 на пресс, подложите под шестерню III передачи опорные полукольца 3, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу 4, ступицу скользящей муфты переключения III и IV передач и шестерню III передачи.
Разберите рычаг переключения передач и заднюю крышку:

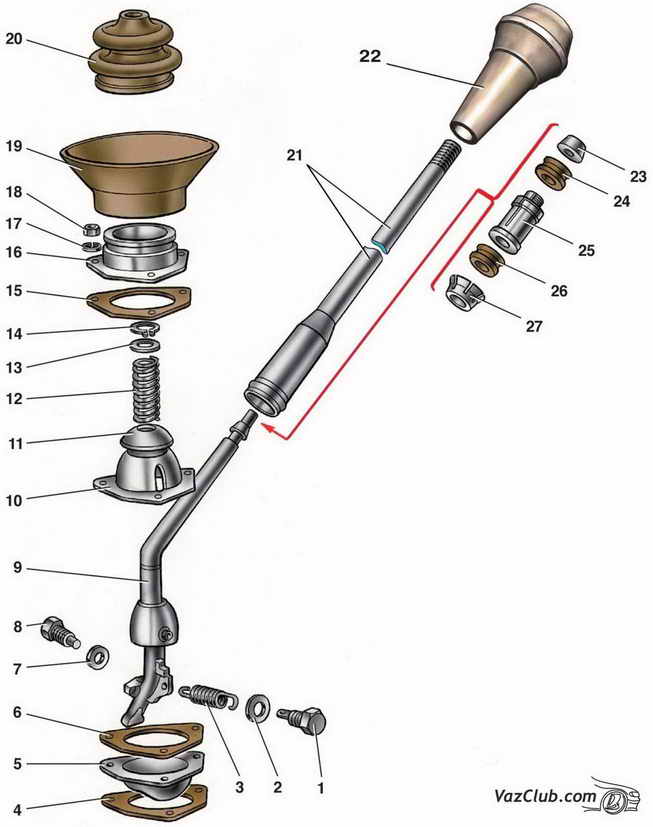

Детали рычага переключения передач: 1 — болт оттяжной пружины; 2 — шайба; 3 — оттяжная пружина; 4 — прокладка; 5 — направляющая чашка; 6 — прокладка; 7 — шайба; 8 — ограничительный болт; 9 — рычаг переключения передач; 10 — шаровая опора; 11 — сферическая шайба; 12 — пружина; 13 — опорная шайба; 14 — стопорное кольцо; 15 — прокладка; 16 — фланец; 17 — пружинная шайба; 18 — гайка; 19 — манжета; 20 — внутренний чехол; 21 — стержень рычага; 22 — рукоятка; 23 — упорная подушка; 24 — упругая втулка; 25 — дистанционная втулка; 26 — упругая втулка; 27 — запорная втулка

— снимите чехол 20 рычага, затем стопорное кольцо 14, шайбу 13, пружину 12 и сферическую шайбу 11;
— отсоедините оттяжную пружину 3 рычага от ушка болта 1;
— снимите манжету 19, отверните гайки крепления фланца 16 и снимите рычаг вместе с фланцем, опорой 10 и чашкой 5.

Сборка коробки передач ваз 2104, ваз 2105, ваз 2107 проводится в последовательности, обратной разборке. При этом учтите, что:
— пружина 22 шарика фиксатора штока вилки заднего хода отличается от других упругостью, она окрашена в зеленый цвет или имеет кадмиевое покрытие;
— при установке картера сцепления с передней крышкой коробки передач лада классика, отверстие в передней крышке должно быть расположено так;
— перед установкой рабочую поверхность сальников покройте смазкой ЛИТОЛ-24;
— при сборке вторичного и промежуточного валов пользуйтесь оправками 41.7853.4028, 41.7853.4032, 41.7853.4039;

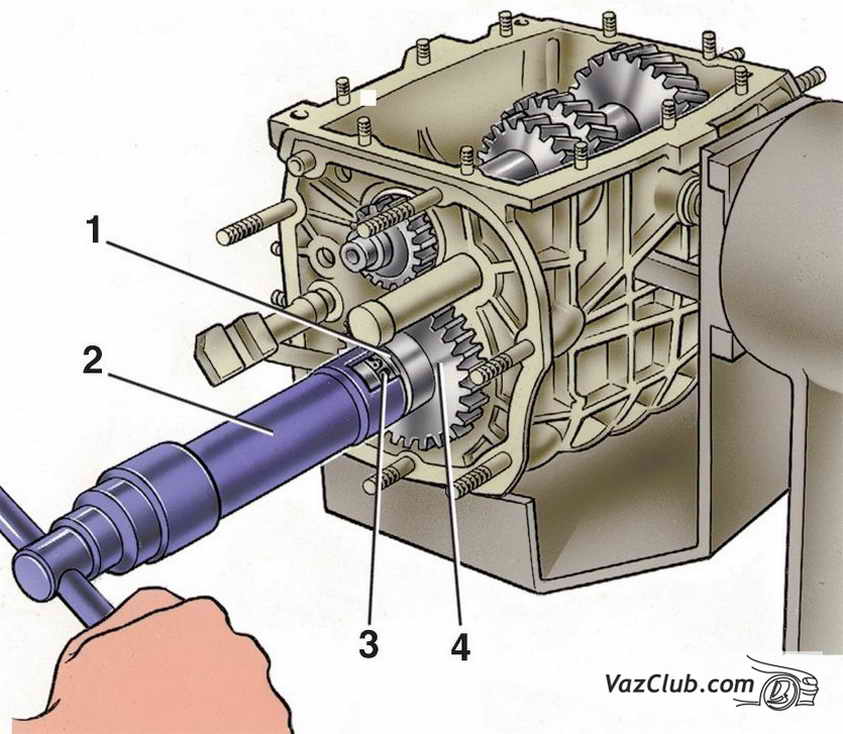

Установка на вторичном валу стопорного кольца шестерни заднего хода: 1 — пружинная шайба; 2 — оправка 41.7816.4069; 3 — запорное кольцо; 4 — шестерня заднего хода вторичного вала

— при установке стопорного кольца шестерни заднего хода ваз 2104, ваз 2105, ваз 2107 используйте оправку 41.7816.4069.
