Установка и снятие коробки передач Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Коробка передач ваз 2104, ваз 2105, ваз 2107: 1 — сальник первичного вала; 2 — задний подшипник первичного вала; 3 — картер сцепления; 4 — установочное кольцо подшипника первичного вала; 5 — игольчатый подшипник вторичного вала; 6 — упорная шайба пружины синхронизатора; 7 — зубчатый венец синхронизатора IV передачи; 8 — сапун; 9 — скользящая муфта синхронизатора III и IV передач; 10 — ступица скользящей муфты синхронизатора III и IV передач; 11 — стопорное кольцо; 12 — блокирующее кольцо; 13 — пружина синхронизатора; 14 — ведомая шестерня III передачи; 15 — ведомая шестерня II передачи; 16 — вторичный вал; 17 — ведомая шестерня I передачи; 18 — втулка шестерни I передачи; 19 — промежуточный подшипник вторичного вала; 20 — стопорная пластина промежуточного подшипника; 21 — ведомая шестерня заднего хода; 22 — стержень рычага переключения передач; 23 — упорная подушка демпфера; 24 – резиновые втулки; 25 – дистанционная втулка демпфера; 26 – запорная втулка демпфера; 27 – ведущая шестрня привода спидометра; 28 – сальник заднего подшипника вторичного вала; 29 — фланец эластичной муфты карданного вала; 30 — гайка; 31 — уплотнитель центрирующего кольца; 32 — стопорное кольцо; 33 — центрирующее кольцо; 34 — задний подшипник вторичного вала; 35 — грязеотражатель; 36 — ведомая шестерня привода спидометра; 37 — задняя крышка коробки передач; 38 — привод спидометра; 39 — вилка включения заднего хода; 40 — шестерня заднего хода промежуточного вала; 41 — промежуточная шестерня заднего хода; 42 — ось промежуточной шестерни заднего хода; 43 — задний подшипник промежуточного вала; 44 — шестерня I передачи промежуточного вала; 45 — скользящая муфта синхронизатора I и II передач; 46 — картер коробки передач; 47 — шестерня II передачи промежуточного вала; 48 — шестерня III передачи промежуточного вала; 49 — пробка заливного и контрольного отверстия; 50 — нижняя крышка коробки передач; 51 — промежуточный вал; 52 — шестерня постоянного зацепления промежуточного вала; 53 — передний подшипник промежуточного вала; 54 – шайба; 55 – болт зажимной шайбы; 56 — шестерня постоянного зацепления первичного вала; 57 — пружинная шайба; 58 — стопорное кольцо; 59 — передняяя крышка коробки передач с направляющей втулкой подшипника выключения сцепления; 60 — первичный вал

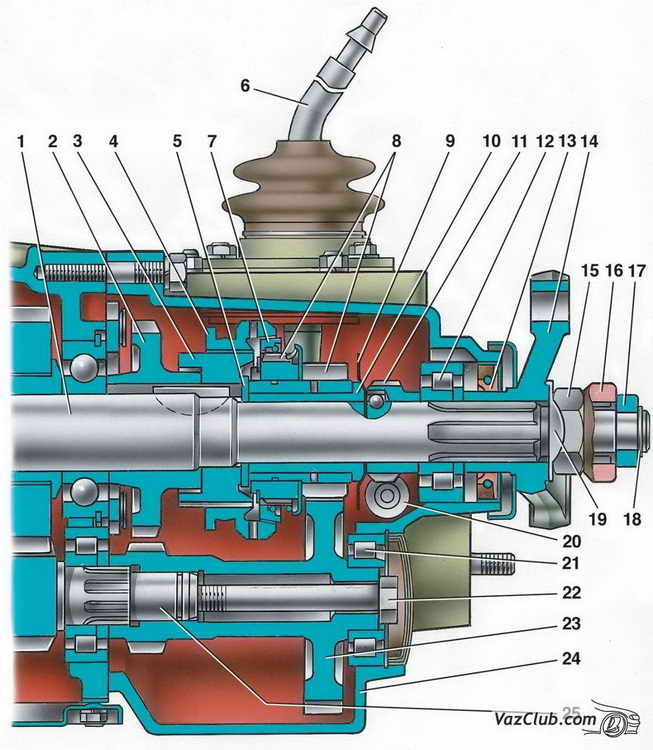

Задняя часть пятиступенчатой коробки передач ваз 2107: 1 — вторичный вал; 2 — ведомая шестерня заднего хода; 3 — ступица муфты синхронизатора V передачи; 4 — муфта синхронизатора; 5 — шайба; 6 — рычаг переключения передач; 7 — блокирующее кольцо синхронизатора; 8 — шестерня и зубчатый венец синхронизатора V передачи; 9 — маслоотражательная шайба; 10 — втулка шестерни V передачи; 11 — ведущая шестерня привода спидометра; 12 — задний подшипник вторичного вала;13 — сальник; 14 — фланец эластичной муфты; 15 — гайка; 16 — уплотнитель центрирующего кольца; 17 — центрирующее кольцо; 18 — стопорное кольцо; 19 — стопорная шайба; 20 — ведомая шестерня привода спидометра; 21 — подшипник блока шестерен; 22 — болт крепления блока шестерен; 23 — блок шестерен V передачи и заднего хода; 24 — задняя крышка коробки передач; 25 —промежуточный вал

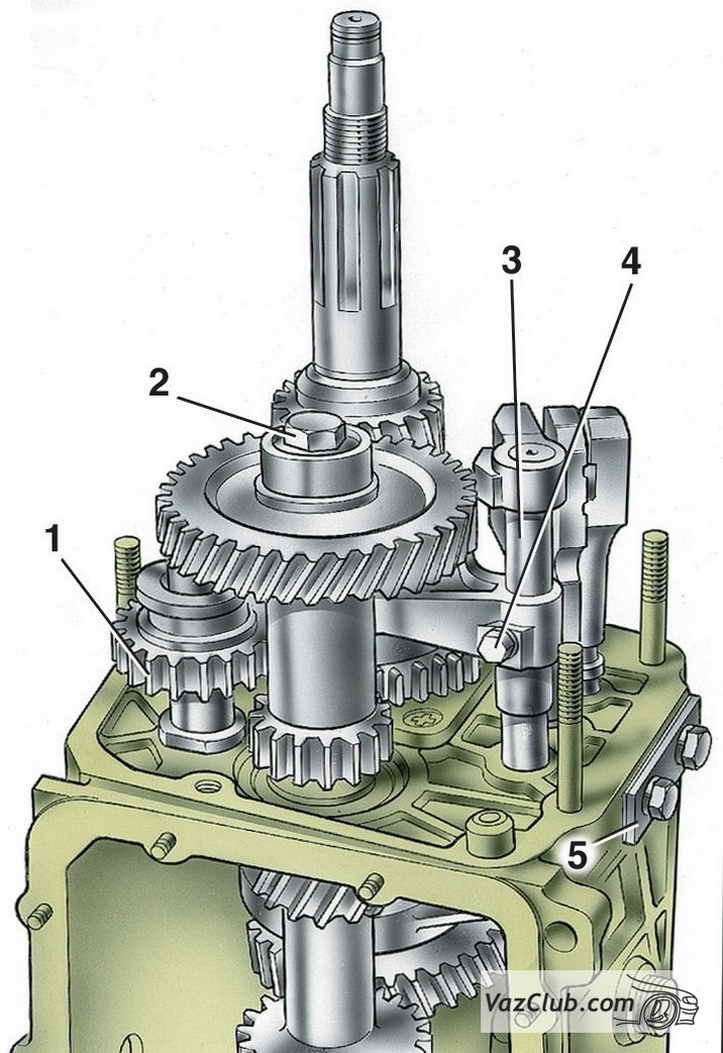

Отвертывание болтов крепления блока шестерен и вилки включения V передачи и заднего хода: 1 — промежуточная шестерня заднего хода; 2 — болт крепления блока шестерен; 3 — шток вилки; 4 — болт крепления вилки; 5 — крышка фиксаторов

На автомобиле устанавливается четырехступенчатая коробка передач ваз 2105. Возможна установка и пятиступенчатой коробки передач. Она изготавливается на базе четырехступенчатой и поэтому в конце главы описаны только особенности ее ремонта.

Снятие и установка
Снятие. Установите автомобиль ваз 2104 над смотровой канавой или на подъемник, поставьте упоры под передние колеса и вывесите задний мост с одной или с двух сторон. Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение. Отсоедините провода от аккумуляторной батареи.
Снимите передний коврик пола и наружный чехол рычага переключения передач, затем снимите пластмассовую крышку и уплотнитель.
Нажмите вниз на стержень 22 рычага и отверткой или каким-либо другим заостренным инструментом выньте запорную втулку 26 из канавки на стержне рычага и снимите стержень.
Отсоедините подвеску труб и глушителей в задней части автомобиля, а затем трубу глушителей от приемной трубы. Отсоедините хомут крепления приемной трубы к коробке передач. Ключом 02.7812.9500 отверните гайки крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз.
Отверните нижние болты крепления крышки картера сцепления ваз 2104, ваз 2105, ваз 2107.
Отсоедините провод соединения с "массой" от картера сцепления и провода от выключателя фонаря заднего хода.

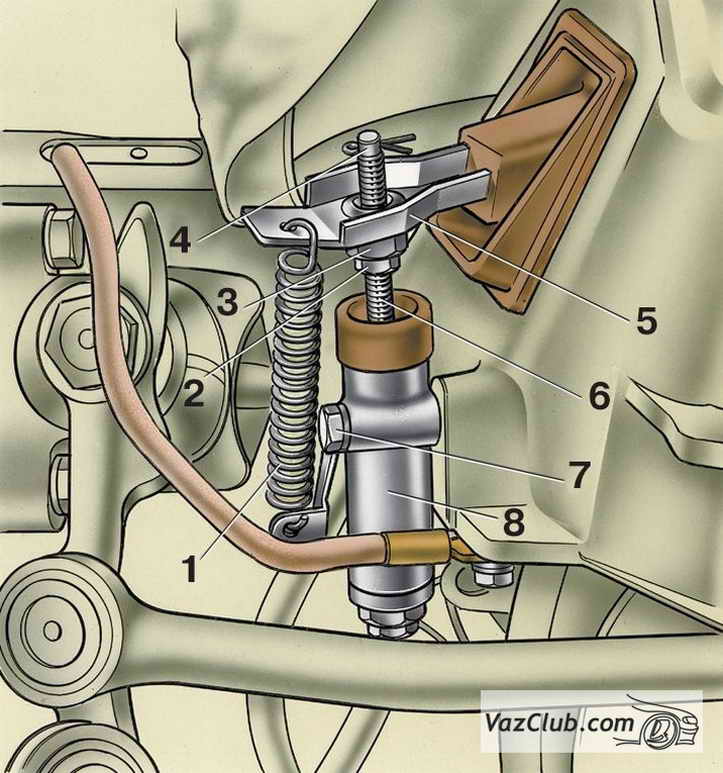

Привод выключения сцепления: 1 — оттяжная пружина вилки; 2 — контргайка; 3 — регулировочная гайка; 4 — шплинт; 5 — вилка выключения сцепления; 6 — толкатель; 7 — болт крепления рабочего цилиндра к картеру сцепления; 8 — рабочий цилиндр привода выключения сцепления

Отцепите оттяжную пружину 1 от вилки 5 выключения сцепления и снимите шплинт 4 с толкателя 6. Отсоедините рабочий цилиндр 8 от картера сцепления. При этом цилиндр 8, соединенный с трубопроводом, идущим к главному цилиндру привода выключения сцепления, остается на автомобиле, что исключает потерю тормозной жидкости и необходимость последующей прокачки гидравлического привода выключения сцепления.
Снимите кронштейн безопасности карданного вала. Отсоедините гибкий вал спидометра ваз 2104, ваз 2105, ваз 2107 от привода спидометра.

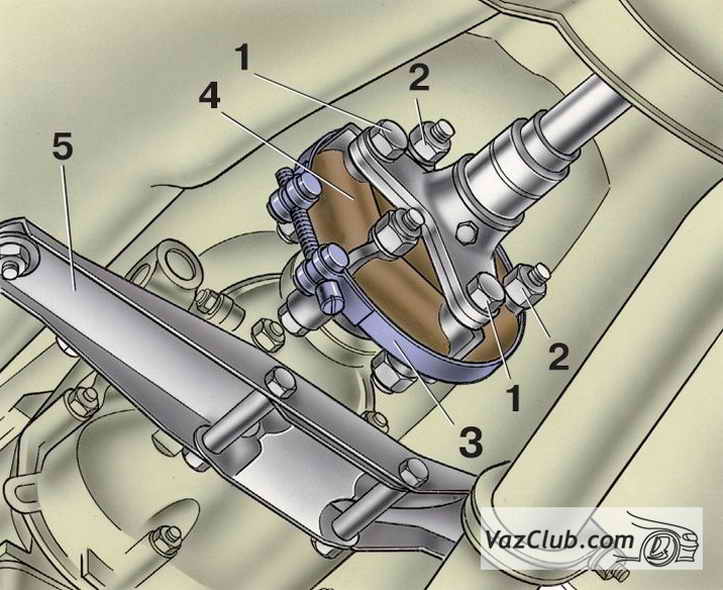

Эластичная муфта соединения карданного вала с коробкой передач: 1 — болты крепления фланца карданного вала к эластичной муфте; 2 — гайки болтов крепления фланца вторичного вала коробки передач к эластичной муфте; 3 — приспособление А.70025; 4 — эластичная муфта; 5 — поперечина задней подвески двигателя

Наденьте на эластичную муфту 4 хомут А.70025 и затяните его. Это облегчит снятие и последующую установку эластичной муфты. Отверните гайки 2 и, прокручивая карданный вал, удалите болты крепления эластичной муфты 4 к фланцу вторичного вала коробки передач ваз 2107, ваз 2105, ваз 2104. Опустите и отведите в сторону передний карданный вал с муфтой.
Отверните шарнирным торцовым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите его.
Отверните болты крепления крышки картера сцепления.
Отсоедините опору задней подвески двигателя от поперечины, а затем снимите поперечину, поддерживая коробку передач снизу.
Поставьте под картер коробки передач домкрат, козелки или другую подходящую опору. Шарнирным торцовым ключом А.55035 отверните болты крепления и снимите коробку передач вместе с картером сцепления, сместив ее к задней части автомобиля так, чтобы извлечь первичный вал коробки передач из переднего подшипника и из ступицы ведомого диска сцепления.

ПРЕДУПРЕЖДЕНИЕ
При снятии или установке коробки передач категорически запрещается опирать конец первичного вала на упорный фланец нажимной пружины сцепления, чтобы не деформировать соединительные пластины сцепления.

Установка коробки передач производится в порядке, обратном снятию. Перед установкой:

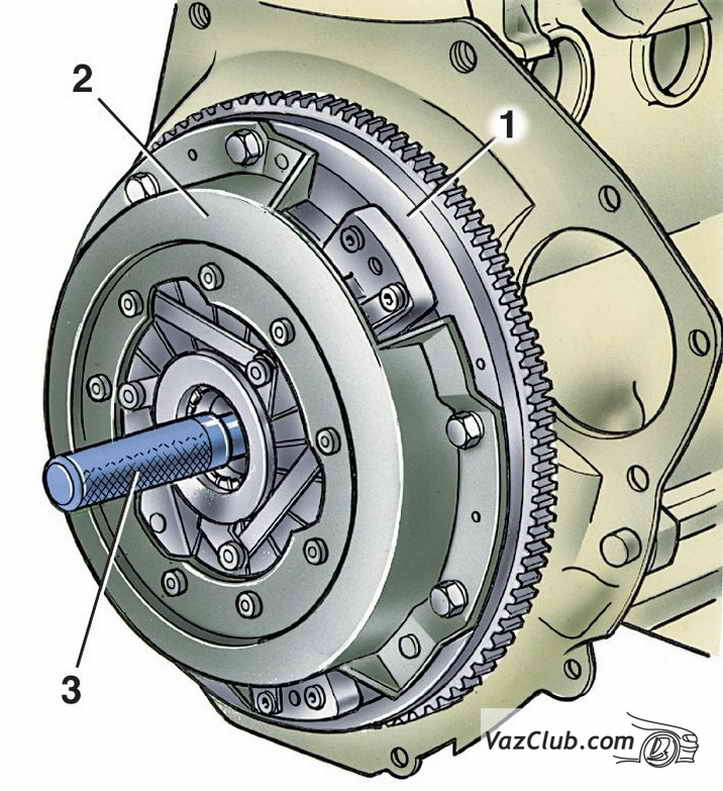

Центрирование ведомого диска сцепления с помощью оправки А.70081: 1 — маховик; 2 — сцепление в сборе; 3 — оправка А.70081

— нанесите тонкий слой смазки ЛСЦ-15 (ЛИТОЛ-24) на шлицевой конец первичного вала и отцентрируйте оправкой А.70081 ведомый диск сцепления ваз 2104, ваз 2105, ваз 2107.
