Блок цилиндров Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара. Сборка, разборка, дефектовка и ремонт
После разборки тщательно очистите, промойте и просушите все детали.
Предупреждение
Расточку и хонингование цилиндров обязательно проводите в специализированных мастерских.
Примечание 1
Предусмотрены два ремонтных размера цилиндров лада спутник.
Первый ремонтный размер: диаметр цилиндров увеличен на 0,4 мм.
Второй ремонтный размер:
диаметр увеличен на 0,8 мм.
Даже если дефекты обнаружены только в одном цилиндре, необходимо расточить все четыре цилиндра под один ремонтный размер.
Примечание 2
Для измерения цилиндров существует специальный прибор – нутромер.
ПОРЯДОК ВЫПОЛНЕНИЯ
 |
 |
 |

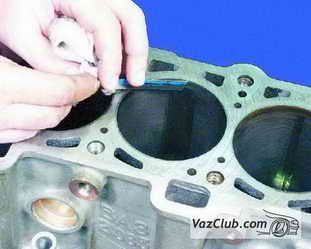

| 1. Тщательно очистите с поверхностей блока цилиндров ваз 2108, ваз 2109, ваз 21099 остатки старых уплотнительных прокладок. Внимательно осмотрите блок, особенно в местах отверстий под болты крепления головки блока. Если на блоке появились трещины, его надо заменить. |

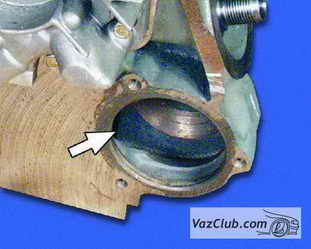

2. Проверьте герметичность рубашки охлаждения блока цилиндров. Для этого заглушите отверстие под водяной насос и залейте керосин в рубашку охлаждения ваз 2109. Если заметна течь керосина, значит блок не герметичен и его надо заменить. |
3. Осмотрите цилиндры. Если на зеркале цилиндров есть царапины, задиры, раковины и другие дефекты, расточите цилиндры под ремонтный размер (см. примечание 1) или замените блок цилиндров. При дефектах глубиной более 0,8 мм блок ремонту не подлежит и его надо заменить. Очистите нагар в верхней части цилиндров. Если там образовался поясок вследствии износа цилиндров, снимите его шабером. |
 |

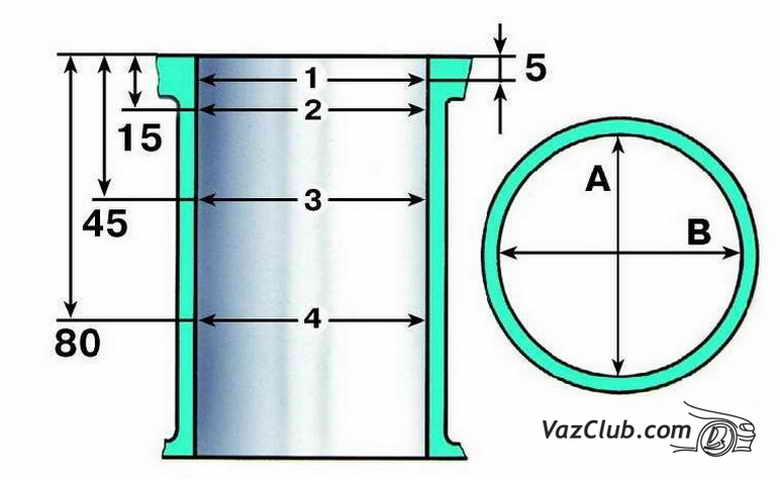

4. Замерьте диаметры цилиндров в двух перпендикулярных плоскостях (вдоль и поперек блока цилиндров) и четырех поясах (см. примечание 2). Если полученный результат хотя бы в одном цилиндре лада самара превышает номинальный более чем на 0,15 мм, надо расточить цилиндры под следующий ремонтный размер. |
 |
5. Проверьте зазоры между вкладышами коренных подшипников ваз 2108 и шейками коленчатого вала. Номинальный зазор должен быть в пределах 0,026–0,073 мм. Предельно допустимый зазор составляет 0,15 мм. Если полученный результат превышает 0,15 мм, коленчатый вал надо прошлифовать под следующий ремонтный размер и установить вкладыши соответствующего ремонтного размера. |
|
Завод-изготовитель рекомендует проверять зазоры с помощью пластмассовой калиброванной проволоки следующим образом:
1). Тщательно очистите постели и крышки от масляных отложений.
2). Очистите шейки коленчатого вала и вкладыши подшипников.
3). Уложите коленчатый вал на постели коренных подшипников с установленными вкладышами.
4). Положите на шейки коленчатого вала обрезки калиброванной пластмассовой проволоки.

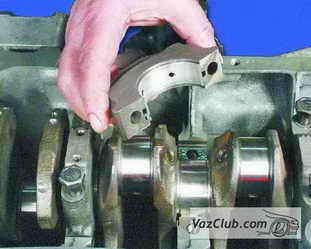

5). Установите крышки коренных подшипников с установленными в них вкладышами, заверните болты крепления крышек и затяните моментом 82 Н·м (8,2 кгс·м), не проворачивая коленчатый вал.
6). Снимите крышки коренных подшипников. Зазор определяется по степени сплющивания проволоки с помощью шкалы, нанесенной на упаковку проволоки.
|
 |

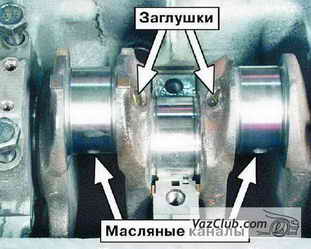

6. Тщательно прочистите и промойте маслянные каналы коленчатого вала ваз 2109. Не выпрессовывайте заглушки самостоятельно, при необходимости обратитесь на станцию техобслуживания. |
 |

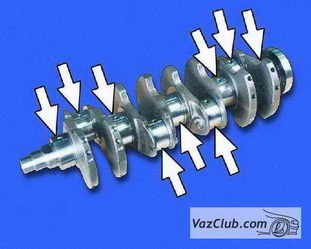

7. Если на коренных и шатунных шейках есть незначительные задиры, риски, царапины или износ шеек превышает 0,03 мм либо овальность шеек больше 0,03 мм, то нужно прошлифовать шейки до ближайшего ремонтного размера. Затем отполируйте шейки и притупите острые кромки фасок масляных каналов абразивным конусом. Промойте коленчатый вал и продуйте сжатым воздухом масляные каналы. Овальность и конусность всех шеек не должна превышать 0,005 мм. После шлифовки шеек установите вкладыши ваз 2108 соответствующих ремонтных размеров. Если на коленчатом валу есть трещины, замените его. |
 |

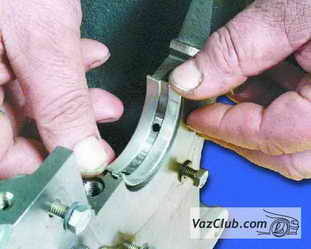

8. Осмотрите вкладыши коренных подшипников ваз 21099. Если на них есть риски, задиры, отслоения, вкрапления твердых частиц и т.п., замените вкладыши. |
|
|
