Ремонт электростеклоподъемников Ваз 2114, Ваз 2115, Ваз 2113 своими руками. Инструкции по ремонту стеклоподъемника лада 2113 своими руками, снятие и установка стеклоподъемника лада 2114, механизм блокировки дверей автомобиля ваз 2113, ваз 2115, ваз 2114. Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115

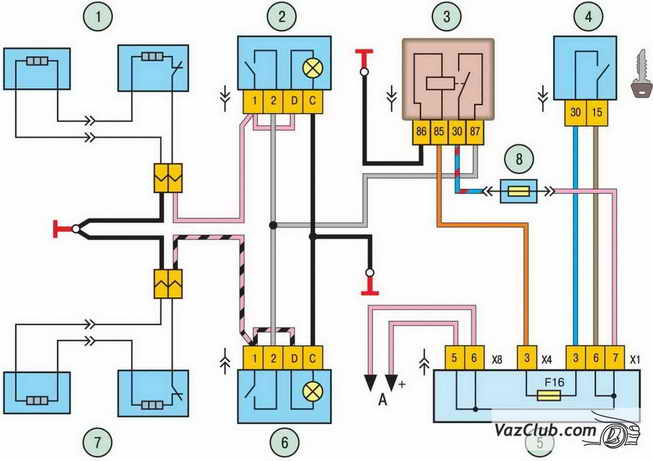

Схема включения обогрева передних сидений: 1 – обогреватели левого переднего сидения; 2 – выключатель обогревателя левого переднего сидения с контрольной лампой включения; 3 – реле включения обогревателей передних сидений; 4 – выключатель зажигания; 5 – монтажный блок; 6 – выключатель обогревателя правого переднего сидения с контрольной лампой включения; 7 – обогреватели правого переднего сидения; 8 –

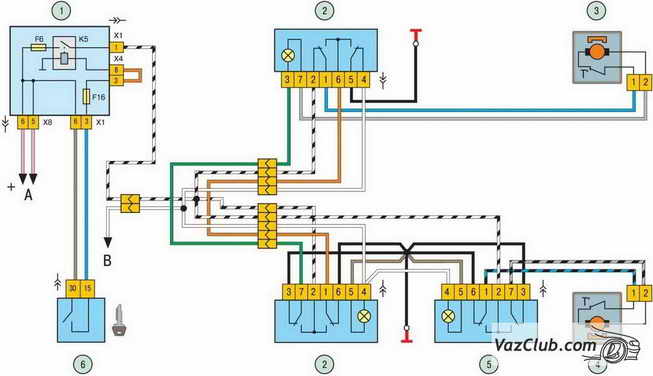

Электростеклоподъемниками лада самара 2 для опускания и подъема стекол передних дверей комплектуется часть выпускаемых автомобилей. В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал моторедуктора. Моторедуктор состоит из червячного редуктора и электродвигателя постоянного
Частота вращения вала моторедуктора лада самара 2 на холостом ходу при напряжении питания (13,5±0,1) В и температуре окружающей среды (25 ±10) °С, в мин-1....... 56–90 Потребляемая сила тока стеклоподъемника ваз 2114, ваз 2115, ваз 2113 при указанной выше нагрузке и частоте вращения, А....... 1,2–5,0
Система предназначена для одновременной блокировки замков всех дверей при запирании ключом замка левой передней двери, а также при нажатии на кнопку блокировки замка левой передней двери.

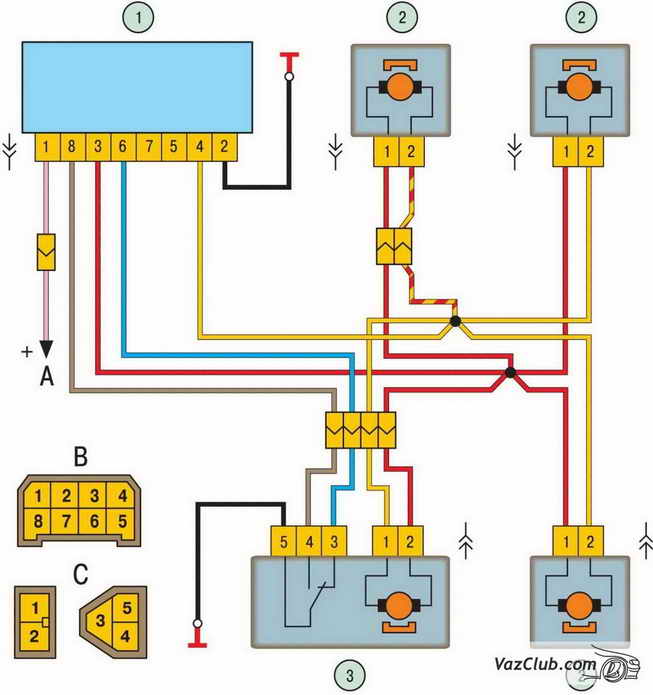

Схема системы блокировки замков дверей: 1 – блок управления; 3 – моторедуктор блокировки замка двери пассажира; 3 – моторедуктор блокировки замка двери водителя; А — к источникам питания; В — схема условной нумерации
Ток холостого хода лада самара 2, А....... 1,2–5,0 Частота вращения выходного вала на холостом ходу....... 56–90 Потребляемый ток при моменте нагрузки 3 Н ·м, А....... 4,0–7,5 Частота вращения выходного вала при моменте нагрузки 3 Н ·м, об/мин....... 56–90
|
