Причина неисправности Метод устранения Не горят отдельные лампы фар и фонарей 1. Перегорели предохранители 1. Проверьте, замените предохранители 2. Перегорели нити ламп 2. Замените лампы 3. Окисление контактов выключателей или реле ваз 2113 3. Зачистите контакты 4. Повреждение проводов, окисление их наконечников или ослабление соединений проводов 4. Проверьте,

Направление световых пучков фар лада самара 2 должно быть таким, чтобы дорога перед автомобилем ваз 2114, ваз 2115, ваз 2113 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 –

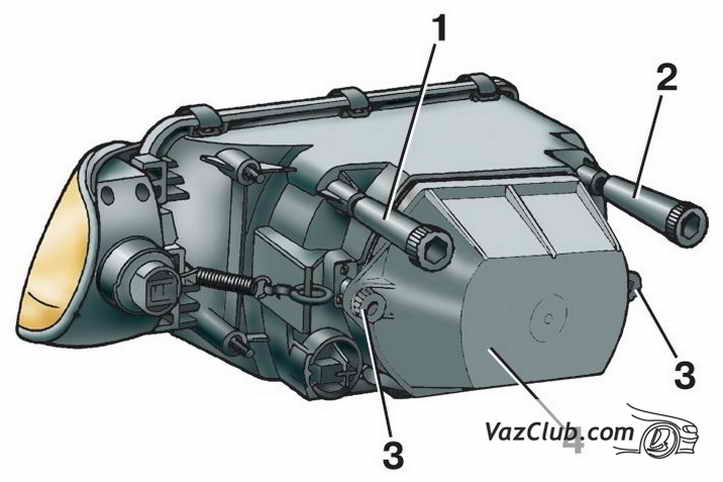

Блок-фары Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух Лампы фары: 1 – патрон лампы бокового указателя поворота; 2 – лампа головного света; 3 – пружинная защелка; 4 – колодка; 5 – патрон с лампой габаритного света Для замены лампы ваз 2113 головного света

Гидрокорректор фар лада самара 2 состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных на блок-фарах, и соединительных трубок. Цилиндры и трубки заполнены специальной жидкостью, не замерзающей при низких температурах. Конструкция гидрокорректора неразборная и в случае повреждения гидрокорректор ваз 2114, ваз 2115, ваз 2113 заменяется целиком, в сборе с

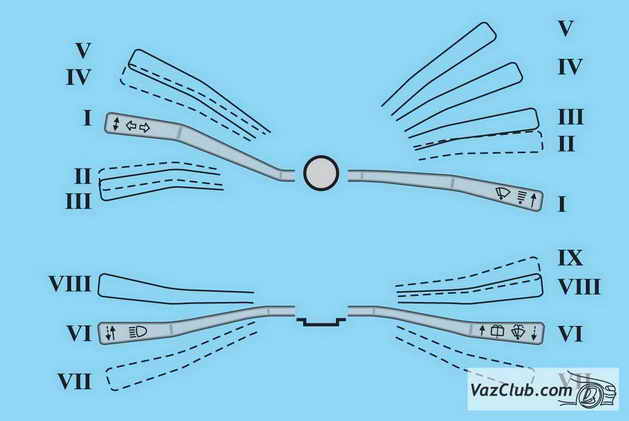

Подрулевой переключатель состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Левый переключатель включает указатели поворота, света фар и стояночный свет, а правый — управляет работой омывателя и очистителей стекол. Переключатели закреплены в соединителях двумя пружинными скобами. Для замены поврежденного переключателя ваз 2113, ваз 2114, ваз 2115

Для включения фар применяются реле типа 90-3747-11 или 904.3747-10, установленные в монтажном блоке лада самара 2. Такие же реле применяются и для включения звукового сигнала, обогрева заднего стекла и электродвигателя вентилятора системы охлаждения двигателя ваз 2114, ваз 2115, ваз 2113. Напряжение включения реле при температуре (23 ±5) °С составляет не более 8 В, а сопротивление обмотки (85 ±8,5) Ом.

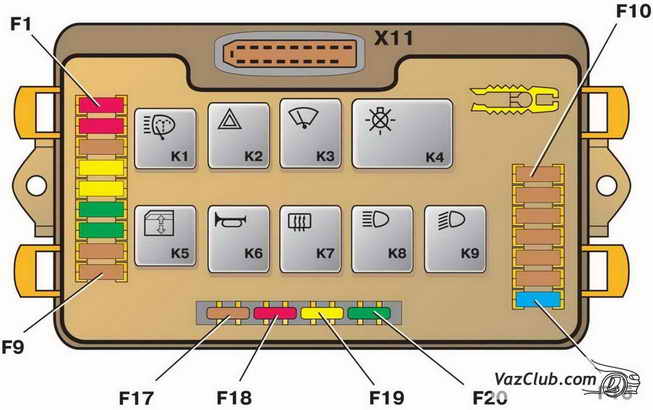

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле

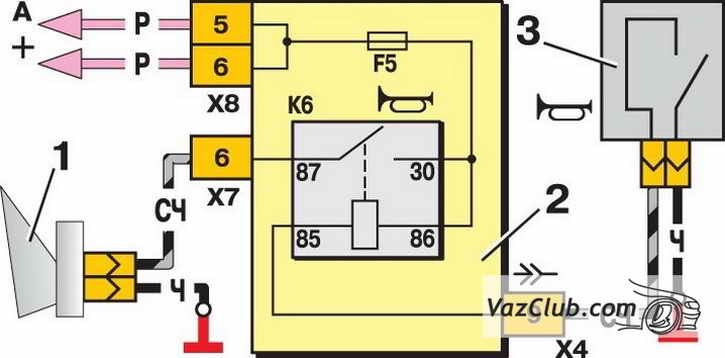

На автомобилях устанавливается звуковой сигнал ваз 2114, ваз 2115, ваз 2113 типа 20.3721. Он находится в моторном отсеке и крепится на усилителе панели рамки радиатора. Схема включения звукового сигнала: 1 – звуковой сигнал; 2 – монтажный блок; 3 – выключатель звукового сигнала; К6 – реле включения звукового сигнала; А — к источникам питания Схема включения звукового сигнала лада самара 2. Если сила звучания

Причина неисправности Метод устранения Разряд батареи при эксплуатации автомобиля 1. Проскальзывание ремня привода генератора 1. Отрегулируйте натяжение ремня 2. Неисправен генератор лада самара 2 2. Проверьте генератор 3. Повреждение изоляции в системе электрооборудования (ток разряда более 11 мА при отключенных потребителях) 3. Найдите место утечки тока и устраните

Тип батареи лада самара 2 6СТ-55А, необслуживаемая Номинальное напряжение, В 12 Номинальная емкость при 20-часовом режиме разряда и температуре электролита (27 ±2) °С в начале разряда, А·ч 55 Разрядная сила тока при 20-часовом режиме разряда, А 2,75 Разрядная сила тока аккумулятора ваз 2114, ваз 2115, ваз 2113 при стартерном режиме и температуре электролита –18 °С, А 255

На автомобилях лада самара 2, выходящих с завода, установлены аккумуляторные батареи ваз 2114 готовые к действию, т.е. залитые электролитом и заряженные. В запасные части могут поступать батареи без электролита в сухозаряженном исполнении. чтобы привести такую батарею в рабочее состояние, необходимо удалить имеющиеся технологические пробки или герметизирующую ленту. Затем небольшой струей, через воронку

Уровень электролита во всех элементах батареи лада самара 2 должен находиться между линиями с метками "MIN" и "MAX", нанесенными на полупрозрачный корпус аккумуляторной батареи. Не допускается эксплуатация батареи с уровнем электролита ниже линии с меткой "MIN". Если меток "MIN" и "MAX" на корпусе аккумуляторной батареи ваз 2114, ваз 2115, ваз 2113 нет, то уровень электролита должен быть на 10–15 мм выше верхнего края

При отказе батареи лада самара 2 в эксплуатации, а также при ее обслуживании необходимо проверять разряженность аккумуляторной батареи измерителем плотности электролита (аккумуляторным ареометром). Одновременно необходимо замерять и температуру электролита, чтобы учесть температурную поправку к показаниям ареометра, указанную в табл. 7.4. При температуре электролита выше 30 °С величина поправки

Снятую с автомобиля батарею ваз 2113, ваз 2114, ваз 2115 аккуратно очистите, особенно ее верхнюю часть, проверьте уровень электролита и при необходимости доведите его до нормы. Батарея заряжается силой тока 5,5 А при вывернутых пробках. Зарядка проводится до начала обильного газовыделения и достижения постоянства напряжения и плотности электролита в течение 3 ч. Плотность электролита заряженной батареи при 25 °С
