Снятие и установка и регулировка положения крышки багажника Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Снятие крышки багажника: 1 – фиксатор; 2 – петля; 3 – замок; 4 – крышка багажника; 5 – болты крепления крышки

Откройте крышку багажника лада самара 2 и отсоедините электрические провода. Отверните болты 5 крепления крышки 4 к петлям 2 и снимите крышку багажника ваз 2114.
При установке крышки багажника отрегулируйте ее положение в проеме кузова за счет увеличенных отверстий в петлях, так чтобы зазоры с кузовом были одинаковы.

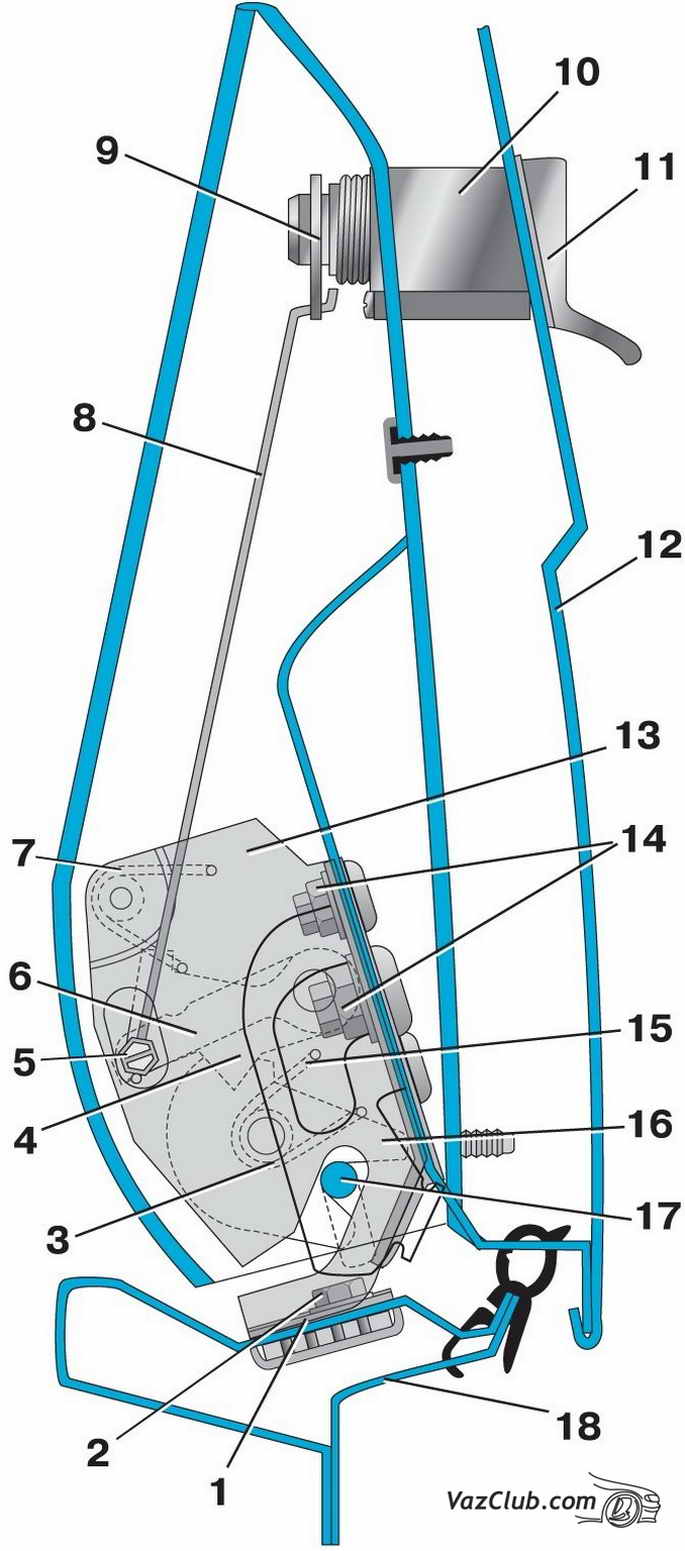

Замок крышки багажника: 1 – пластина фиксатора; 2 – болт крепления фиксатора замка; 3 – пружина ротора; 4 – собачка замка; 5 – винт крепления тяги привода; 6 – рычаг; 7 – пружина собачки замка; 8 – тяга привода; 9 – поводок привода; 10 – привод замка; 11 – ручка привода замка; 12 – крышка багажника; 13 – замок крышки багажника; 14 – гайки крепления замка; 15 – пружина ротора; 16 – ротор замка; 17 – фиксатор замка; 18 – верхняя поперечина задка кузова

Крышка багажника ваз 2114, ваз 2115, ваз 2113 должна легко отпираться и запираться. Если замок крышки отпирается или запирается с усилием, то отрегулируйте положение замка ваз 2113, для чего:

– очертите контуры корпуса замка и пластины 1 фиксатора 17;
– ослабьте гайки 14 крепления замка и болты 2 фиксатора;
– переместите корпус замка и фиксатор в новое положение;
– слегка затяните гайки и болты, проверьте работу замка и окончательно закрепите замок.
