Снятие и установка коробки передач Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Снятие коробки передач.

Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении.
Работы по снятию, проводимые изнутри отсека двигателя лада самара 2:

– отсоедините провода от аккумуляторной батареи, от тягового реле стартера;
– отсоедините провод "массы" от картера сцепления;
– отсоедините нижнюю часть троса привода сцепления ваз 2113 как описано в подразд. "Сцепление";
– отверните два верхних болта крепления картера сцепления к блоку двигателя и две верхних гайки крепления стартера, закрепите на левой шпильке крепления выпускного коллектора двигателя скобу для подъема силового агрегата;

Установка поперечины для поддержания силового агрегата: 1 – поперечина 67.7820.9514

– установите на водосточные желобки поперечину 67.7820.9514 для поддержания двигателя и зацепите ее крючком за скобу, установленную на шпильке выпускного коллектора. При отсутствии поперечины вывесите силовой агрегат талью.
Работы по снятию, проводимые снизу автомобиля:
– снимите брызговик двигателя и нижнюю крышку картера сцепления;
– слейте масло из коробки передач ваз 2114;
– отсоедините провода от выключателя света заднего хода;

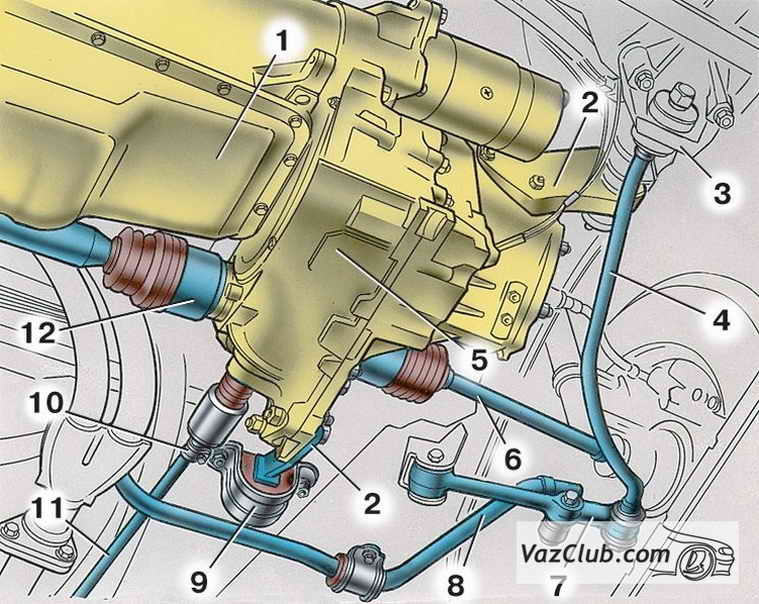

Крепление коробки передач на автомобиле: 1 – двигатель; 2 – кронштейн крепления силового агрегата; 3 – кронштейн растяжки рычага подвески; 4 – растяжка; 5 – коробка передач; 6 – вал привода колеса; 7 – рычаг подвески; 8 – стабилизатор поперечной устойчивости; 9 – задняя опора силового агрегата; 10 – хомут; 11 – тяга привода рычага переключения передач; 12 – корпус внутреннего шарнира

– ослабьте хомут 10 (рис. 3.11) и отсоедините тягу 11 от шарнира штока выбора передач лада самара 2;
– отверните гайку шпильки крепления коробки передач к двигателю ваз 2115;
– отсоедините шаровые шарниры рычагов подвески от поворотных кулаков;
– используя съемник 67.7801.9524 или резко ударив по корпусу 12 внутреннего шарнира молотком через выколотку, выбейте один шарнир из полуосевой шестерни, затем зафиксируйте полуосевую шестерню технологической оправкой или заглушкой, применяемой при транспортировке дифференциала (иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач); после чего выбейте второй шарнир;
– отведите в стороны валы приводов колес;

ПРИМЕЧАНИЕ
В случае затруднений в разъединении привода колеса с полуосевой шестерней на автомобиле снимите коробку передач в сборе с приводом колеса и на верстаке, используя тот же съемник, выпрессуйте шарнир из полуосевой шестерни.

– отверните с левой стороны три гайки шпилек крепления коробки передач к кронштейну 2 подвески силового агрегата, а затем гайку с болта крепления самого кронштейна. Сняв кронштейн со шпилек коробки передач, выньте кронштейн 2 подвески из проушин лонжерона кузова;
– отверните болты крепления задней опоры 9 подвески силового агрегата;
– отверните нижнюю гайку крепления стартера и снимите его;
– установите под коробку передач специальную подставку с гидравлическим подъемником;
– слегка опустите двигатель, удлинив поддерживающую тягу поперечины или опустив таль, отверните нижний болт крепления картера к блоку двигателя и сместите от двигателя коробку передач в сборе с картером сцепления, чтобы разъединить вал коробки передач и ведомый диск сцепления;
– снимите коробку передач ваз 2113.

ПРЕДУПРЕЖДЕНИЕ
При снятии или установке коробки передач не опирайте первичный вал коробки на лепестки нажимной пружины, чтобы не повредить их.

Установку коробки передач.

Проводите в порядке, обратном снятию, затягивая болты и гайки моментами, указанными в приложении 1, с учетом следующего:
– перед соединением валов приводов колес с полуосевыми шестернями замените стопорные кольца на внутренних шарнирах новыми, так как при установке старых колец возможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля;

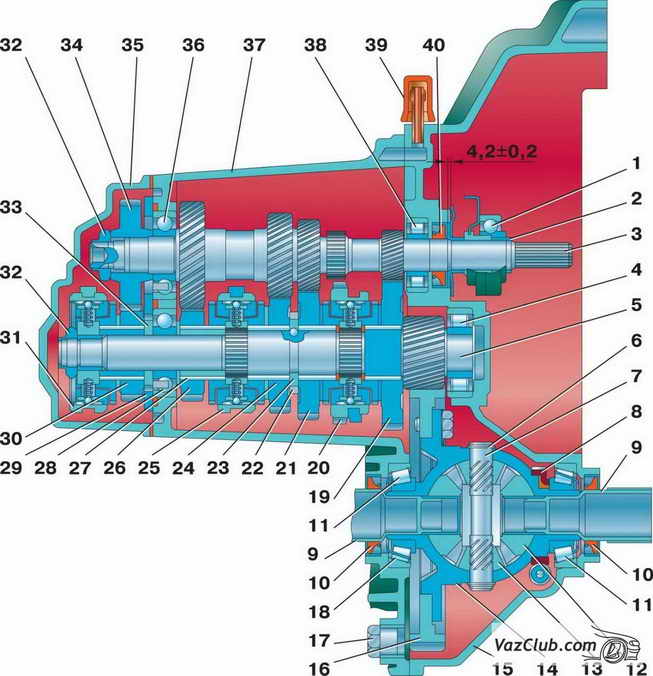

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

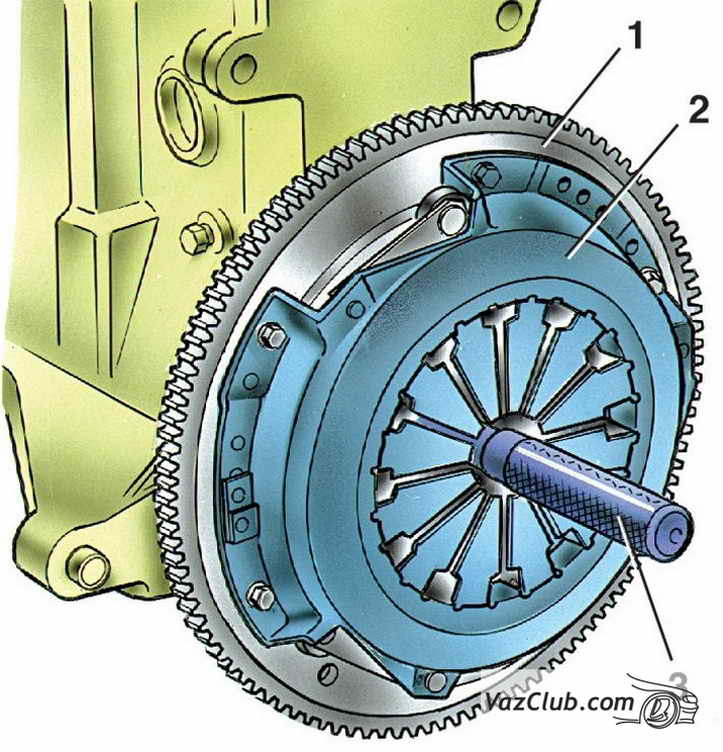

Центрирование ведомого диска: 1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

– перед установкой коробки передач ваз 2113, 2114, 2115, лада самара 2 нанесите тонкий слой смазки ШРУС-4 на наружную поверхность направляющей втулки 2 (см. рис. 3.7) муфты подшипника выключения сцепления. При необходимости отцентрируйте ведомый диск сцепления оправкой А. 70081.
После установки коробки передач отрегулируйте полный ход педали сцепления (см. подразд. "Сцепление") и привод управления механизмом переключения передач в следующем порядке:

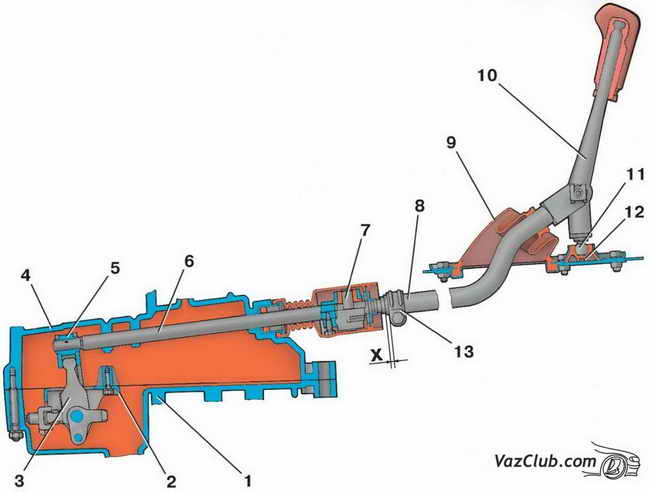

Привод переключения передач: 1 – картер коробки передач; 2 – корпус механизма выбора передач; 3 – механизм выбора передач; 4 – картер сцепления; 5 – рычаг штока; 6 – шток выбора передач; 7 – шарнир штока; 8 – тяга привода управления коробки передач; 9 – защитный чехол тяги; 10 – рычаг переключения передач; 11 – сферический палец рычага; 12 – шаровая опора рычага; 13 – хомут; Х — расстояние между торцами хомута и тяги

– действуя снизу автомобиля, при ослабленном стяжном болте хомута 13 тяги 8 установите шток 6 в нейтральное положение;
– установите рычаг 10 в необходимое положение приспособлением 67.7800.9513;
– действуя снизу автомобиля ваз 2114, ваз 2115, ваз 2113 выберите осевой люфт в направлении назад, воздействуя на шарнир 7 и угловой люфт в направлении против хода часовой стрелки, затяните гайку стяжного хомута 13, предварительно установив его на расстоянии Х=1–3 мм. Выбор люфтов производите легким движением, чтобы не вызвать перемещений рычагов механизма выбора внутри коробки передач ваз 2114. Затем залейте в коробку передач масло.

При соединении привода переключения передач с коробкой передач следите, чтобы не произошло перекрутки или деформации гофр защитного чехла шарнира 7.
