Снятие и установка блока реле Нива 2121, Ваз 2131, Лада 4х4

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113.3747-10, управляющих включением: ближнего света фар нива 2121, дальнего света фар и обогрева стекла двери задка.
Отсоединяем «минусовой» провод от аккумуляторной батареи.

Для снятия реле…

блок реле ваз 2121 …отсоединяем колодку.

снятие блока ваз 2131 Отвернув крестообразной отверткой саморез,…

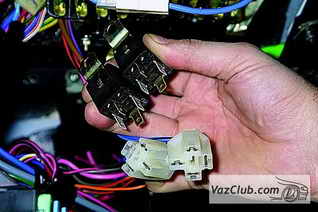

реле niva 4x4 …снимаем реле.

Реле включения стартера и зажигания закреплены под дополнительным блоком предохранителей (на автомобиле ваз 2121 с впрысковым двигателем прикреплены к кронштейну реле системы впрыска).

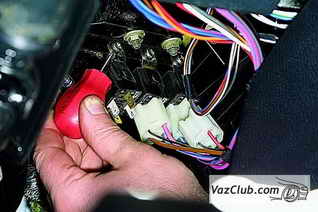

крепление реле нива 2121, нива 2131 Крестообразной отверткой отворачиваем саморез крепления обоих реле нива 2131.

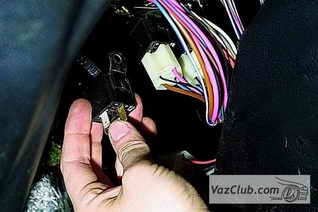

установка реле Сняв реле, отсоединяем колодки.

Устанавливаем реле нива 2121 в обратной последовательности.
Так как все реле – однотипные, при выходе из строя одного из них можно временно подсоединить его колодку к другому реле. Например, при выходе из строя реле включения стартера его колодку можно подключить к реле обогрева стекла двери задка.
