Снятие и установка датчика положения коленчатого вала Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

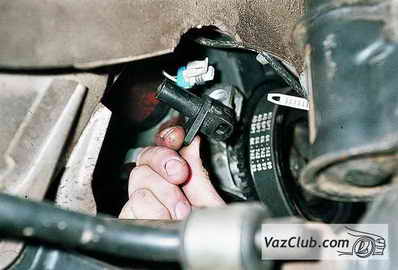

разъем датчика ваз 2110, ваз 2111, ваз 2112Выключив зажигание, отсоединяем разъем датчика.

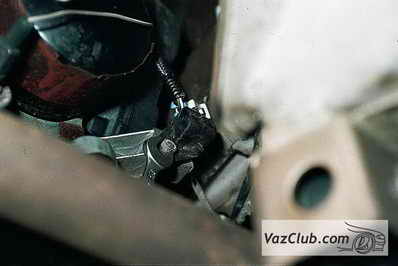

крепление датчикаКлючом "на 10" отворачиваем болт крепления датчика ваз 2110.

снимаем датчик из крышки насосаВынимаем датчик из кронштейна крышки масляного насоса.

Устанавливаем датчик в обратной последовательности.

Момент затяжки болта крепления 8–12 Н•м.

Датчик положения коленчатого вала

Установлен на крышке масляного насоса. Он выдает контроллеру информацию об угловом положении коленчатого вала ваз 2112 и моменте прохождения поршнями 1-го и 4-го цилиндров ВМТ.

Датчик – индуктивного типа, реагирует на прохождение зубьев задающего диска на шкиве привода генератора вблизи своего сердечника. Зубья расположены на диске с интервалом 6°. Для синхронизации с ВМТ два зуба из 60 срезаны, образуя впадину. При прохождении впадины мимо датчика ваз 2112 в нем генерируется так называемый "опорный" импульс синхронизации.

Установочный зазор между сердечником и зубьями должен находиться в пределах 1±0,2 мм.
