Разборка двигателя Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Перед тем как разбирать двигатель ваз 2113, ваз 2114, ваз 2115 автомобиля желательно его вымыть и слить масло с картера.
Этапы разборки двигателя

Снятие узлов и деталей системы подачи воздуха: 1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – дроссельный патрубок; 4 – уплотнительная прокладка; 5 – ресивер; 6 – выпускной патрубок системы охлаждения двигателя; 7 – хомуты крепления шлангов; 8 – подводящая труба насоса охлаждающей жидкости; 9 – шланги подогрева дроссельного патрубка; 10 – шланг впускной трубы

Выньте с дроссельного патрубка шланги 9 подачи и отвода тосола, а также сапун картера. Снимите дроссельный патрубок, раскрутив гайки крепления.

Отсоедините трубки подачи и слива бензина. Снимите вакуумный шланг, отсоединив его от патрубков и от датчика давления бензина.

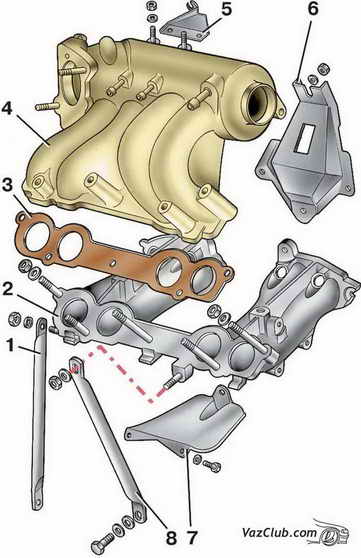

Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Снимите ресивер 4 и кронштейн топливопроводов, раскрутив гайку кронштейна 6 и гайки 2.

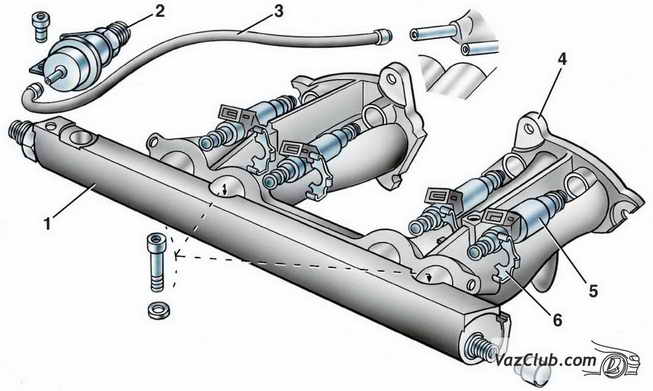

Снятие топливной рампы с форсунками: 1 – рампа форсунок; 2 – регулятор давления; 3 – вакуумный шланг; 4 – впускная труба; 5 – форсунка; 6 – защелка форсунки

Снимите рампу 1 форсунок с регулятором 2, раскрутив 2-а болта крепления.

Раскрутив гайки и болты, снимите кронштейны 1 и 8, после чего трубу с кронштейном 6 и экраном 7.

С левой стороны снимите провода, модуль зажигания и датчик детонации. Извлеките свечи зажигания, датчик температуры тосола и датчик давления масла ваз 2114. Из выпускного шланга охлаждающей рубашки выкрутите датчик температуры.

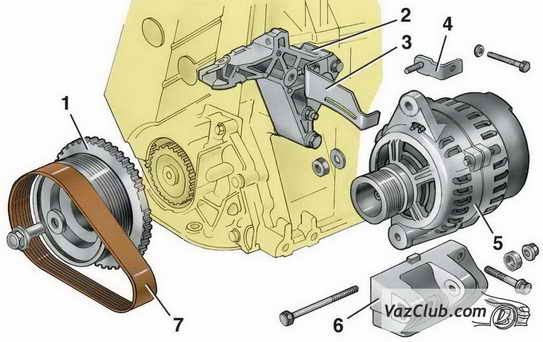

Снятие генератора: 1 – шкив привода генератора; 2 – кронштейн правой опоры подвески двигателя; 3 – установочная планка; 4 – натяжная планка; 5 – генератор; 6 – кронштейн крепления генератора; 7 – ремень привода генератора

Блокировка маховика

Снимите планку 4 и ремень 7 генератора. Снимите генератор. Заблокируйте маховик ваз 2113, раскрутите болт крепления шкива генератора и снимите шкив.

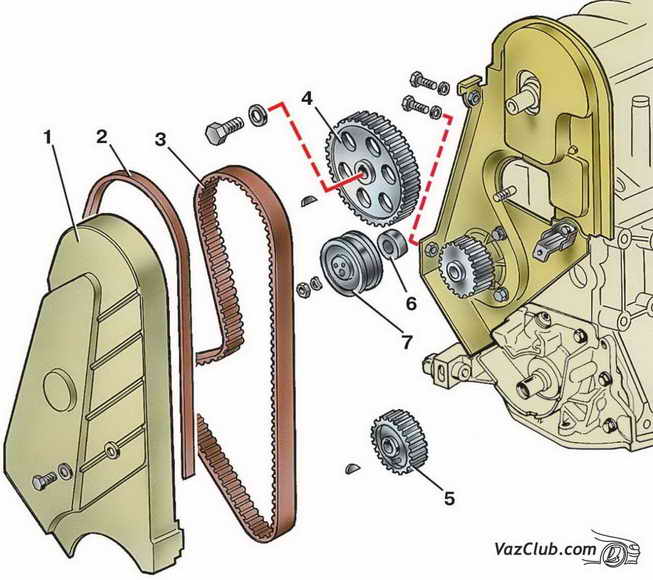

Снятие привода распределительного вала: 1 – передняя защитная крышка; 2 – резиновый уплотнитель; 3 – зубчатый ремень; 4 – шкив распределительного вала; 5 – зубчатый шкив коленчатого вала; 6 – дистанционная шайба; 7 – натяжной ролик

Снимите крышку 1 ремня. Раскрутите гайку механизма натяжения. Ослабьте и снимите зубчатый ремень 3. Снимите натяжной ролик 7 с шайбой 6.

Удерживая шкив 4 распределительного вала лада самара 2, ваз 2115, ваз 2114, ваз 2113 от проворачивания, раскрутите болт шкива, снимите шкив. Снимите зубчатый шкив 5 с вала.

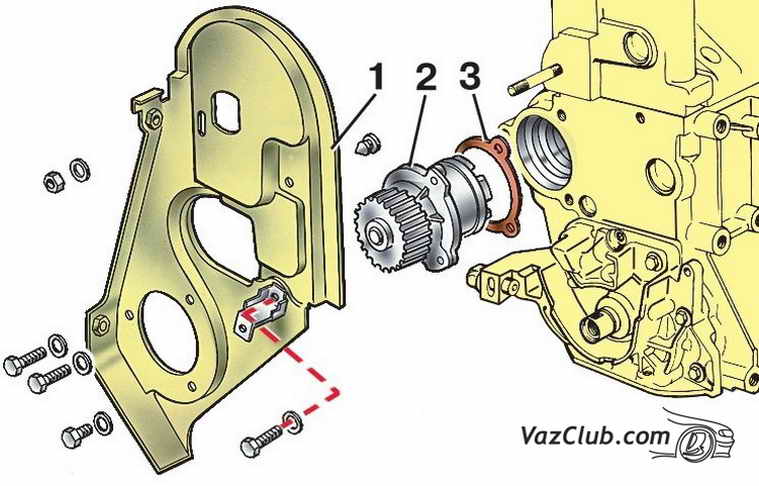

Снятие насоса охлаждающей жидкости: 1 – задняя защитная крышка зубчатого ремня; 2 – насос охлаждающей жидкости; 3 – прокладка

Раскрутите болты крепления насоса 2 тосола. Раскрутите болт и гайку крепления задней крышки 1 и снимите ее. Затем вытащите помпу с прокладкой 3.

Снимите выпускной коллектор, затем термостат, патрубок циркуляции тосола.

Снятие масляного фильтра приспособлением

Открутите масляный фильтр. Отсоедините и вытащите сапун. Выньте измерительный щуп уровня масла.

Снимите крышку головки цилиндров. Головка цилиндров ваз 2114, ваз 2115, ваз 2113, лада самара 2 снимается вместе с распредвалом.

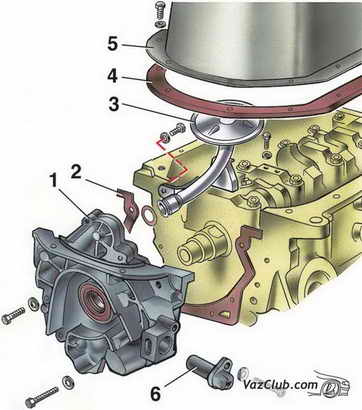

Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала

Затем снимите масляный картер 5 и масляный насос 1.

Для снятия поршневой группы необходимо раскрутить гайки шатунных болтов и снять крышку.

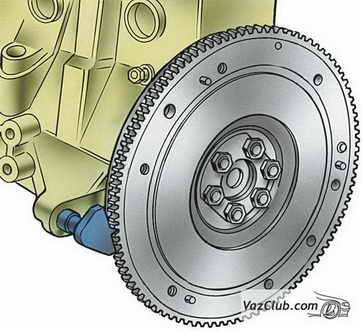

Блокировка маховика фиксатором

Заблокируйте маховик, раскрутите болты крепления, снимите маховик с коленчатого вала автомобиля лада самара 2.

Снимите крышки коренных подшипников вместе с нижними вкладышами. Вытащите коленчатый вал, а затем верхние вкладыши и упорные полукольца.
