Разборка регулятора давления тормозов

разборка регулятора давления тормозов ваз 2113, ваз 2114, ваз 2115

Привод регулятора давления: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С — отверстия

детали регулятора давления лада самара 2

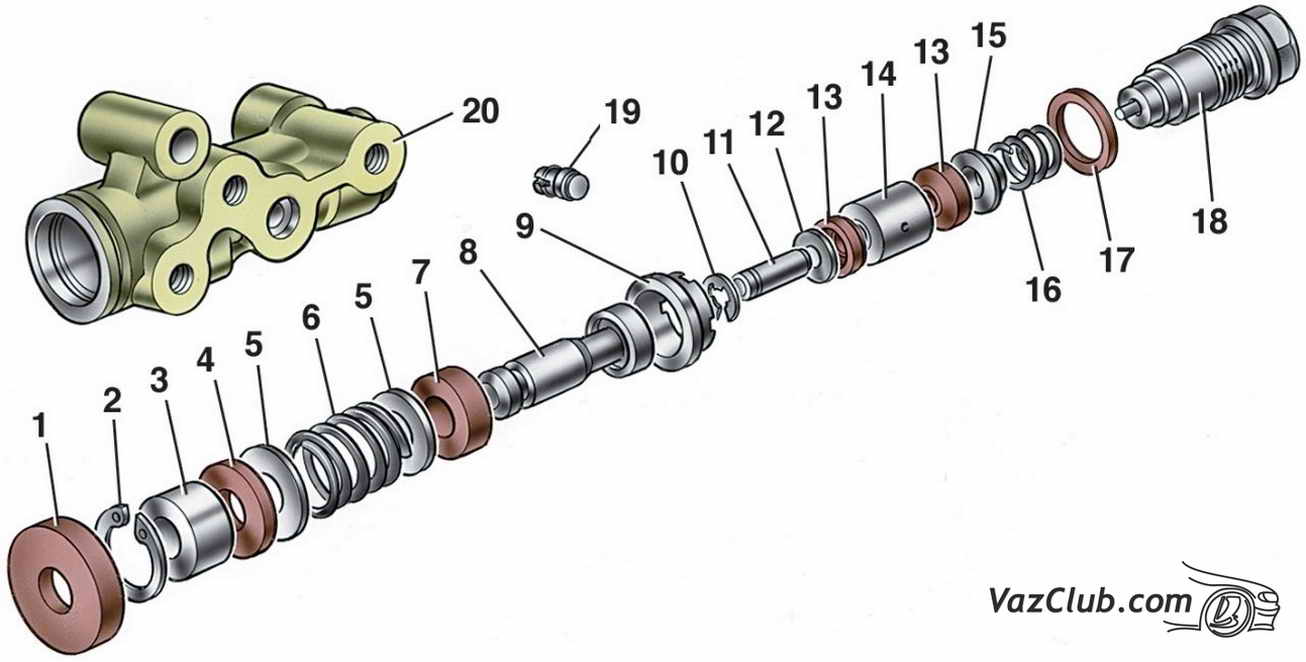

Детали регулятора давления: 1 – защитный колпачок; 2 – стопорное кольцо; 3 – втулка поршня; 4 – уплотнительное кольцо штока поршня; 5 – шайбы; 6 – пружина; 7 – уплотнительное кольцо головки поршня; 8 – поршень; 9 – втулка корпуса; 10 – стопорная шайба; 11 – толкатель; 12 – шайба; 13 – уплотнительные кольца толкателя; 14 – втулка толкателя; 15 – тарелка; 16 – пружина; 17 – прокладка пробки; 18 – пробка; 19 – заглушка; 20 – корпус регулятора давления

Отверните болты 16 и 2 крепления регулятора ваз 2114, ваз 2115, ваз 2113 и отсоедините его от кронштейна 9. Выверните пробку 18, снимите прокладку 17, выньте пружину 16 и опорную тарелку 15. Снимите защитный колпачок 1, нажмите на втулку 3 поршня, сдвинув ее внутрь корпуса. Удерживая втулку поршня в этом положении, снимите стопорное кольцо 2. Придерживайте втулку 3, пока за счет усилия пружины 6 она не выйдет из корпуса; снимите ее.
Выньте поршень 8 с уплотнителями 4 и 7, шайбами 5, пружиной 6. Выньте толкатель 11 с уплотнительными кольцами 13 втулкой 14 и шайбой 12. При необходимости, специальным съемником выньте из корпуса втулку 9.

Проверка деталей.

Промойте детали изопропиловым спиртом или тормозной жидкостью и внимательно осмотрите их. Поверхности деталейлада самара 2 не должны иметь повреждений и заметного износа.
Проверьте состояние и упругость пружины втулки толкателя. Ее длина в свободном состоянии должна быть 13,3 мм, под нагрузкой 13,7±1,5 Н (1,4±0,15 кгс) – 7,5 мм.
Поврежденные и изношенные детали, а также уплотнительные кольца замените новыми.
На стенде БС-137.000 проверьте герметичность клапана регулятора давления лада самара 2, завальцованного в пробке 18. Если он пропускает жидкость, замените пробку регулятора в сборе с клапаном.

Сборка регулятора давления тормозов

сборка регулятора давления тормозов

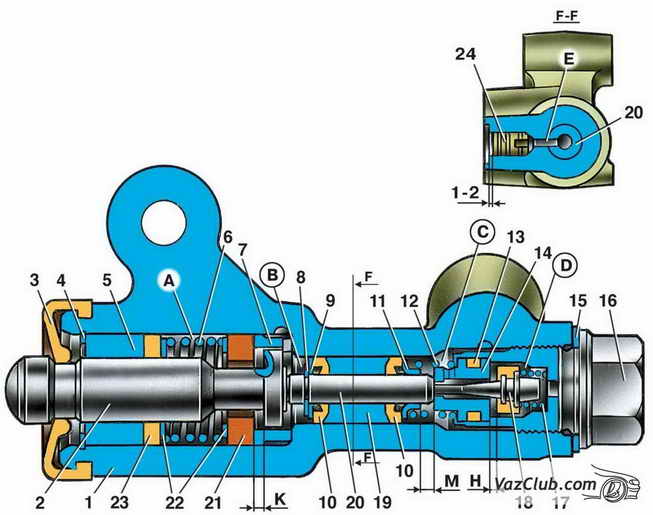

Регулятор давления: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D — камеры, соединенные с главным цилиндром; В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры

При сборке все детали смазывайте тормозной жидкостью. Установите втулку 7, если она была вынута. Соберите поршень 2 вместе с уплотнителями 21 и 23, шайбами 22, пружиной 6, втулкой 5 и вставьте в корпус 1 регулятора ваз 2114 ваз 2115. Нажмите на втулку 5, сдвинув ее внутрь корпуса, вставьте стопорное кольцо 4. Смажьте торец втулки 5 и выступающую часть поршня смазкой Дитор. Наденьте колпачок 3.
Соберите толкатель 20 вместе с шайбой 9, уплотнительными кольцами 10, втулкой 19, опорной тарелкой 11 и вставьте в корпус регулятора ваз 2113. Установите пружину 12, прокладку 15 и заверните пробку 16 моментом 39,2–49 Н·м (4–5 кгс·м).
Если была утеряна заглушка 24, установите новую так, чтобы она утопала в корпусе регулятора на 1–2 мм.
