Сборка коробки передач Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

ПОРЯДОК ВЫПОЛНЕНИЯ

запрессовка сальников в картеры

сборка коробки ваз 2108, ваз 2109, ваз 21099

установка подшипников на первичный и вторичный вал

1. Запрессуйте с помощью соответствующей оправки сальники в картеры сцепления и коробки передач лада спутник. Cмажьте рабочую кромку сальников смазкой Литол-24.

Предупреждение

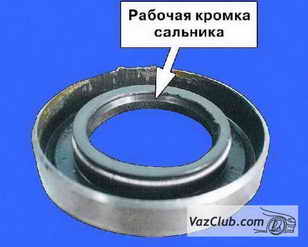

Сальники запрессовывайте рабочей кромкой внутрь коробки (металлической обоймой наружу).

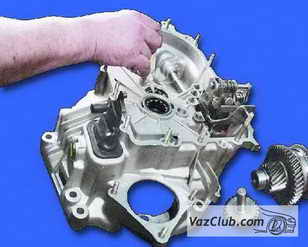

2. Запрессуйте передние подшипники первичного и вторичного валов в картер сцепления и смажьте их трансмиссионным маслом.
При сборке коробки передач Ваз 2109, Ваз 21099, Ваз 2108 смазывайте все детали тем же трансмиссионным маслом, которое потом будете заливать в коробку передач.

наружные кольца подшипников дифференциала

установка штока в коробку передач лада самара

рычаг коробки

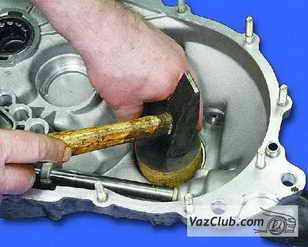

3. Запрессуйте наружные кольца подшипников дифференциала в картеры сцепления и коробки передач.
Подберите регулировочное кольцо требуемой толщины при замене одной из следующих деталей: картера сцепления или коробки передач, корпуса дифференциала или подшипников дифференциала.

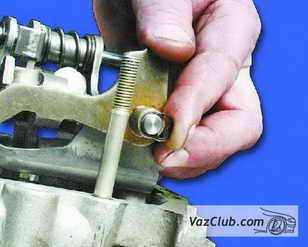

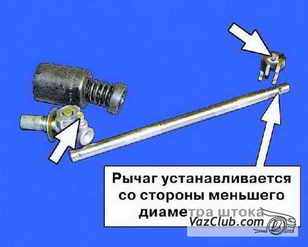

4. Вставьте в отверстие картера шток переключения передач. Затем установите
на шток рычаг.

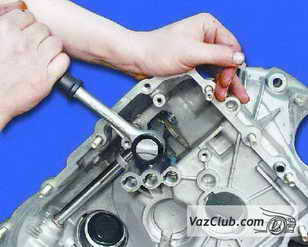

5. Нанесите клей ТБ-1234 на резьбу болта (предварительно обезжирив его) и заверните болт крепления рычага моментом 34,0 Н·м (3,4 кгс·м).

болты

установка защитного чехла на шток ваз 2108

кромка защитного чехла коробки ваз 2109

Примечание

Болты крепления рычага и шарнира на штоке имеют разную длину. Болт крепления рычага темного цвета (фосфотирован) имеет длину 19,5 мм, а болт крепления шарнира золотистого цвета (кадмированный) – 24 мм.

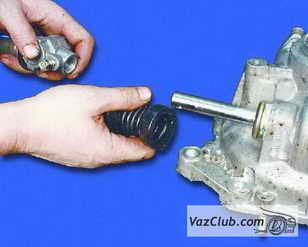

6. Установите на шток защитный чехол.

7. Надвиньте кромку защитного чехла по всему периметру на отбортовку.

установка шарнира

наносим клей на резьбу

сборка коробки передач ваз 21099

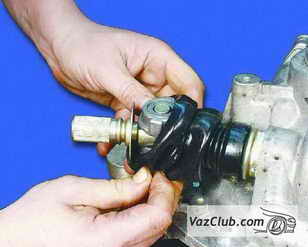

8. Установите шарнир на шток.

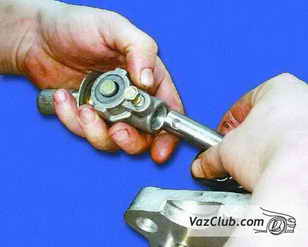

9. Нанесите клей ТБ-1234 на резьбу болта (предварительно обезжирив его) и заверните болт крепления шарнира моментом 19,0 Н·м (1,9 кгс·м).

10. Надвиньте кромку защитного чехла по всему периметру на фланец шарнира.

установка механизма переключения передач

этапы сборки коробки передач

вставка вала привода спидометра

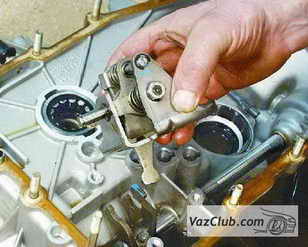

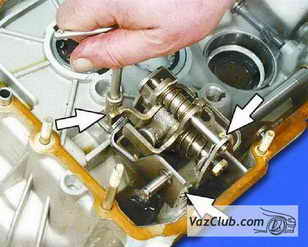

11. Установите механизм переключения передач так, чтобы рычаг механизма попал между лапок рычага штока.

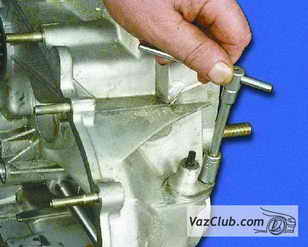

12. Заверните три болта крепления механизма переключения передач моментом 5–8,3 Н·м
(0,5–0,83 кгс·м).

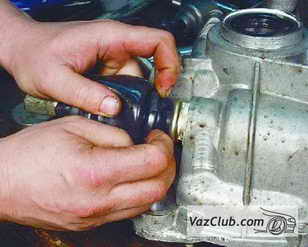

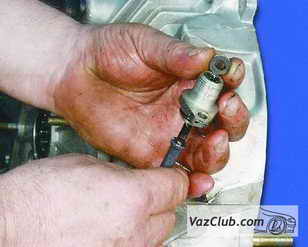

13. Вставьте вал привода спидометра в корпус. Затем установите уплотнительное кольцо.

привод спидометра в картере сцепления

установка дифференциала лада самара

вставка отправки в полуосевую шестерню дифференциала

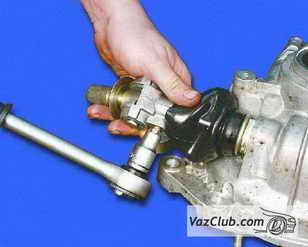

14. Вставьте привод спидометра в картер сцепления и закрутите гайку крепления моментом 4,5–7,2 Н·м (0,45–0,72 кгс·м).

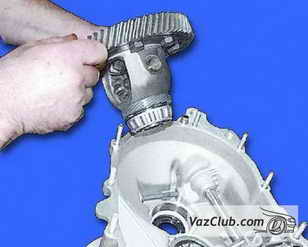

15. Установите дифференциал в картер сцепления.

16. Вставьте в полуосевую шестерню дифференциала оправку (можно использовать старый внутренний ШРУС).
Обязательно зафиксируйте полуосевую шестерню со стороны картера сцепления, чтобы шестерни не сместились со своих посадочных мест, иначе при установке валов привода могут возникнуть трудности.

зацепление шестерен

шестерня заднего хода

смазка втулок

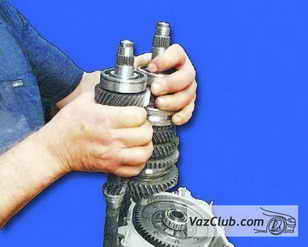

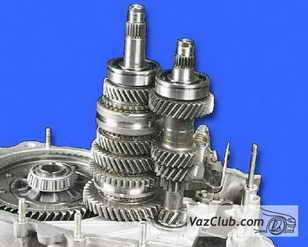

17. Введите шестерни первичного и вторичного валов в зацепление.

18. В таком положении установите валы в картер сцепления лада самара.

19. Смажьте втулку промежуточной шестерни заднего хода трансмиссионным маслом.

собираем коробку передач Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара

ось шестерни заднего хода

рычаг включения заднего хода

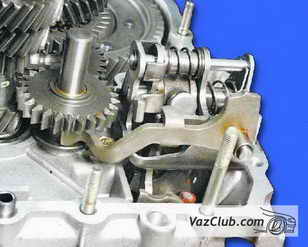

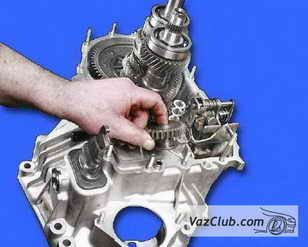

20. Установите промежуточную шестерню заднего хода в картер сцепления.

21. Вставьте ось промежуточной шестерни заднего хода.

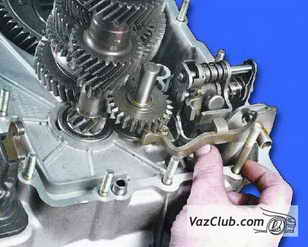

22. Установите рычаг включения заднего хода на ось механизма переключения передач.

расположение рычага

сборка коробки лада самара

коробка передач лада спутник

Примечание

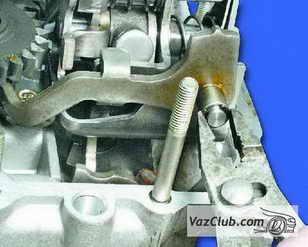

Конец рычага включения заднего хода должен располагаться в проточке промежуточной шестерни.

23. Установите стопорное кольцо.

Примечание

Если стопорное кольцо рычага включения заднего хода имеет люфт, сожмите концы кольца плоскогубцами.

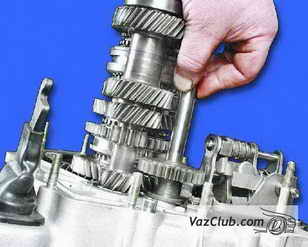

шток вилки пятой передачи 24. Установите шток вилки включения 5-ой передачи. Повернув его вокруг вертикальной оси, введите шток в зацепление с блокировочной скобой.

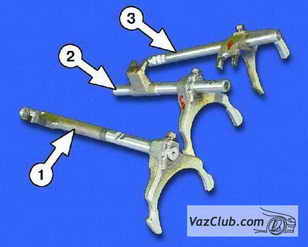

штоки с вилками включения передач

1 – шток с вилкой включения 5-ой передачи лада самара
2 – шток с вилкой включения 3-ей и 4-ой передач
3 – шток с вилкой включения 1-ой и 2-ой передач

установка вилки в проточку муфты

опускам шток

установка вилки первой и второй передачи

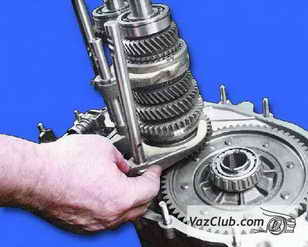

25. Установите вилку переключения 3-ей и 4-ой передач на шток и сдвиньте ее головке штока. Вставьте вилку в проточку муфты синхронизатора 3-ей и 4-ой передач ваз 2108, ваз 2109, ваз 21099.

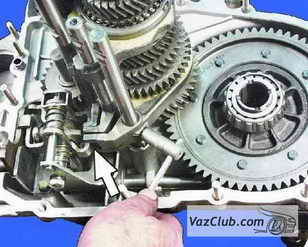

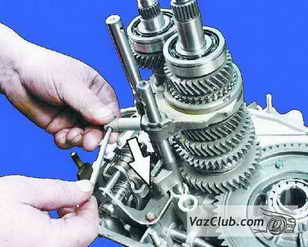

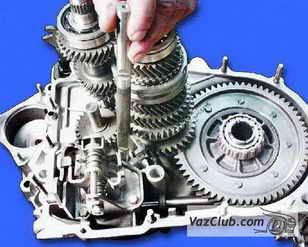

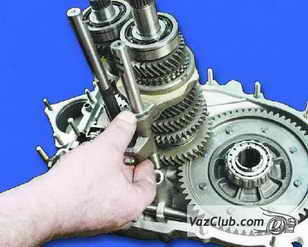

26. Опустите шток в отверстие картера и поверните его, при этом введя головку штока в зацепление с рычагом переключения передач. Заверните болт крепления вилки на штоке моментом 12,0–18,0 Н·м (1,2–1,8 кгс·м).

27. Установите вилку переключения 1-ой и 2-ой передач на шток и сдвиньте ее головке штока. Вставьте вилку в проточку муфты синхронизатора 1-ой и 2-ой передач.

отпускаем шток в отверстие картера

устанавливаем магнит в коробку

уплотнительная прокладка

28. Опустите шток в отверстие картера, поверните его, введя головку вилки в зацепление с блокировочной скобой. Заверните болт крепления вилки на штоке моментом
12,0–18,0 Н·м (1,2–1,8 кгс·м).

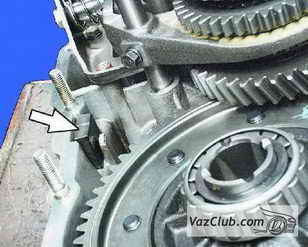

29. Очистите магнит от металлических частиц и вставьте его в картер.

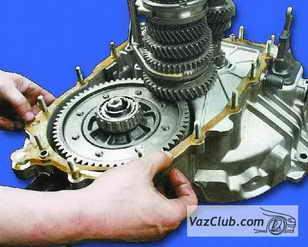

30. Установите уплотнительную прокладку.

Примечание

Порваные и сильно обжатые уплотнительные прокладки замените. Перед установкой рекомендуется смазывать прокладки тонким слоем смазки Литол-24, чтобы они не смещались во время сборки.

установка картеров сцепления

смазка деталей коробки

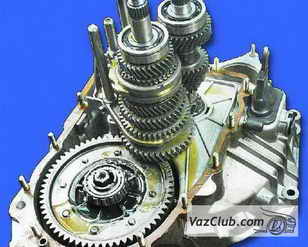

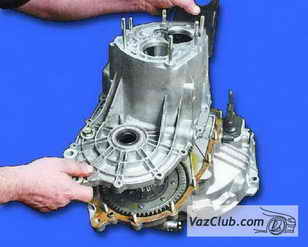

31. Установите картер коробки передач на картер сцепления ваз 21099.

32. Обильно смажьте трансмиссионным маслом детали коробки передач.

гайки картера

кольца задних подшипников валов

пластина подшипников

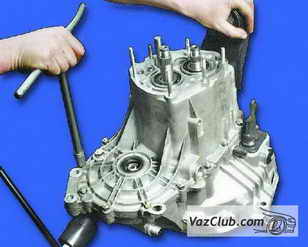

33. Заверните моментом
16,0–26,0 Н·м (1,6–2,6 кгс·м) гайки крепления картеров.

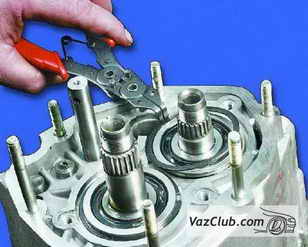

34. Установите стопорные кольца на задние подшипники валов.

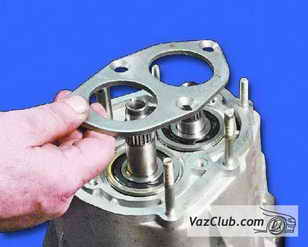

35. Установите пластину крепления подшипников.

винты крепления пластины

фиксатор передачи заднего хода

устанвока шариков с пружинами

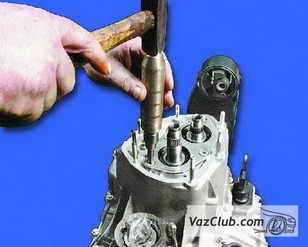

36. Заверните четыре винта крепления пластины. Затем затяните их с помощью ударной отвертки.

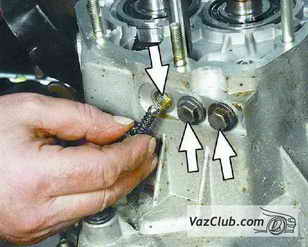

37. Вставьте шарик с пружиной фиксатора
передачи заднего хода ваз 2109 и заверните пробку моментом 29,0–45,0 Н·м (2,9–4,5 кгс·м). Вверните выключатель света заднего хода моментом
29,0–46,0 Н·м (2,9–4,6 кгс·м).

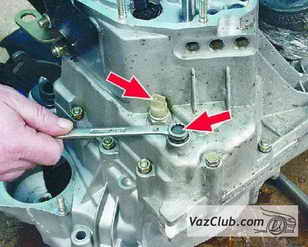

38. Установите шарики с пружинами фиксаторов передач и заверните пробки моментом 29,0–45,0 Н·м
(2,9–4,5 кгс·м).

опора силового агрегата ваз 2109 ваз 21099

болты крепления опоры

упорная шайба

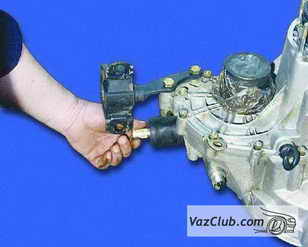

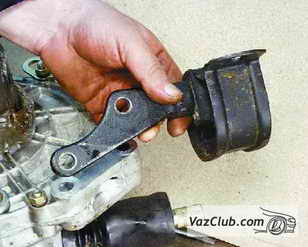

39. Установите заднюю опору силового агрегата.

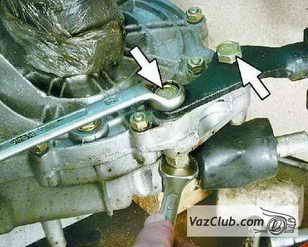

40. Заверните два болта крепления опоры моментом 62,0–100,0 Н·м (6,2–10,0 кгс·м).

41. Установите упорную шайбу.

установка шестерни пятой передачи на первичный вал коробки ваз 2108

игорльчатый подшипник

дистанционное кольцо

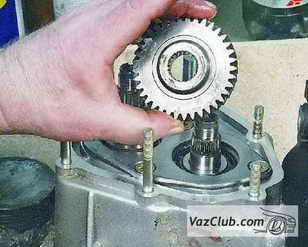

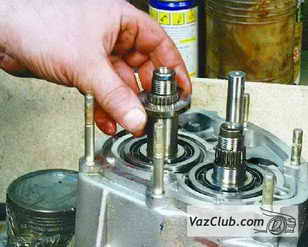

42. Установите шестерню 5–ой передачи на
первичный вал ваз 2108.

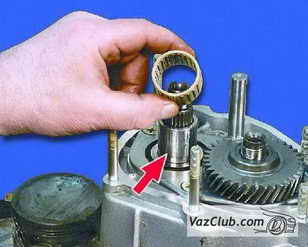

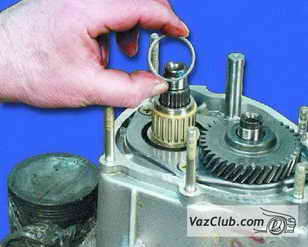

43. Установите на
вторичный вал втулку до упора, а затем игольчатый подшипник. Смажьте подшипник трансмиссионным маслом.

44. Установите дистанционное кольцо.

посадка шестерни на вторичный вал

синхронизатор пятой передачи

блокирующее кольцо синхронизатора

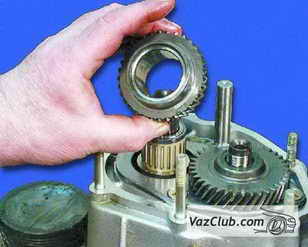

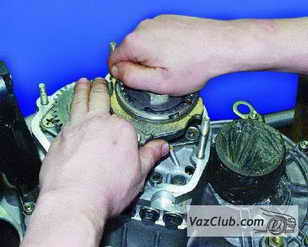

45. Установите на вторичный вал шестерню 5–ой передачи.

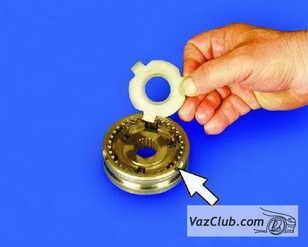

46. Вставьте в
синхронизатор 5–й передачи упорную пластину со стороны выступов на муфте.

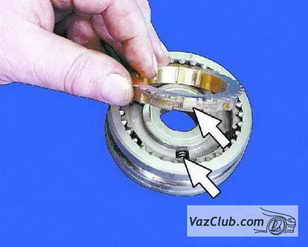

47. С другой стороны синхронизатора вставьте блокирующее кольцо так, чтобы малые выступы кольца были расположен напротив пазов с фиксаторами ступицы синхронизатора.

вилка включения передач лада самара

напрессовка синхронизатора на вал

включаем передачи

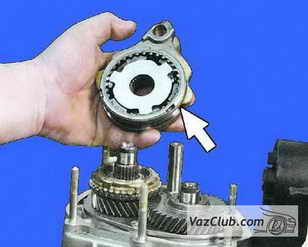

48. Вставьте вилку включения в проточку муфты синхронизатора.

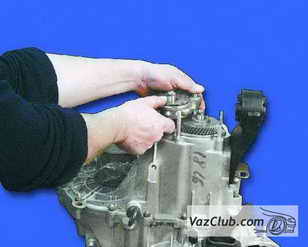

49. Установите одновременно синхронизатор на вторичный вал и вилку на шток, придерживая снизу блокирующее кольцо. Напрессуйте синхронизатор на вал, прикладывая усилие к ступице.

50. Включите 3–ю или 4–ю передачу.

сдвигаем муфту включив пятую передачу

гайки вторичного и первичного вала

фиксация гаек

51. Включите 5–ю передачу, сдвинув муфту синхронизатора вниз.

52. Заверните гайки первичного и вторичного валов моментом 123,0–150,0 Н·м (12,3–15,0 кгс·м).

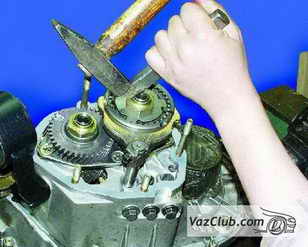

53. Зафиксируйте гайки на валах, закернив их.

крепление вилки на штоке

сборка коробки

болт кронштейна

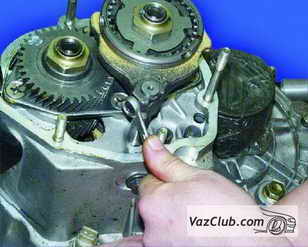

54. Заверните болт
крепления вилки на штоке моментом 12,0–18,0 Н·м
(1,2–1,8 кгс·м).

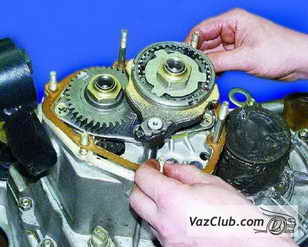

55. Установите уплотнительную прокладку.

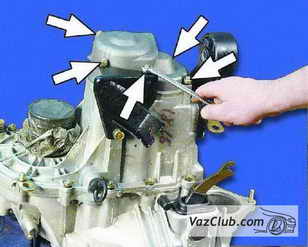

56. Установите заднюю крышку с кронштейном и закрутите гайки крепления моментом 16,0–26,0 Н·м
(1,6–2,6 кгс·м), а также болт крепления кронштейна.
