Коробка передач и дифференциал Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара



коробка

Коробка передач (вид справа):

1 - кронштейн троса привода сцепления
2 - указатель (щуп) уровня масла
3 - картер сцеsпления
4 - вилка выключения сцепления
5 - первичный вал
6 - подшипник выключения сцепления
7 - сальник вала привода колес
8 - защитный чехол штока механизма переключения передач
9 - задняя опора силового агрегата
10 - привод спидометра



дифференциал

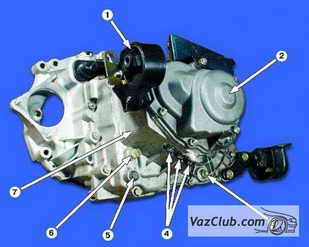

Коробка передач (вид слева):

1 - левая опора силового агрегата
2 - задняя крышка картера коробки передач
3 - сливная пробка
4 - пробки фиксаторов передач
5 - пробка фиксатора передачи заднего хода
6 - выключатель света заднего хода
7 - картер коробки передач



детали передачи ваз 2108, ваз 2109, ваз 21099

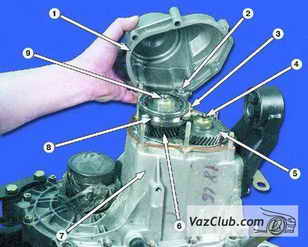

Детали пятой передачи:

1 - задняя крышка картера коробки передач лада самара
2 - шток вилки включения пятой передачи
3 - вилка включения пятой передачи
4 - вторичный вал
5 - ведущая шестерня пятой передачи
6 - ведомая шестерня пятой передачи
7 - картер коробки передач
8 - синхронизатор пятой передачи
9 - первичный вал



детали коробки и дифференциала

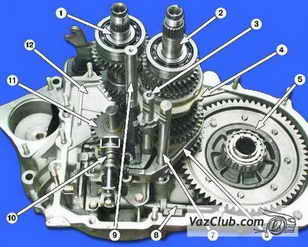

Основные узлы и детали коробки передач и дифференциала:

1 - первичный вал
2 - вторичный вал
3 - шток вилки переключения третьей и четвертой передач
4 - вилка переключения третьей и четвертой передач
5 - дифференциал
6 - вилка переключения первой и второй передач
7 - шток вилки переключения первой и второй передач
8 - шток переключения передач
9 - шток вилки переключения пятой передачи
10 - механизм переключения передач
11 - промежуточная шестерня заднего хода
12 - картер сцепления



коробка передач вид снизу

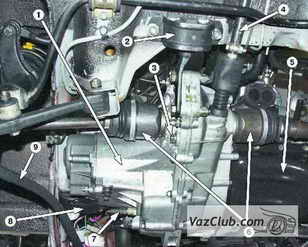

Коробка передач (вид снизу):

1 - коробка передач
2 - задняя опора силового агрегата
3 - маслосливная пробка
4 - тяга привода переключения передач
5 - двигатель
6 - внутренние ШРУСы
7 - выключатель света заднего хода
8 - левая опора силового агрегата
9 - растяжка
