Снятие и установка регулятора давления топлива Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на холодном двигателе ваз 2131.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

регулятор топлива Отсоединяем вакуумный шланг регулятора давления топлива от ресивера ваз 2131.

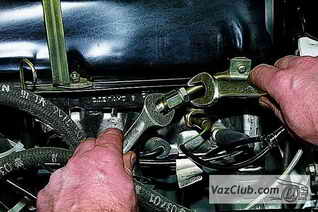

снятие топливного регулятора ваз 2121 Ключом «на 17» отворачиваем гайку сливной трубки, постепенно стравливая давление. Удерживаем штуцер шланга ключом той же размерности.

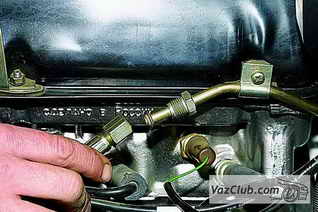

шланг к регулятору Соединение шланга и трубки уплотнено резиновым кольцом.

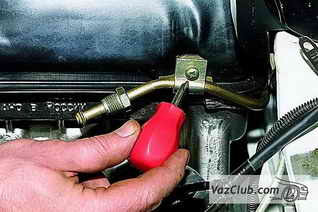

планка прижимная Крестообразной отверткой отворачиваем винт прижимной планки...

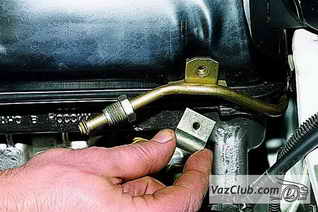

установка планки ...и снимаем ее.

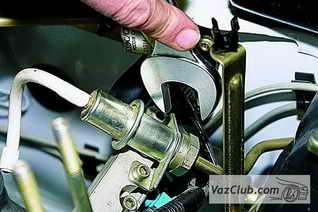

крепление трубки Ключом «на 24» ослабляем гайку крепления сливной трубки к регулятору давления.

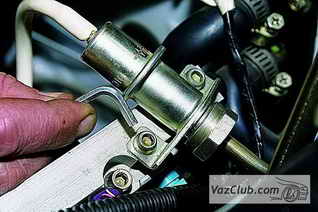

установка топливного регулятора Шестигранником «на 5» отворачиваем два винта крепления регулятора давления топлива к рампе нива 2121.

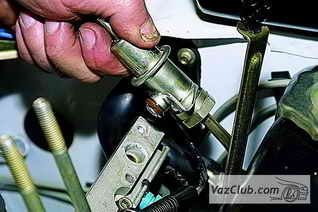

топливная рампа ваз 2131 Отделяем регулятор от рампы...

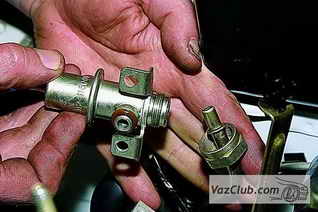

...и, отвернув гайку, снимаем его.

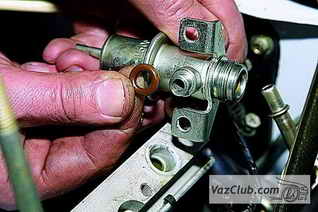

рампа и регулятор Соединение рампы с регулятором уплотнено резиновым кольцом.

На фото 6–10 ресивер снят для наглядности.

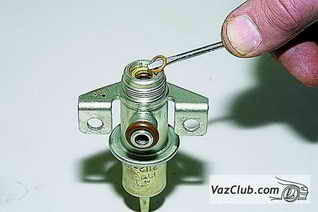

уплотнительное кольцо Соединение регулятора давления топлива нива 2131 с трубкой уплотнено резиновым кольцом.

Устанавливаем регулятор ваз 2121 в обратной последовательности. При необходимости меняем уплотнительные кольца и смазываем их моторным маслом. Момент затяжки винтов крепления регулятора – 8–11 Н.м, а гайки крепления сливной трубки – 20–34 Н.м.
