Снятие и установка верхнего рычага Нива 2121, Ваз 2131, Лада 4х4

Вывешиваем и снимаем переднее колесо. Отсоединяем от рычага верхнюю шаровую опору нива 2121 (см. Снятие верхней шаровой опоры).

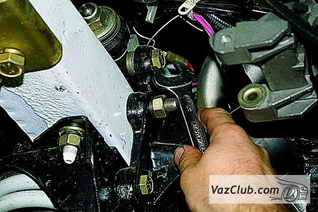

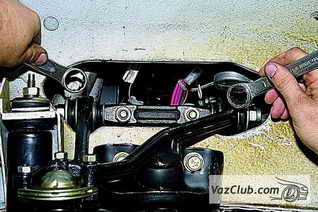

Головкой «на 19» отворачиваем гайки двух болтов крепления рычага к кронштейну поперечины.

Болты от проворачивания удерживаем ключом той же размерности (генератор для наглядности снят).

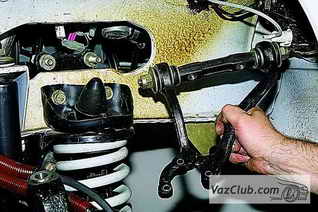

Снимаем рычаг в сборе с осью.

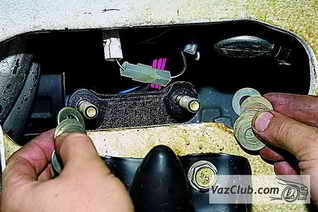

На болтах между осью и кронштейном поперечины установлены шайбы для регулировки углов продольного наклона оси поворота и развала передних колес.

Зажав ось рычага нива 2131 в тиски,…

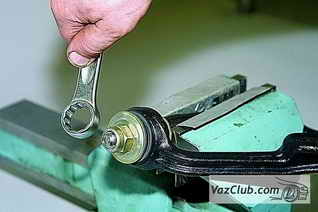

…ключом «на 22» отворачиваем две гайки оси.

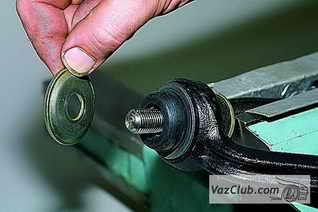

Снимаем упорную шайбу.

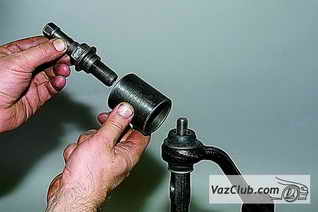

Для выпрессовки сайлент-блоков устанавливаем на рычаг съемник так, чтобы…

…его чашка опиралась на торец проушины рычага, а болт съемника внутренней резьбой наворачиваем на ось.

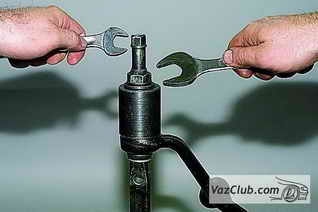

Затягивая гайку болта съемника (при этом удерживаем болт от проворачивания),…

...выпрессовываем сайлент-блок из рычага.

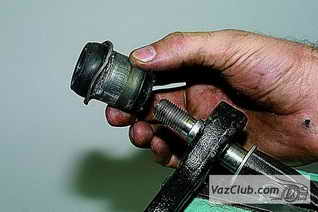

Сняв сайлент-блок с оси, устанавливаем ее в проушины рычага и съемником выпрессовываем второй сайлент-блок ваз 2121.
При отсутствии съемника,…

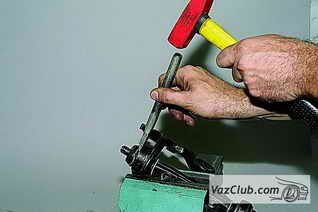

…поддевая зубилом наружную втулку сайлент-блока,...

…выпрессовываем его.

Для установки новых сайлент-блоков…

…чашечным съемником запрессовываем один сайлент-блок в проушину рычага.

Перед запрессовкой второго сайлент-блока зажимаем рычаг ваз 2131 в тиски, вставляем ось с упорными шайбами в проушины рычага и навинчиваем на ось гайку со стороны запрессованного сайлент-блока. Вставляем в отверстие проушины второй сайлент-блок.

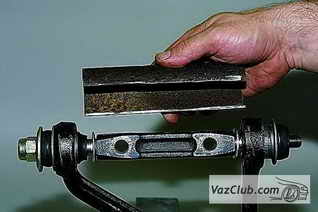

В распор между проушинами рычага вставляем оправку, изготовленную из подходящего отрезка трубы (длиной 160 мм, внутренним диаметром 42 мм, шириной прорези 32 мм).

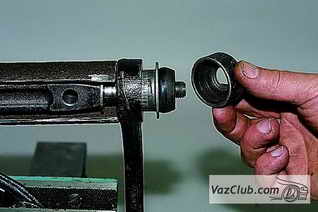

Упираем чашку съемника в торец наружной втулки сайлент-блока.

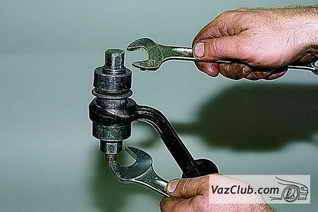

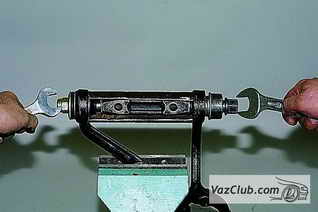

Наворачивая болт съемника на ось рычага, запрессовываем сайлент-блок.

При отсутствии съемника опираем торец проушины рычага нива 2121 на губки тисков.

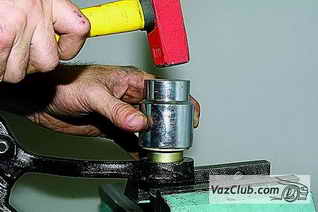

Запрессовываем сайлент-блок инструментальной головкой подходящего размера (отрезком трубы).

Устанавливаем рычаг нива 2131 в обратной последовательности.

Гайки крепления сайлент-блоков на оси окончательно затягиваем в положении «автомобиль на колесах»
