Устройство карбюратора Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

дозирующая система карбюратора

Схема главной дозирующей системы карбюратора ваз 2104, ваз 2105, ваз 2107 и эконостата (распылитель эконостата находится во второй камере карбюратора. На схеме он условно показан в первой камере): 1 — эмульсионный жиклер эконостата; 2 — эмульсионный канал эконостата; 3 — воздушный жиклер главной дозирующей системы; 4 —воздушный жиклер эконостата; 5 — топливный жиклер эконостата; 6 — игольчатый клапан; 7 — ось поплавка; 8 — шарик запорной иглы; 9 — поплавок; 10 — поплавковая камера; 11 — главный топливный жиклер; 12 — эмульсионный колодец; 13 — эмульсионная трубка; 14 — ось дроссельной заслонки первой камеры; 15 — канавка золотника; 16 — золотник; 17 — большой диффузор; 18 — малый диффузор; 19 – распылитель

система холостого хода карбюратора ваз 2105, ваз 2107, ваз 2104

Схема системы холостого хода карбюратора ваз 2104, ваз 2105, ваз 2107: 1 — корпус дроссельных заслонок; 2 — дроссельная заслонка первой камеры; 3 — отверстия переходных режимов; 4 — регулируемое отверстие; 5 — канал подвода воздуха; 6 – игла экономайзера; 7 — корпус экономайзера принудительного холостого хода; 8 — крышка экономайзера; 9 — шланг, соединяющий экономайзер с пневмоклапаном; 10 — регулировочный винт количества смеси; 11 — регулировочный винт состава (качества) смеси; 12 — эмульсионный канал системы холостого хода; 13 — крышка корпуса карбюратора; 14 — воздушная заслонка; 15 — воздушный жиклер системы холостого хода; 16 — топливный жиклер системы холостого хода; 17 — топливный канал системы холостого хода; 18 — эмульсионный колодец; 19 — пневмоклапан; 20 — шланг, идущий к впускной трубе

дроссельные заслонки карбюратора

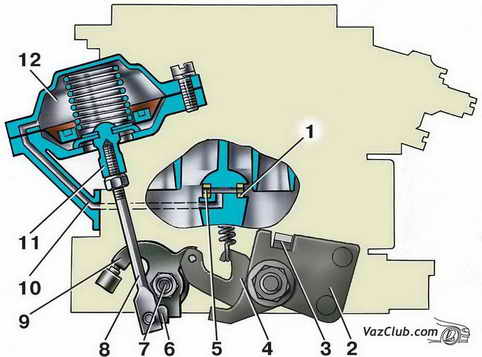

Схема привода дроссельных заслонок карбюратора лада классика: 1 — жиклер пневмопривода, расположенный в диффузоре первой камеры; 2 — рычаг привода дроссельных заслонок; 3 — рычаг, жестко связанный с осью дроссельной заслонки первой камеры; 4 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 5 — жиклер пневмопривода, расположенный в диффузоре второй камеры; 6 — рычаг, связанный с рычагом 9 через пружину; 7 — ось дроссельной заслонки второй камеры; 8 — шток пневмопривода; 9 — рычаг управления дроссельной заслонкой второй камеры; 10 — канал подвода разрежения в пневмопривод; 11 — втулка штока; 12 — пневмопривод дроссельной заслонки второй камеры

пусковое устройство карбюратора

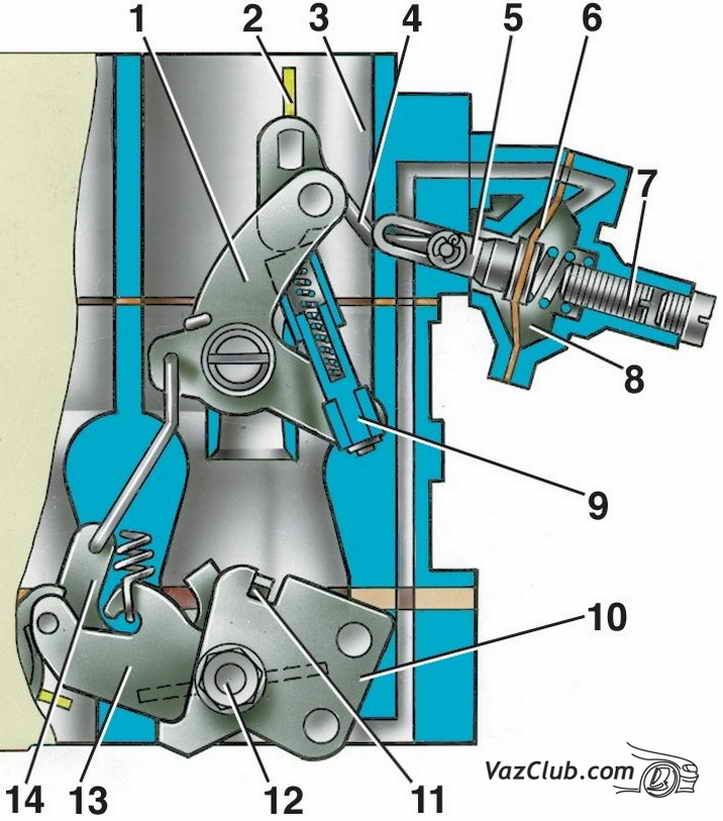

Схема пускового устройства карбюратора ваз 2104, ваз 2105, ваз 2107: 1 — рычаг управления воздушной заслонкой; 2 – воздушная заслонка; 3 — воздушный патрубок первой камеры; 4 — тяга; 5 — шток пускового устройства; 6 — диафрагма; 7 — регулировочный винт; 8 — полость, сообщающаяся с задроссельным пространством; 9 — телескопическая тяга; 10 — рычаг привода дроссельных заслонок; 11 — сектор (усик); 12 —ось дроссельной заслонки первой камеры; 13 —рычаг на оси дроссельной заслонки первой камеры; 14 — рычаг, связанный с воздушной заслонкой

ускорительный насос карбюратора ваз 2104, ваз 2105, ваз 2107

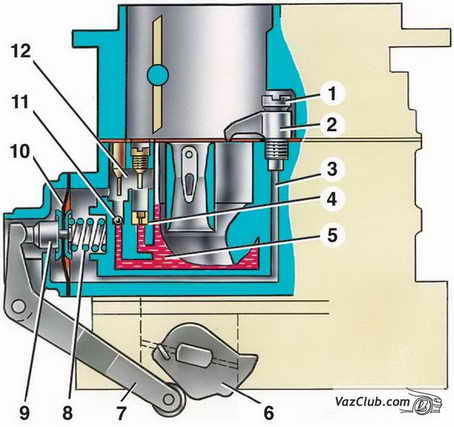

Схема ускорительного насоса карбюратора ваз 2104: 1 — винт-клапан;
2 — распылитепь; 3 — топливный канал; 4 — перепускной жиклер; 5 — поплавковая камера; 6 — сектор привода ускорительного насоса;7 — рычаг привода; 8 — возвратная пружина; 9 — чашка диафрагмы; 10 — диафрагма насоса; 11 — впускной шариковый клапан; 12 — камера паров насоса

На автомобиле ВАЗ-2107 устанавливается карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру, две главные дозирующие системы, обогатительное устройство (эконостат) с пневмоприводом, систему отсоса картерных газов за дроссельную заслонку, патрубок для подачи разрежения к вакуумному регулятору опережения зажигания распределителя зажигания, автономную систему холостого хода с зкономайзером принудительного холостого хода с электронным управлением по частоте вращения коленчатого вала двигателя. Открытие дроссельной заслонки первой камеры осуществляется от педали привода управления карбюратором в салоне автомобиля, а заслонки второй камеры от пневматического привода. Воздушная заслонка имеет диафрагменное пусковое устройство для запуска холодного двигателя. Ускорительный насос диафрагменного типа, с механическим приводом, подает топливо в первую камеру.
Карбюратор крепится на четыре шпильки впускного трубопровода.
Тарировочные данные карбюратора.

регулировка холостого хода двигателя

Регулировка холостого хода двигателя

ПРИМЕЧАНИЕ
На заводе устанавливаются втулки синего цвета, а на станциях технического обслуживания — красные.

карбюратор ваз 2107

Винты регулировки системы холостого хода карбюратора ваз 2105: 1 — винт количества смеси; 2 — винт качества смеси

Регулировка холостого хода двигателя ваз 2104, ваз 2105, ваз 2107 осуществляется винтом 2, определяющим состав смеси, и винтом 1, управляющим количеством смеси. Чтобы владелец автомобиля не нарушал заводской регулировки, на винты напрессованы ограничительные пластмассовые втулки, позволяющие поворачивать винты только на пол-оборота.
Если со втулками не удается отрегулировать содержание СО в отработавших газах, то вывертывая винты, сломайте головки втулок, выверните винты, снимите с них втулки и снова заверните винты в карбюратор.
Регулировка холостого хода ваз 2107 проводится на прогретом двигателе (температура охлаждающей жидкости 90–95°С и масла 75–90°С) с отрегулированными зазорами в механизме газораспределения и с правильно отрегулированным углом опережения зажигания.

Регулировку проводите в следующем порядке:

— винтом 1 установите по тахометру стенда частоту вращения коленчатого вала 820–900 мин-1,
— винтом 2 добейтесь концентрации* СО в отработавших газах в пределах 0,5–1,2% при данном положении винта 1;
— винтом 1 восстановите частоту вращения коленчатого вала до 820–900 мин-1,
— при необходимости винтом 2 восстановите концентрацию СО до 0,5 –1,2%;

регулировка карбюратора lada riva

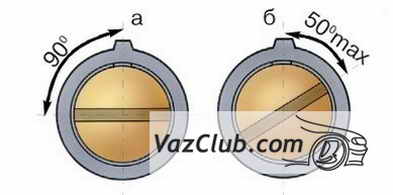

Установка ограничительных втулок на винты регулировки системы холостого хода карбюратора: а — на винт количества смеси; б — на винт качества смеси

— напрессуйте на винты ограничительные пластмассовые втулки ваз 2105, ориентируя шлицы втулок относительно установочных выступов.

Установка уровня топлива в поплавковой камере

карбюратор ваз 2104, ваз 2105, ваз 2107

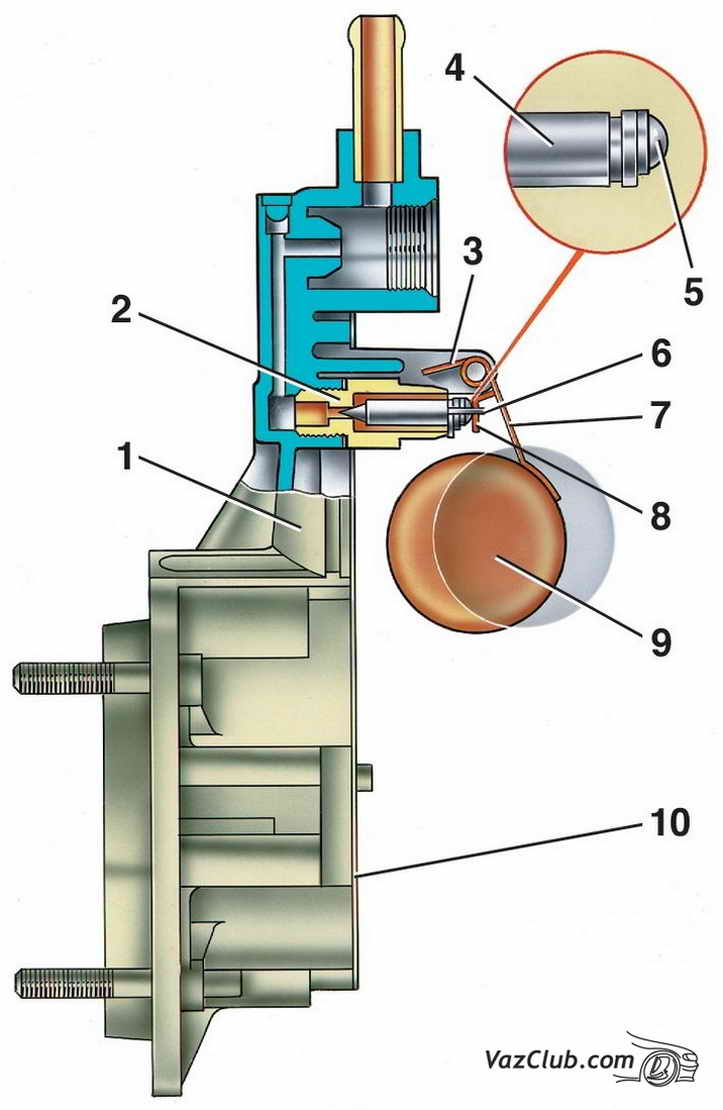

Установка уровня топлива в поплавковой камере карбюратора: 1 — крышка карбюратора; 2 — седло игольчатого клапана;
3 — упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 — оттяжная вилка иглы клапана; 7 — кронштейн поплавка; 8 — язычок; 9 — поплавок; 10 — прокладка

Необходимый для нормальной работы карбюратора ваз 2107 уровень топлива обеспечивает правильная установка исправных элементов запорного устройства.
Расстояние между поплавком и прокладкой 10, прилегающей к крышке карбюратора ваз 2104 (размер А), должно составлять 6,5±0,25 мм; регулируется этот размер подгибанием язычка 8. При этом опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь зазубрин и вмятин.
Контроль производите калибром 67.8151.9505. Крышку карбюратора держите вертикально так, чтобы язычок 8 поплавка слегка касался шарика 5 игольчатого клапана 4, не утапливая его.
Величину 8±0,25 мм максимального хода поплавка регулируйте подгибанием упора 3. Оттяжная вилка 6 иглы клапана не должна препятствовать свободному перемещению поплавка.
При установке крышки карбюратора проверьте, не задевает ли поплавок за стенки поплавковой камеры.

ПРИМЕЧАНИЕ
Проверять установку поплавка следует всегда при замене поплавка или игольчатого клапана; в последнем случае необходимо заменить также уплотнительную прокладку клапана.
