Снятие и установка переднего фонаря Нива 2121, Ваз 2131, Лада 4х4

Для замены ламп нива 2121…

передний фонарь нива 2121, нива 2131…шлицевой отверткой отворачиваем два винта крепления рассеивателя…

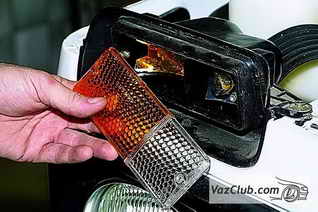

разборка фонаря…и снимаем рассеиватель.

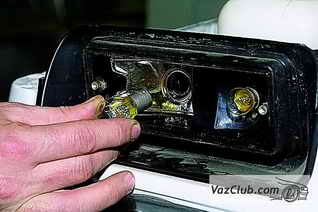

сборка фонаря нива 2131Слегка нажимаем на лампу, поворачиваем ее против часовой стрелки и вынимаем.

Для снятия фонаря…

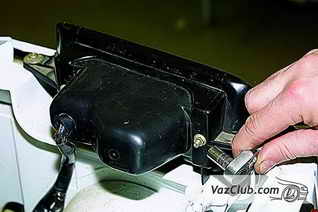

крепление фары niva 4x4...головкой «на 8» отворачиваем две гайки крепления фонаря к пластиковому кронштейну.

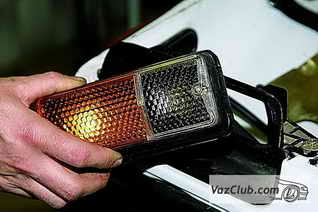

снятие фонаря ваз 2121Вытягиваем фонарь на себя.

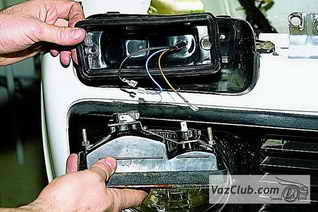

Отводим пластиковый чехол. Пометив провода, отсоединяем их…

установка фонаря…и снимаем фонарь.

Для снятия фонаря нива 2131 в сборе с кронштейном…

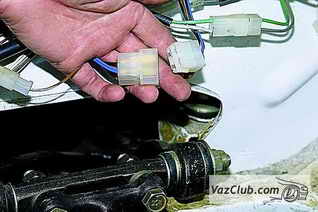

фонарь с кронштейном...отсоединяем колодку проводов фонаря в моторном отсеке.

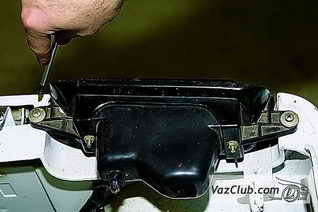

крепление фонаряКрестообразной отверткой отворачиваем два самореза крепления кронштейна фонаря к кузову…

установка фонаря…и снимаем фонарь в сборе с кронштейном.

Устанавливаем фонарь ваз 2121 в обратной последовательности.
