Снятие и установка плафонов и выключателей освещения салона Нива 2121, Ваз 2131, Лада 4х4

Отсоединяем «минусовой» провод аккумуляторной батареи.

плафоны салона нива 2121, нива 2131Поддеваем отверткой плафон правой стойки и вынимаем его.

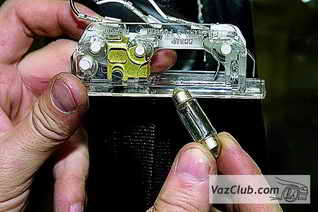

лампа салона ваз 2121, ваз 2131Вынимаем лампу ваз 2131.

Для замены плафона…

замена лампы плафона…отсоединяем провода.

Устанавливаем лампу и плафон в обратной последовательности.
Аналогично снимаем левый плафон ваз 2121.
Для снятия выключателя освещения салона…

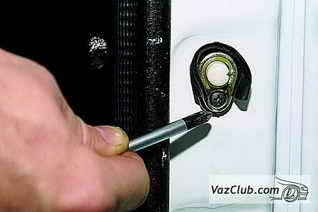

саморезы крепления…крестообразной отверткой отворачиваем саморез…

…и отводим выключатель.

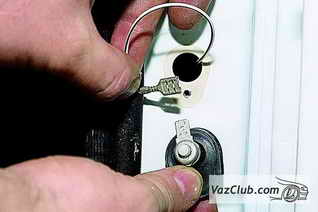

выключатель освещенияОтсоединив провод, снимаем выключатель освещения салона ваз 2121.

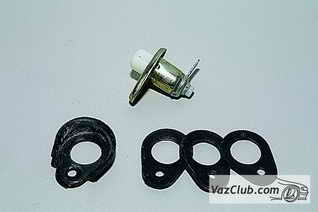

прокладкиПод выключателем установлены уплотнительная и регулировочные прокладки.

При установке выключателя, подбирая количество прокладок, добиваемся того, чтобы при закрытой двери плафоны освещения салона нива 2121 гасли.
