Замена рулевой средней тяги Нива, Ваз 2121 и 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

средняя тяга нива 2121, нива 2131 Пассатижами вынимаем шплинт…

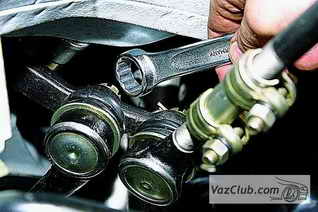

снятие и установка тяги niva 4x4 …и ключом «на 22» отворачиваем гайку крепления средней тяги к маятниковому рычагу.

выпрессовка пальца тяги Вильчатым съемником выпрессовываем шаровой палец средней тяги из отверстия маятникового рычага нива 2131.

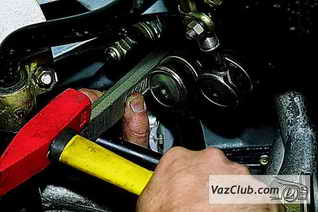

маятниковый рычаг Палец также можно выпрессовать, нанеся снизу (вблизи шарнира) резкий удар зубилом с притупленным концом по маятниковому рычагу.

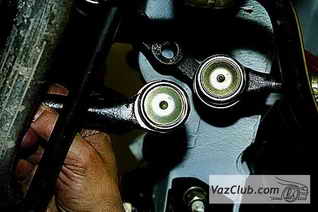

замена тяги Вынимаем шаровой палец из проушины маятникового рычага.

Аналогично выпрессовываем шаровой палец тяги ваз 2131 из сошки.

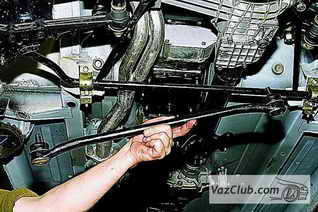

выпрессовка пальца Вынимаем среднюю тягу.

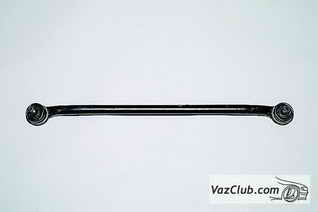

Устанавливаем среднюю тягу в обратном порядке.

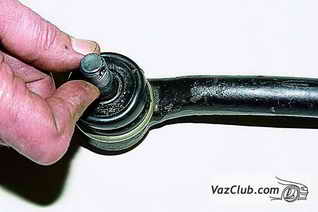

палец шарнира ваз 2121, ваз 2131 Левый палец шарнира (вставляемый в отверстие сошки), помимо вращения, может качаться (в отличие от правого).

При этом тягу при установке на автомобиль ваз 2121 ориентируем так,…

установка тяги …чтобы ее продольная ось находилась впереди осей шарниров нива 2131.
