Снятие и установка двигателя с автомобиля Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

Снимаем капот и запасное колесо.
Демонтируем опоры запасного колеса.
Отсоединяем наконечник «минусового» провода от выпускного коллектора.
Сливаем из двигателя масло и охлаждающую жидкость.
Снимаем радиатор (при этом на автомобиле ВАЗ-21213 снимаем кожух вентилятора, а на автомобиле ВАЗ-21214 — электровентиляторы).
Снимаем термостат со шлангами системы охлаждения.
Отсоединяем от патрубков радиатора отопителя шланги подвода и отвода охлаждающей жидкости.
Снимаем корпус воздушного фильтра (на впрысковом двигателе корпус снимаем с датчиком массового расхода воздуха).
Отсоединяем от дроссельного узла и ресивера впрыскового двигателя трос привода дроссельной заслонки.
От карбюратора двигателя ВАЗ-21213 отсоединяем приводы воздушной и дроссельных заслонок нива 2131.
Демонтируем генератор и стартер.
Отсоединяем приемную трубу от выпускного коллектора и коробки передач.
Отсоединяем от двигателя шланг вакуумного усилителя тормозов.

Отсоединяем от дроссельного узла впрыскового двигателя ваз 2121 шланги подвода воздуха и вентиляции картера,...

а также шланг продувки адсорбера.

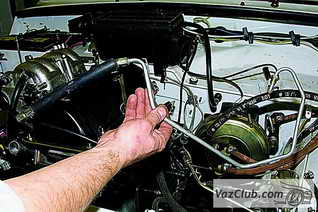

На двигателе ВАЗ-21213 отсоединяем от топливного насоса шланг подвода топлива, а от карбюратора – сливной шланг.
На впрысковом двигателе отсоединяем от трубки регулятора давления топлива шланг слива топлива,...

а от топливной рампы и топливного фильтра нива 2131 – трубку подачи топлива со шлангом (постепенно стравливая давление топлива в системе).

На впрысковом двигателе нива 2121 снимаем модуль зажигания и отсоединяем «массовый» провод от шпильки крепления крышки привода распределительного вала;
разъемы моторного жгута проводов от регулятора холостого хода, топливной рампы, датчиков-детонации, положения коленчатого вала и дроссельной заслонки, температуры охлаждающей жидкости (два датчика), давления масла.
На карбюраторном двигателе отсоединяем разъемы моторного жгута проводов от карбюратора, датчика-распределителя зажигания, датчиков давления масла и температуры охлаждающей жидкости. Отводим жгуты проводов в сторону.
Отсоединяем центральный высоковольтный провод от крышки датчика-распределителя зажигания.
Отворачиваем гайки крепления подушек левой и правой опор силового агрегата к кронштейнам поперечины передней подвески.
Демонтируем среднюю рулевую тягу.
Отсоединяем крепления редуктора переднего моста к кронштейнам двигателя.
Отворачиваем болты крепления крышки картера сцепления к его нижней части и болты крепления картера сцепления к блоку цилиндров.
Чтобы не повредить рабочий цилиндр сцепления при демонтаже двигателя нива 2121, отсоединяем цилиндр от картера сцепления (не размыкая гидропривод) и отводим на шланге в сторону.
Выполнение перечисленных операций приведено в соответствующих разделах.

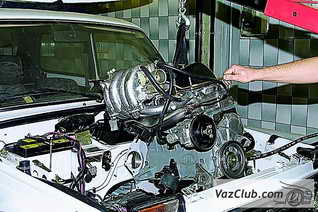

Закрепляем трос подъемного устройства на двигателе ваз 2131:
с правой стороны – за передний рым;
с левой стороны – за задний кронштейн блока цилиндров, к которому крепился редуктор переднего моста.
Приподнимая двигатель, выводим шпильки подушек левой и правой опор силового агрегата из отверстий в кронштейнах поперечины. Затем смещаем двигатель вперед, чтобы вывести конец первичного вала коробки передач из подшипника, расположенного во фланце коленчатого вала, и из ступицы ведомого диска сцепления.

Вынимаем из моторного отсека двигатель в сборе со сцеплением и боковыми опорами силового агрегата ваз 2131.

Устанавливаем двигатель на автомобиль в последовательности обратной снятию.
При соединении двигателя нива 2121 с коробкой передач первичный вал коробки должен войти в шлицы ведомого диска сцепления.
