Снятие и установка датчика фаз двигателя Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

При выключенном зажигании отсоединяем разъем датчика ваз 2111.

Головкой "на 10" отворачиваем два болта крепления датчика фаз.

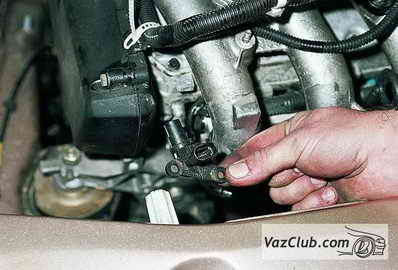

Снимаем датчик ваз 2110.

Устанавливаем датчик в обратной последовательности.

Вставляем датчик аккуратно, стараясь не повредить уплотнительное кольцо. Затягиваем болты крепления моментом 8–10 Н•м.

Датчик фаз

Установлен на головке блока цилиндров ваз 2112. Принцип его действия основан на эффекте Холла.

На двигателе ВАЗ 2112 на шкиве впускного распределительного вала находится диск с прорезью в ободе. Обод проходит через паз в датчике. Когда прорезь диска попадает в паз датчика, он выдает на контроллер отрицательный импульс, соответствующий положению поршня 1-го цилиндра в ВМТ в конце такта сжатия.

При выходе из строя датчика фаз контроллер ваз 2111 переходит в режим распределенного (нефазированного) впрыска топлива.
